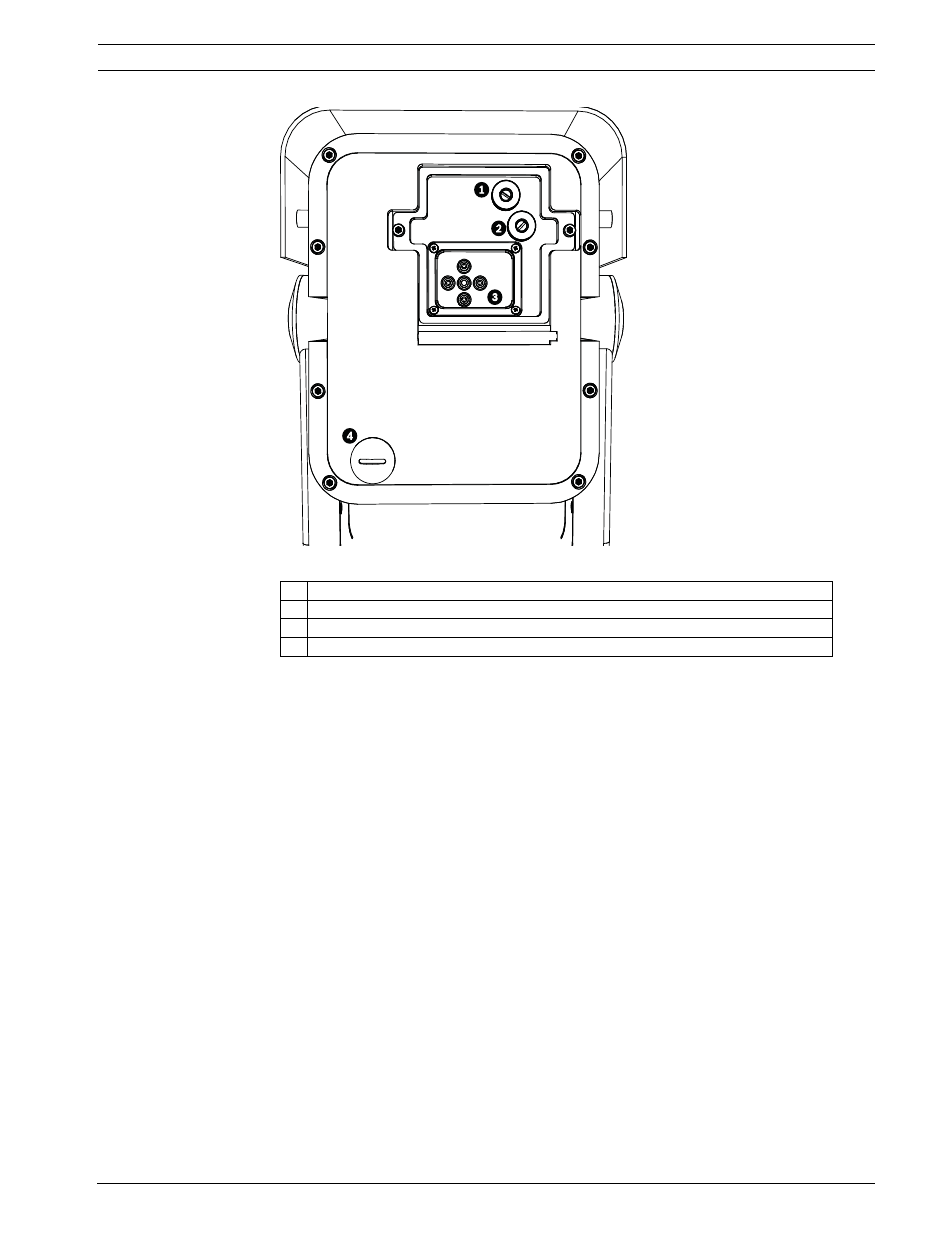

Рисунок 6.2

Камера и светодиоды

6.2

Регулировка фокусировки и фокусного расстояния

1.

Верхний установочный винт (Рисунок 6.2, поз. 1) используется для регулировки

фокусировки изображения.

Поверните установочный винт влево, чтобы сместить фокус по направлению к

(N) ("близко") (увеличение).

Поверните установочный винт вправо, чтобы сместить фокус по направлению к

(F) ("далеко") (уменьшение).

2.

Нижний установочный винт (Рисунок 6.2, поз. 2) используется для регулировки

фокусного расстояния (узкий или широкий).

Поверните установочный винт влево, чтобы задать фокусное расстояние для

более широкого угла обзора.

Поверите установочный винт вправо, чтобы задать фокусное расстояние для

телефото (узкий угол обзора).

1

Регулировка фокусного расстояния

2

Настройка фокусировки (зум)

3

Дополнительные элементы управления настройкой камеры — клавиатура

4

Регулятор наклона светодиодов
