Инфракрасная камера
Установка | ru
15
Bosch Security Systems, Inc.
Руководство пользователя
F.01U.166.250 | 1.0 | 2011.04
4
Установка
В данной главе подробно описана процедура установки VEI-30 / NEI-30 на стену. Здесь
указаны все варианты процедур установки.
4.1
Установка распределительной коробки
Прежде чем устанавливать распределительную коробку, определите, требуется ли
прокладывать проводку через отверстия в нижней или задней части блока. При
прокладывании проводки через заднюю часть перед установкой следует переместить две
(2) уплотняющих пробки через отверстия в нижнюю часть. Установка должна
производиться квалифицированным техническим персоналом и соответствовать всем
местным нормативам.

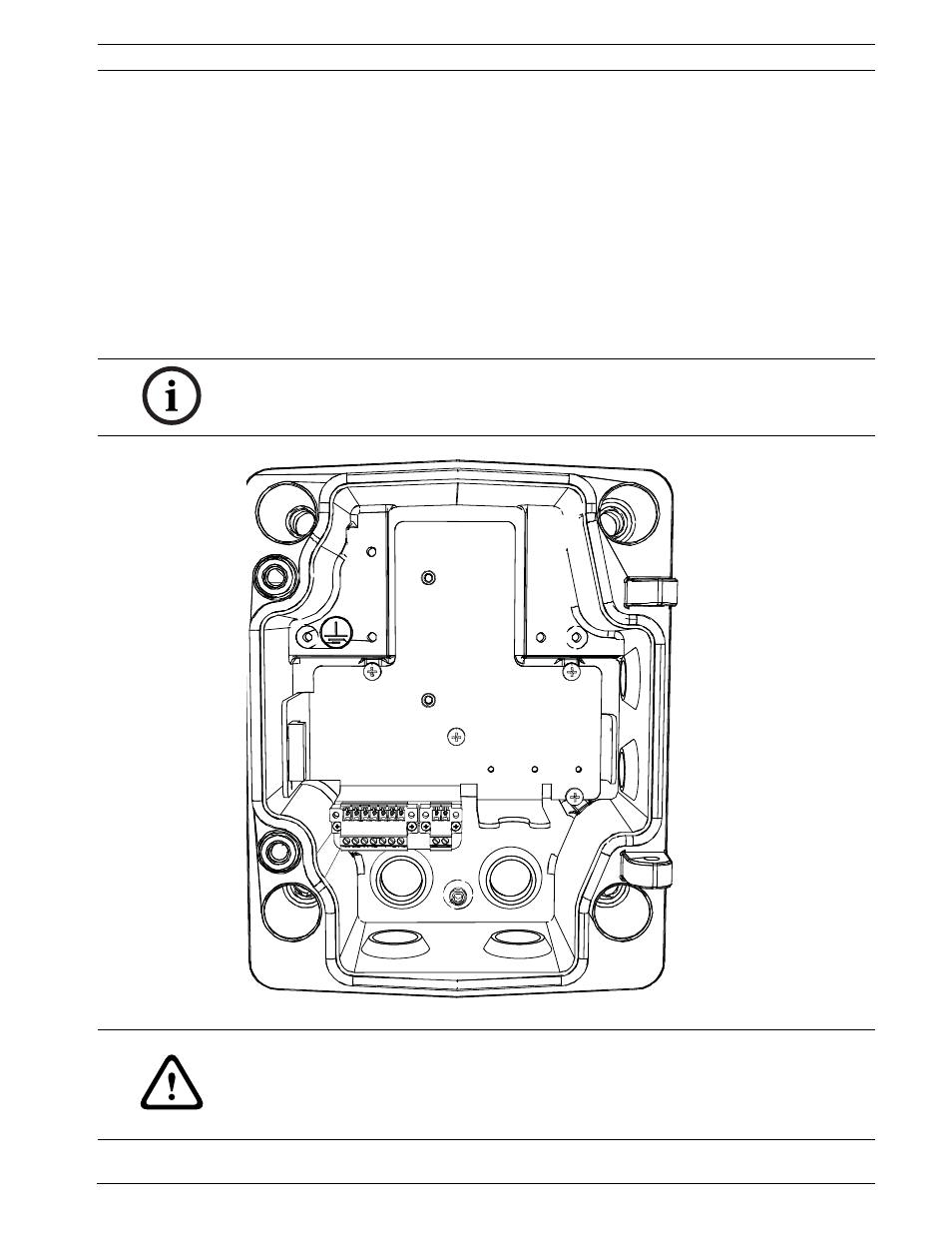

Рисунок 4.1
Установка распределительной коробки на стену
ЗАМЕЧАНИЕ!
Используйте стандартные крепления NPS 3/4" (20 мм) для отверстий в нижней и задней
части блока. Используйте крепления NPS 1/2" (15 мм) для отверстий сбоку.
ПРЕДУПРЕЖДЕНИЕ!
Тестирование камеры было выполнено для настенного монтажа с использованием
следующего крепежа в дюбеле 2 x 4 на гипсокартоне 13 мм (1/2"):
–
четыре (4) винта, 1/4-9 x 2 (M7-0,35 x 50) с квадратной головкой 1/2";
–
четыре (4) плоских шайбы 1/2 дюйма (12 мм) (не входят в комплект).
