1 2 3 4
85
39
11
85
A
Y
60
55
55
Y
A
X

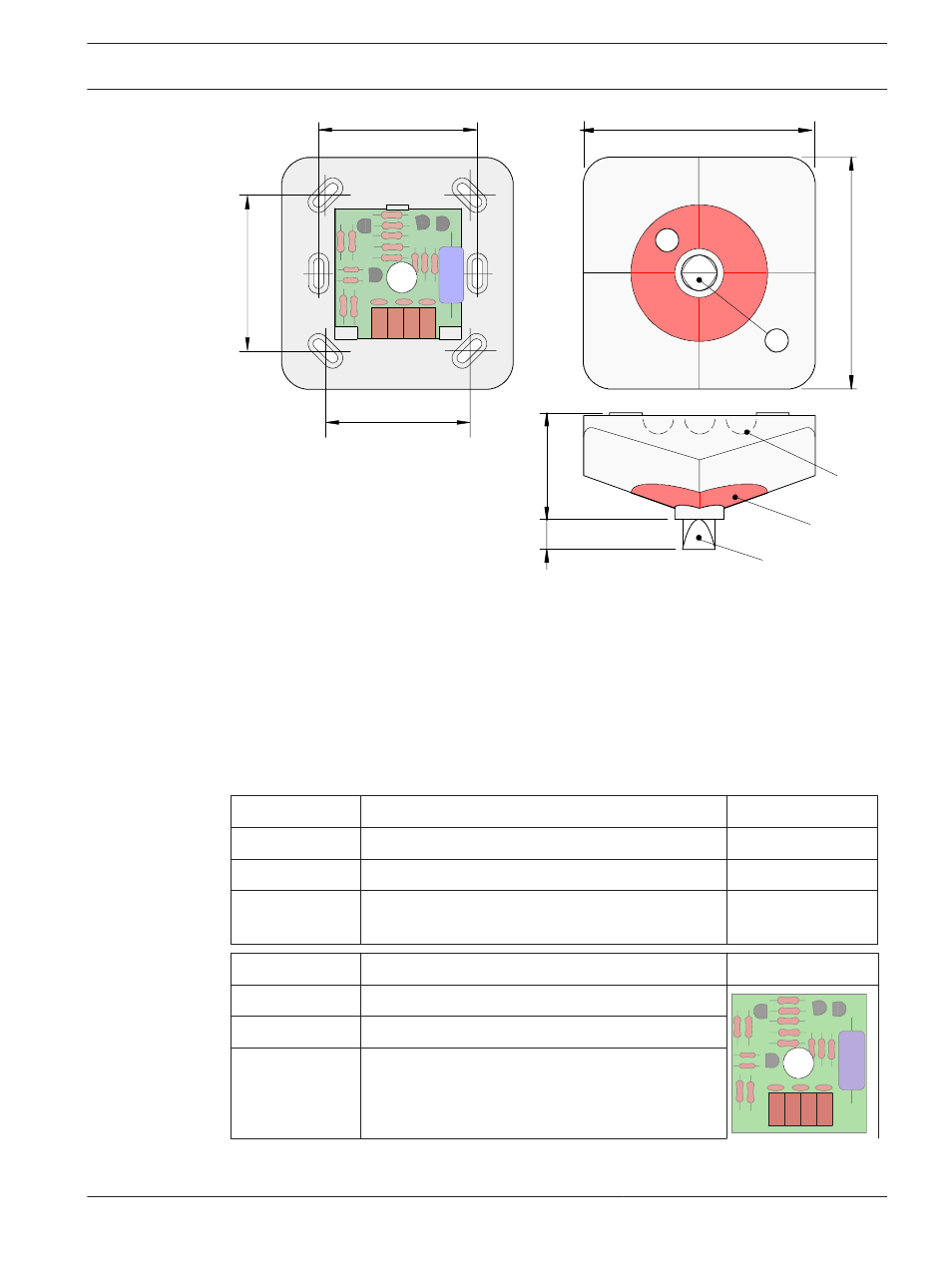

Рисунок 6.1: Установка выносного устройства оптической сигнализации MPA
Подключение
Индикатор MPA подключается через четыре клеммы Wago.
Подключение: вставьте в клемму оголенный конец кабеля (не изолированную жилу).
Отключение: вытяните провод из клеммы, поворачивая его попеременно влево и вправо.
К каждому индикатору MPA может быть подключено до четырех извещателей.
Три ввода (клеммы 2-4) позволяют использовать его с разными шлейфовыми
технологиями.
Подключение в зависимости от технологии шлейфа
Технология
Пожарная панель
Контакты
Неадресная
BZ 1060
1 + 2
Неадресная
FPA-5000, UEZ 1000, UGM 2020, FP 102/104/106
1 + 3
LSN
FPA-5000, FPA‑1200, BZ 500 LSN, UEZ 1000,
UEZ 2000 LSN, UGM 2020
1 + 4
Клемма
Соединение
1
Земля
1 2 3 4
2
Мигающая точка входа (индикатор мигает)
3
Статическая точка входа (индикатор мигает)
