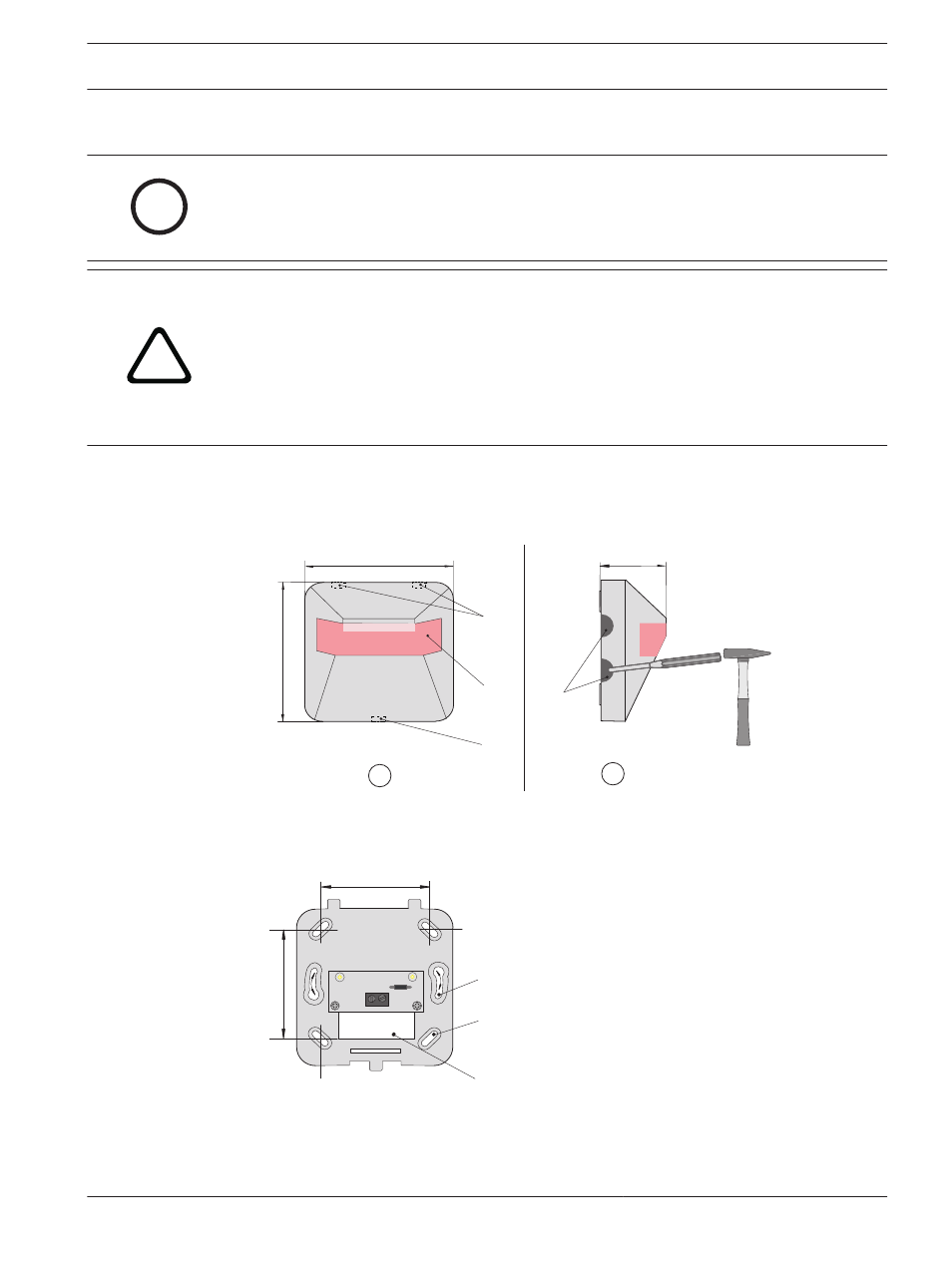

Замечание по установке выносного индикатора FAA-420-RI
i
Замечания!
Выносной индикатор FAA-420-RI необходимо установить так, чтобы широкая сторона крас-
ной поверхности индикации тревоги (см. рисунок, поз. B) находилась на линии прямой
видимости наблюдателя.
!
Предупреждение!
Если максимальный ток потребления извещателя превышает 20 мА, возможно неправиль-
ное функционирование или повреждение выносного индикатора.
Чтобы предотвратить повреждение устройства, максимальное потребление тока не дол-
жно превышать 20 мА.
Автоматические извещатели Bosch точечного типа оснащены внутренним сопротивле-
нием, ограничивающим ток потребления.
Установка
1.
Перед монтажом снимите верхнюю часть с основания устройства: для разблокировки
защелок (см. рис., поз. C) с помощью плоского предмета (например, отвертки),
осторожно нажмите и поднимите крышку.
35 mm
84 mm
84 mm
b
A
D
B
C
a
2.
Монтаж FAA-420-RI непосредственно на потолке или стене. Для этого закрепите
основание на ровной сухой поверхности с помощью двух (поз. E) или четырех
(поз. F) винтов.
57 mm
_
F
++
_
E
57 mm
G
3.
Для поверхностного ввода кабеля выломайте подготовленные для этого отверстия
(поз. D). При скрытом вводе кабеля проведите его через отверстие (поз. G) под
платой подключения.
