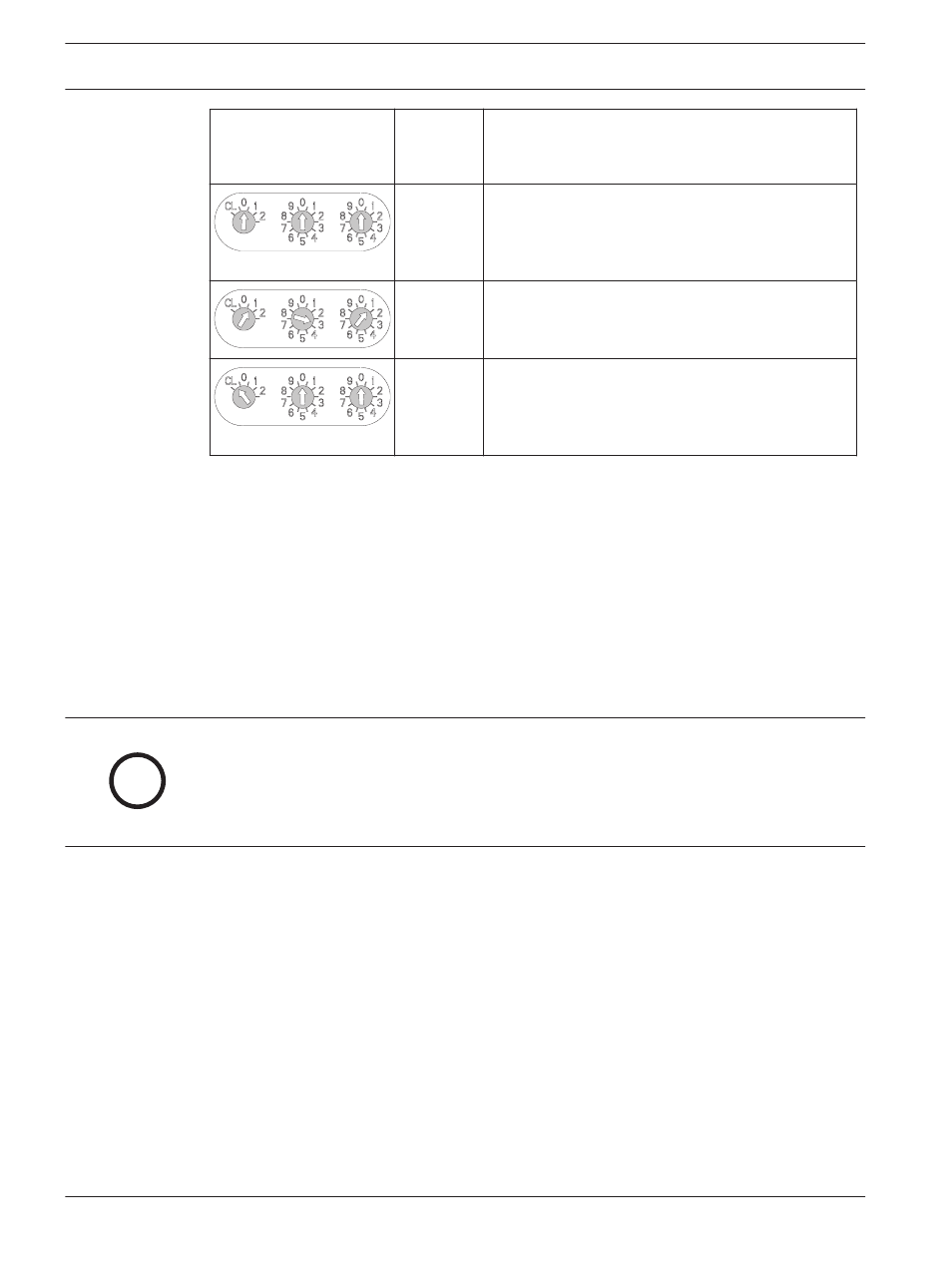

Положения
поворотного
переключателя
Адрес
Режим работы
0 0 0
Кольцевой/радиальный шлейф в режиме LSN
improved, с автоматической адресацией (T-
ответвление невозможно) = состояние при
поставке
0 0 1
...
2 4 5
Кольцевой/радиальный шлейф или T-ответвление
в режиме LSN improved, с ручной адресацией
(показанный в примере адрес = 131)
CL 0 0
Кольцевой/радиальный шлейф в классическом
режиме LSN с автоматическим адресацией (T-
ответвление невозможно, максимальное число
элементов = 127)
Для поворота переключателей в требуемое положение используется шлицевая отвертка.
Автоматическая адресация
Если адреса автоматически назначаются пожарной панелью с технологией LSN improved,
все извещатели должны иметь адрес "0 0 0" (состояние при поставке).
Для подключения к классическим пожарным панелям LSN (BZ 500 LSN, UEZ 2000 LSN,
UGM 2020) все извещатели должны иметь адрес "CL 0 0".
Ручная адресация
При ручном назначении адресов адрес извещателя задается с помощью трех поворотных
переключателей. Правый поворотный переключатель используется для задания единиц,
центральный — десятков, а левый — сотен.
i
Замечания!
Не допускается использование адресов свыше 254.
В противном случае на пожарной панели отобразится сообщение об ошибке.
При ручной адресации все извещатели в кольцевом, радиальном или T-шлейфе должны
иметь адрес между 1 и 254.
Начиная с версии 1.0.35 модуля LSN стала возможна совместная работа элементов LSN
"improved" и LSN "classic" в одном кольцевом или радиальном шлейфе. При наличии
элемента LSN classic в кольцевом шлейфе используется лишь 127 элементов.
Обратите внимание, что в конфигурациях со смешанными элементами LSN "classic" и LSN
"improved" допускается использование только кольцевой или радиальной топологии
шлейфа.
