18

en | Установка монитора

Цветной плоский ЖК-монитор

F.01U.272.027 | 1.0 | 2012.08

Руководство пользователя

Bosch Security Systems, Inc.

5.4

Подключение к монитору аудиосигнала

На задней панели расположен один (1) набор стереофонических аудиоразъемов для

аудиовхода. Данный аудиовход не связан с какими-либо входными контактами на задней

панели и может свободно подсоединяться к любому аудиовходу.

5.5

Подключение к монитору сигнала ПК

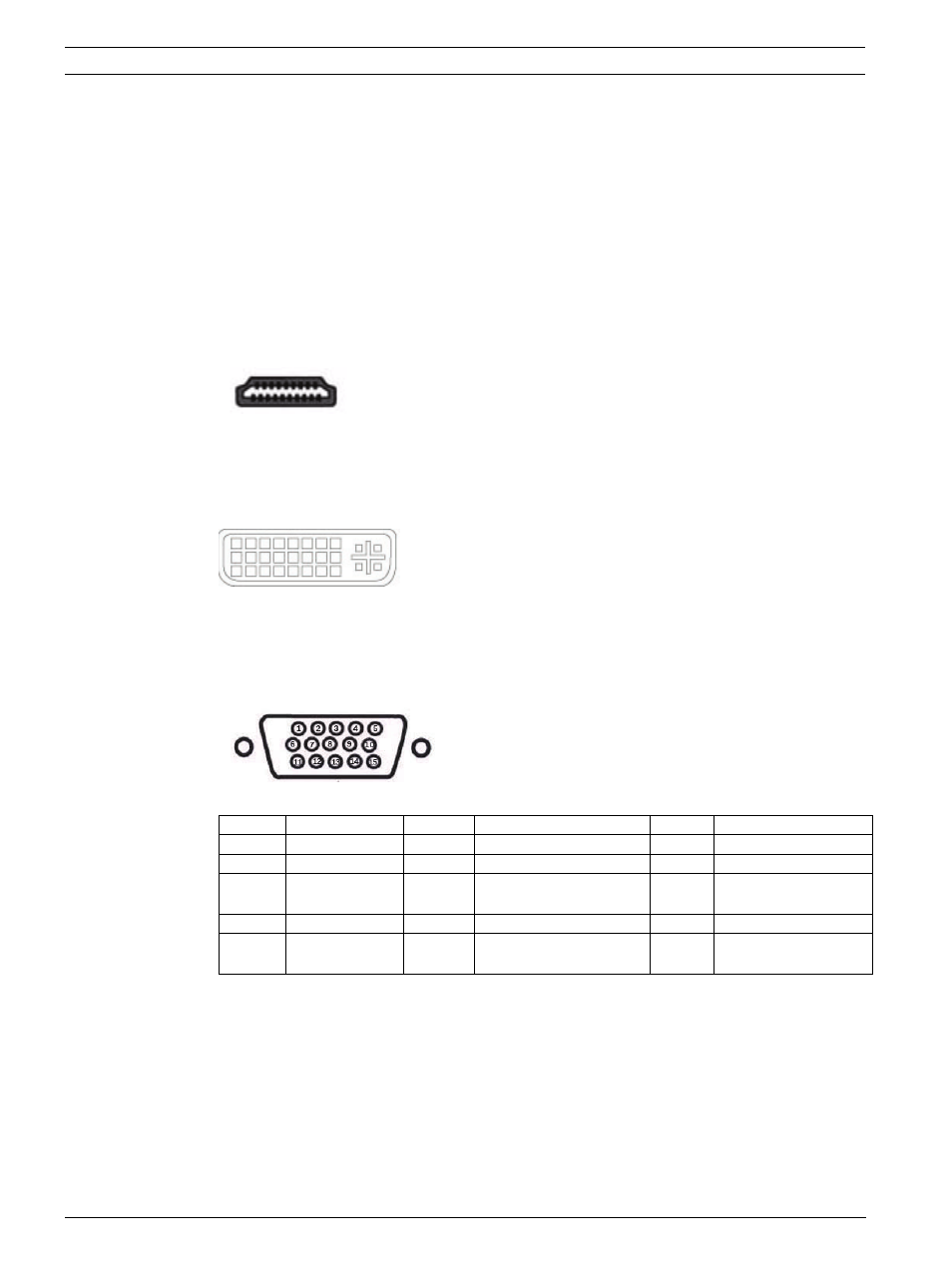

Имеется три способа вывода сигнала ПК на монитор: HDMI, DVI и VGA.

5.5.1

Соединение с HDMI

Монитор можно подключить ко входу HDMI (мультимедиа высокой четкости),

подсоединив кабель HDMI (не входит в комплект).

Figure 5.1 Вход HDMI

5.5.2

Соединение с DVI

Монитор можно подсоединить при помощи входящего в комплект кабеля DVI-D,

подключив его к цифровому сигналу DVI-D.

Figure 5.2 Вход DVI

5.5.3

Соединение с VGA

Вы можете подсоединить сигнал ПК к монитору с помощью разъема VGA на задней

панели и кабеля VGA (D-SUB к D-SUB).

Figure 5.3 Вход VGA

Контакт Описание

Контакт Описание

Контакт Описание

1

Видео красный 6

Заземление красный

11

Заземление

2

Видео зеленый 7

Заземление зеленый

12

SDA (для DDC)

3

Видео синий

8

Заземление синий

13

Г. синхр. или Г.+В.

синхр.

4

Заземление

9

Неприменимо

14

В. синхр.

5

Заземление

10

Обнаружение

сигнального кабеля

15

SCL (для DDC)
