en | Доступ и подключения
Цветной плоский ЖК-монитор
F.01U.272.027 | 1.0 | 2012.08
Руководство пользователя
Bosch Security Systems, Inc.
3
Доступ и подключения
3.1
Передняя панель управления

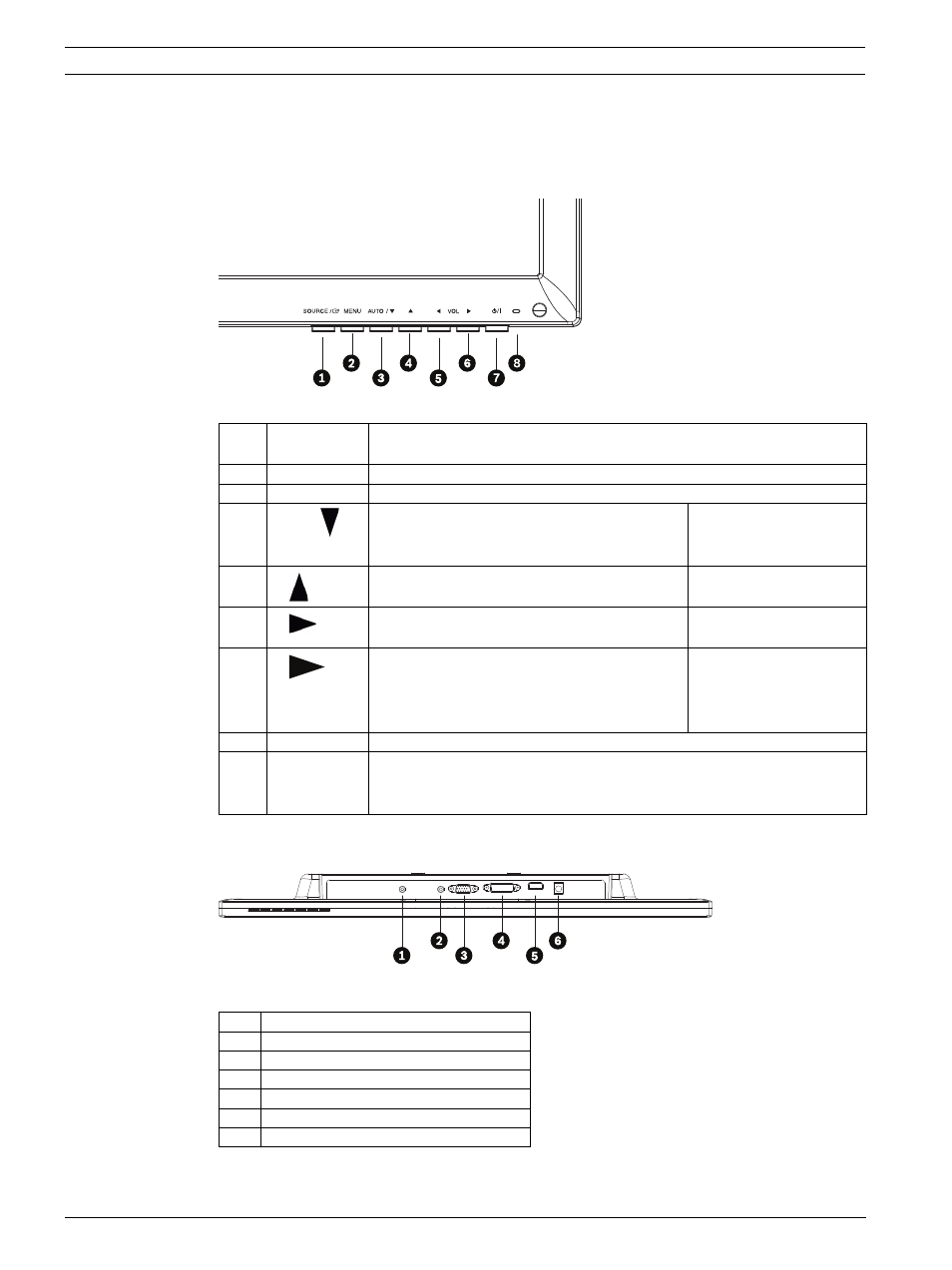

Figure 3.1 UML-193-90/UML-223-90 Передняя панель
3.2
Нижняя панель
Figure 3.2 Вид снизу (панель ввода-вывода)
№
Кнопка/
деталь
Описание
1
ИСТОЧНИК
Выбор отображаемого сигнала.
2
МЕНЮ
Отображение экранных меню.
6
АВТО /
Настройка значения в экранном меню.
Активация функции авторегулировки в
режиме ПК.
Прокрутка вниз в
экранном меню.
5
Настройка значения в экранном меню.
Прокрутка вверх в
экранном меню.
3
Уменьшение значения в экранном меню.
Снижение громкости аудиосигнала.
Прокрутка влево в
экранном меню.
4
Увеличение значения в экранном меню.
Выполняет функцию "Ввод" для экранных
меню.
Увеличение громкости аудиосигнала.
Прокрутка вправо в
экранном меню.
7
Питание
Питание монитора (Вкл./выкл.).
8
Светодиодны
й индикатор
Указание рабочего состояния монитора.
–
Питание включено, режим ожидания (синий)
–
Питание выключено (индикатор выключен)
№
Разъем
1
Повысить версию
2
Вход ПК-стерео (вход VGA и DVI)
3
VGA IN
4
DVI IN
5
HDMI IN
6
DC 12V
