Цветной плоский ЖК-монитор
Установка монитора | en
17
Bosch Security Systems, Inc.
Руководство пользователя
F.01U.272.027 | 1.0 | 2012.08
5
Установка монитора
В этой главе описываются процедуры установки монитора. Монитор должен
устанавливаться квалифицированным персоналом с соблюдением всех региональных
норм.
5.1
Вентиляция
Для предотвращения перегрева следует удостовериться, что вентиляционные отверстия в
задней части монитора не закрыты.
5.2

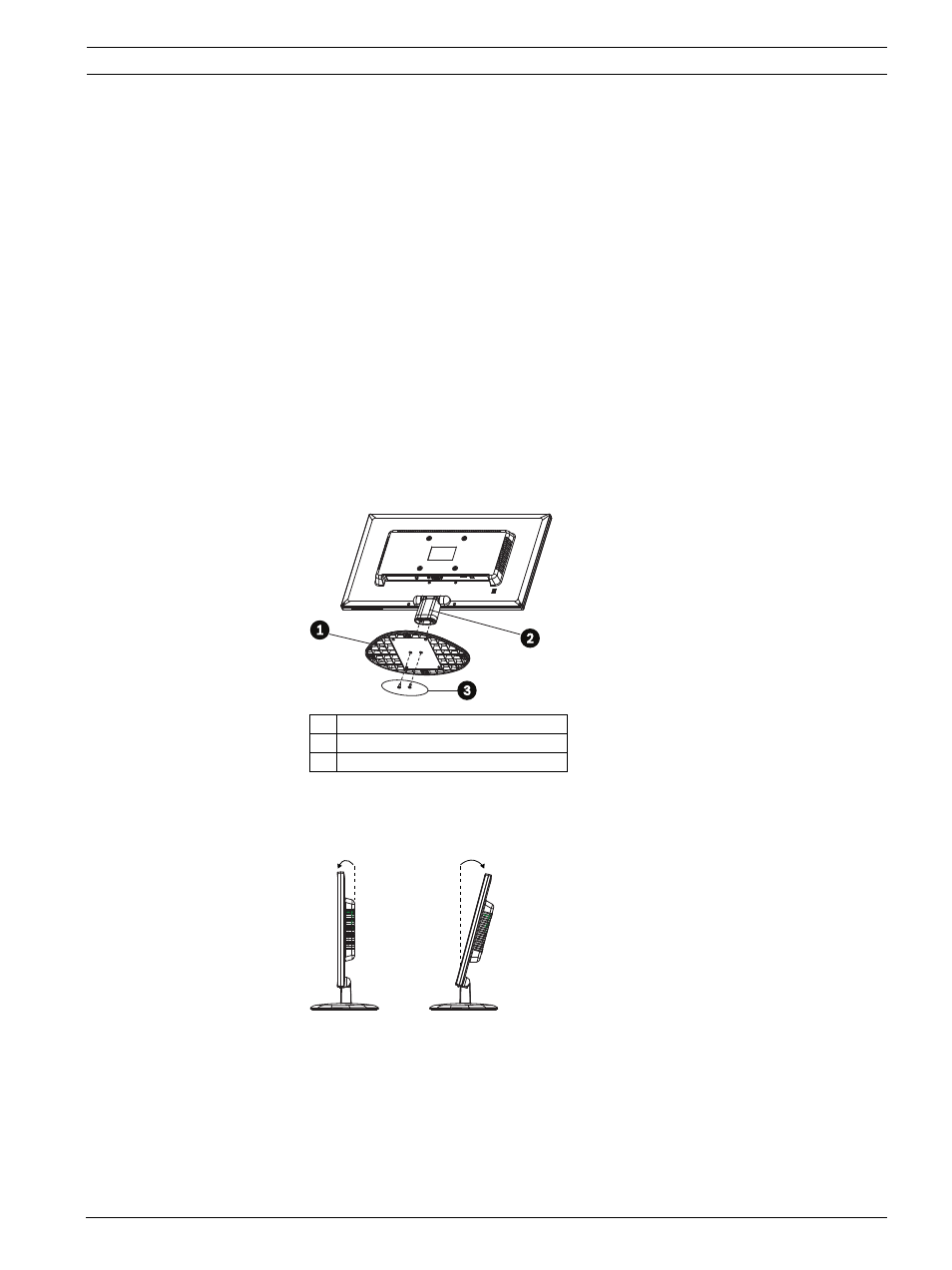

Настольная установка
Перед настройкой монитора убедитесь, что от монитора отключено питание и другие
устройства.
1.
Подключите основание.
a.
Положите монитора на мягкую ткань передней стороной вниз.
b.
Вставьте основание стойки в корпус стойки в правильном направлении и
закрепите с помощью винтов из коробки дополнительного оборудования.
c.
Осторожно поднимите собранный монитор и поверните к передней стороне.
2.
Положение монитора:
a.
Угол обзора ЖК-панели можно настроить для наиболее удобного угла обзора.
(Угол наклона: -3°~15°)
5.3
Подключение питания
Высокопроизводительные плоские мониторы Bosch CCTV выпускаются в комплекте с
кабелем питания с 3-контактной вилкой американского типа или с 3-контактной вилкой
европейского типа. Кабель питания для США используется при питании 120 В перем. тока,
60 Гц; кабель питания европейского типа используется при питании 230 В перем. тока, 50
Гц. Монитор автоматически настраивается в соответствии с подаваемым напряжением.
1
Корпус стойки
2
Основание стойки
3
12 винтов FS4
15˚
-3˚
