Страница 22: 4 подключение громкоговорителей
Bosch Security Systems | 2007-11 | PLE-1MA030-EU, PLE-1MA060-EU, PLE-1MA120-EU ru.
Смесительный усилитель Plena | Руководство по установке и пользователя
ru. | 22
4.2.4
Подключение громкоговорителей
4.2.4.1
Громкоговорители с трансформатором
напряжения
Микширующий усилитель может использоваться
для работы с громкоговорителями,
подключаемыми в линию с постоянным
напряжением 100 В.
Подключите громкоговорители параллельно и
проверьте полярность системы при подключении
фаз. Суммарная мощность громкоговорителей не
должна превышать номинальную выходную
мощность усилителя.
Вы можете использовать выход «Только
вызов»(Call Only) в 3-проводной схеме
подключения для принудительного обхода реле
локальных регуляторов громкости. Вы, также,
можете использовать этот выход в качестве
дополнительной зоны, в которой можно
прослушивать объявления, а не музыку.
4.2.4.2
Низкоомные громкоговорители
Подключите громкоговорители с низким
импедансом к клеммам 8 Ом / 0. Этот выход
обеспечивает номинальную выходную мощность
для нагрузки с сопротивлением 8 Ом. Подключите
несколько громкоговорителей , используя
последовательно-параллельную схему, так, чтобы
суммарный импеданс составлял 8 Ом или выше.
Проверьте полярность системы для обеспечения
сфазированного соединения.

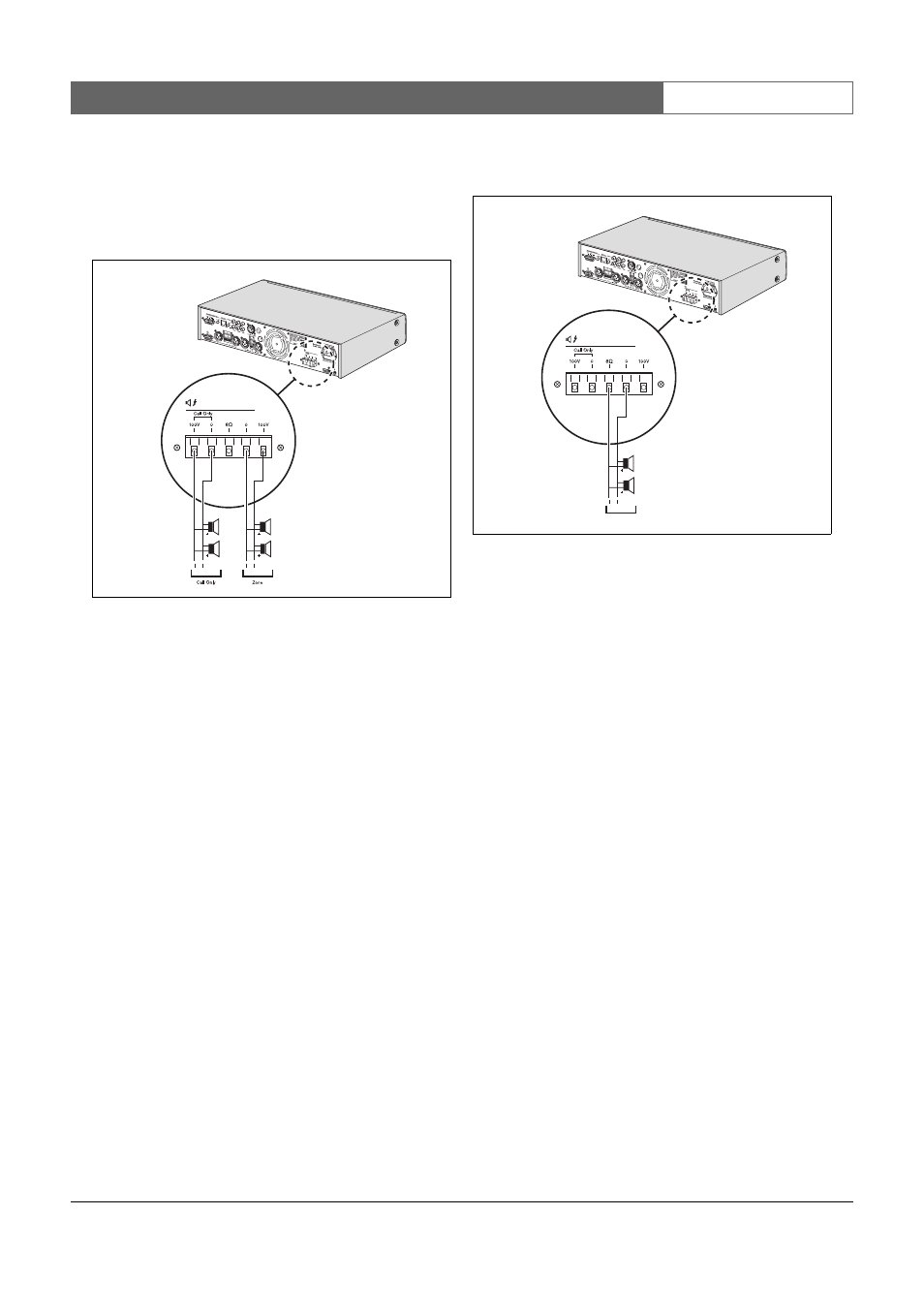

рисунок 4.9: Подключение громкоговорителей
рисунок 4.10: Подключение громкоговорителей
