Смесительный усилитель Plena | Руководство по установке и пользователя ru. | 15
4 Внешние соединения и
настройки
4.1 Подключение входов
4.1.1 Приоритетный микрофон (вход 1)
Приоритетный микрофон (или вызывная станция),
который включается с помощью кнопки включения
РТТ, должен быть подключен к “microphone/line 1
input” («микрофонный/линейный вход 1»). Режим
активации входа при нажатии кнопки микрофона
можно настроить с попощью DIP переключателя
(12) на задней панели устройства.
Микрофонный/линейный вход 1 имеет приоритет
над всеми остальными микрофонными/линейными
входами.
Однако, если на "Тревожный/телефонный/100 В
вход" поступает сигнал, то сигналы на всех других
входах, включая микрофонный/линейный вход 1
будут заблокированы.
Микрофонный/линейный вход 1 имеет два
параллельных разъема:
• разъем XLR (для трех-контактного микрофона) и
• винтовой клеммный разъем Евро стандарта.
Винтовой разъем Евро стандартаимеет
триггерный вход, который можно использовать с
клеммами и XLR разъемом
Приоритетный микрофон можно подключить к
микрофонному/линейномувходу 1 следующим
образом:
• только разъем XLR. см. рисунок 4.1.
• Разъем XLR с триггером. см. рисунок 4.2.
• Клеммный разъем с триггером. см. рисунок 4.3.
• Только клеммный разъем (без триггера).
Установите DIP переключатель, расположенный
рядом с разъемом XLR для
микрофонного/линейного входа 1 , в требуемое
положение. См. раздел 4.3
.
Примечание
Если микрофон подключен и к разъему
XLR и к клеммному разъему
микрофонного/линейного входа 1, входные
сигналы будут смикшированы.
Примечание
При подключении линейного сигнала с
нерегулируемым уровнем (200 мВ)
к микрофонному/линейному входу,
проводите подключение следующим
образом: Сигнал к контакту 2, контакту 1, а
заземление к контакту 3..

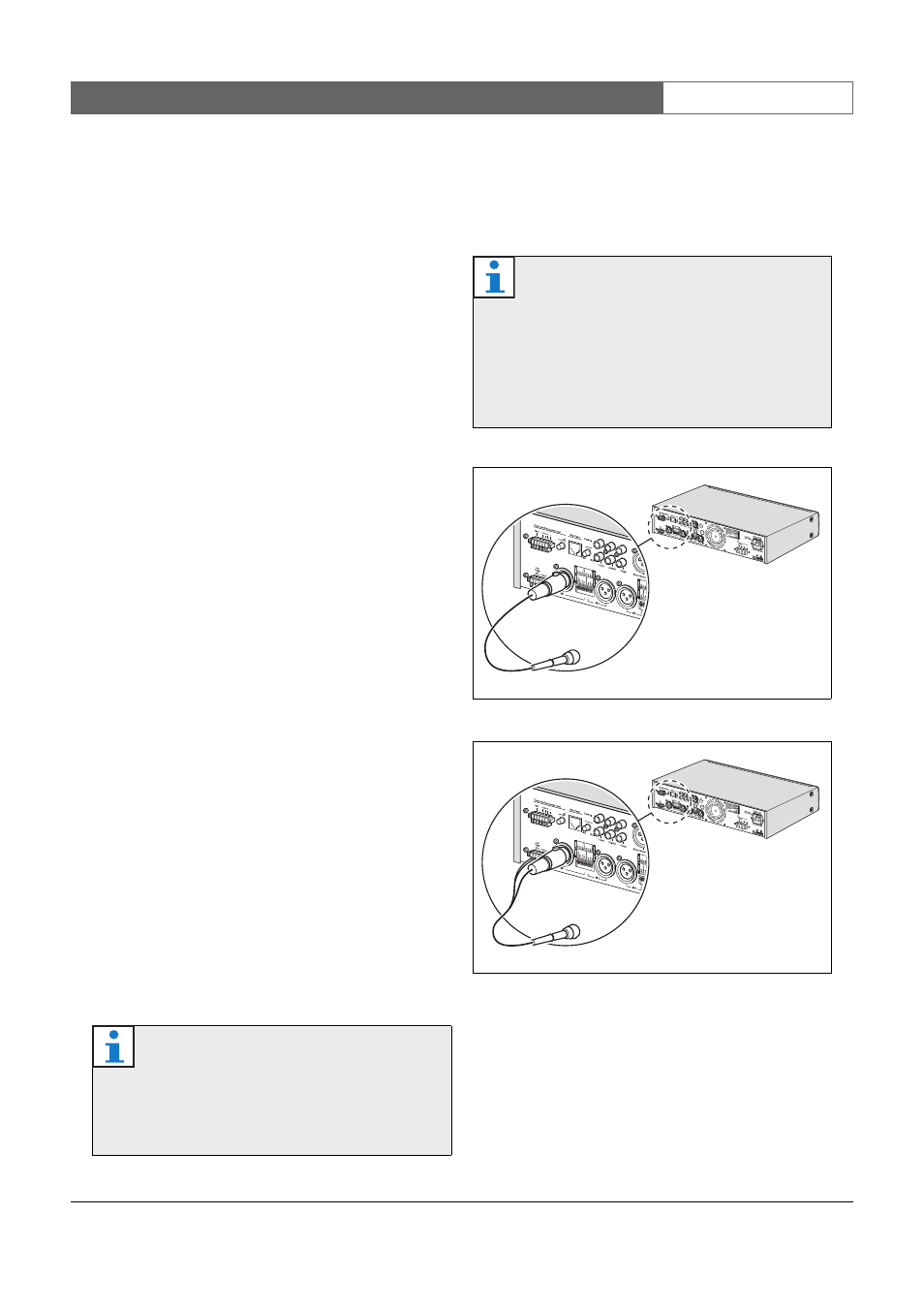

рисунок 4.1: Только разъем XLR
рисунок 4.2: Разъем XLR с триггером.
