Bosch Security Systems | 2007-11 | PLE-1MA030-EU, PLE-1MA060-EU, PLE-1MA120-EU ru.
Смесительный усилитель Plena | Руководство по установке и пользователя
ru. | 11
2.4.3
Задняя панель
Общий вид разъемов и выключателей приведен на
рисунок 2.3:
1 Тревожный/телефонный / 100 В вход input,
клеммы Евро стандарта – с функцией голосовой
активации VOX. Этот вход имеет наивысший
приоритет.
2 Регулятор громкости тревожного/телефонного /
100 В входа - диапазон регулировки от -25 дБ до
0 дБ (см. поз. 1).
3 Вход для настенной панели дистанционного
управления, разъем RJ-45. Настенная панель
включает: переключатель источника музыки и
переключатель зон вкл./выкл..
4 Регулятор уровня приглушения для
микрофонных/линейных входов 1 и 2.
5 Музыкальный вход (номер 1 CD), 2x RCA
разъема Стерео, суммированный моно сигнал.
6 Музыкальный вход (номер 2 радио), 2x RCA
разъема Стерео, суммированный моно сигнал.
7 Музыкальный вход (номер 3 AUX), 2x RCA
разъема Стерео, суммированный моно сигнал.
8 Общий линейный выход разъем XLR -
переключатель выбора линейного сигнала
общий/только музыка. Этот выход может
передавать либо только музыку, либо служить
общим выходом. За дополнительной
информацией обратитесь к глава 4.3.2.
9 Охлаждающий вентилятор (только PLE-
1MA120).
10 Микрофонный/линейный вход 1 с триггером,
клеммы Евро стандарта - настройки DIP
переключателя для: сигнала привлечения
внимания (chime), кнопки включения микрофона
(PTT), выбора уровня сигнала микрофон/
линейный, речевого фильтра и фантомного
питания (см. номер 12). Вход подключен
параллельно с микрофонным/линейным входом
1 на разъеме XLR (см. поз. 11).
11 Микрофонный/линейный вход 1, разъем XLR -
настройки DIP переключателя для: сигнала
привлечения внимания (chime), кнопки
включения микрофона (PTT), выбора уровня
сигнала микрофон/линейный, речевого фильтра
и фантомного питания (см. номер 12). Вход
подключен параллельно с микрофоном/
линейным входом 1, винтовым клеммным
разъемом Евро стандарта (см. поз. 10).
12 DIP Переключатель микрофон/линейный 1 и
микрофон/линейный 2 (см. поз 10, 11 и 13
соответственно).
13 Микрофонный/линейный вход 2, разъем XLR -
DIP переключатель для речевого фильтра,
выбора уровня сигнала микрофон/линейный,
активации VOX и фантомного питания
(см. поз. 12).
14 Микрофонный/линейный вход 3, разъем XLR -
DIP переключатель для выбора уровня сигнала

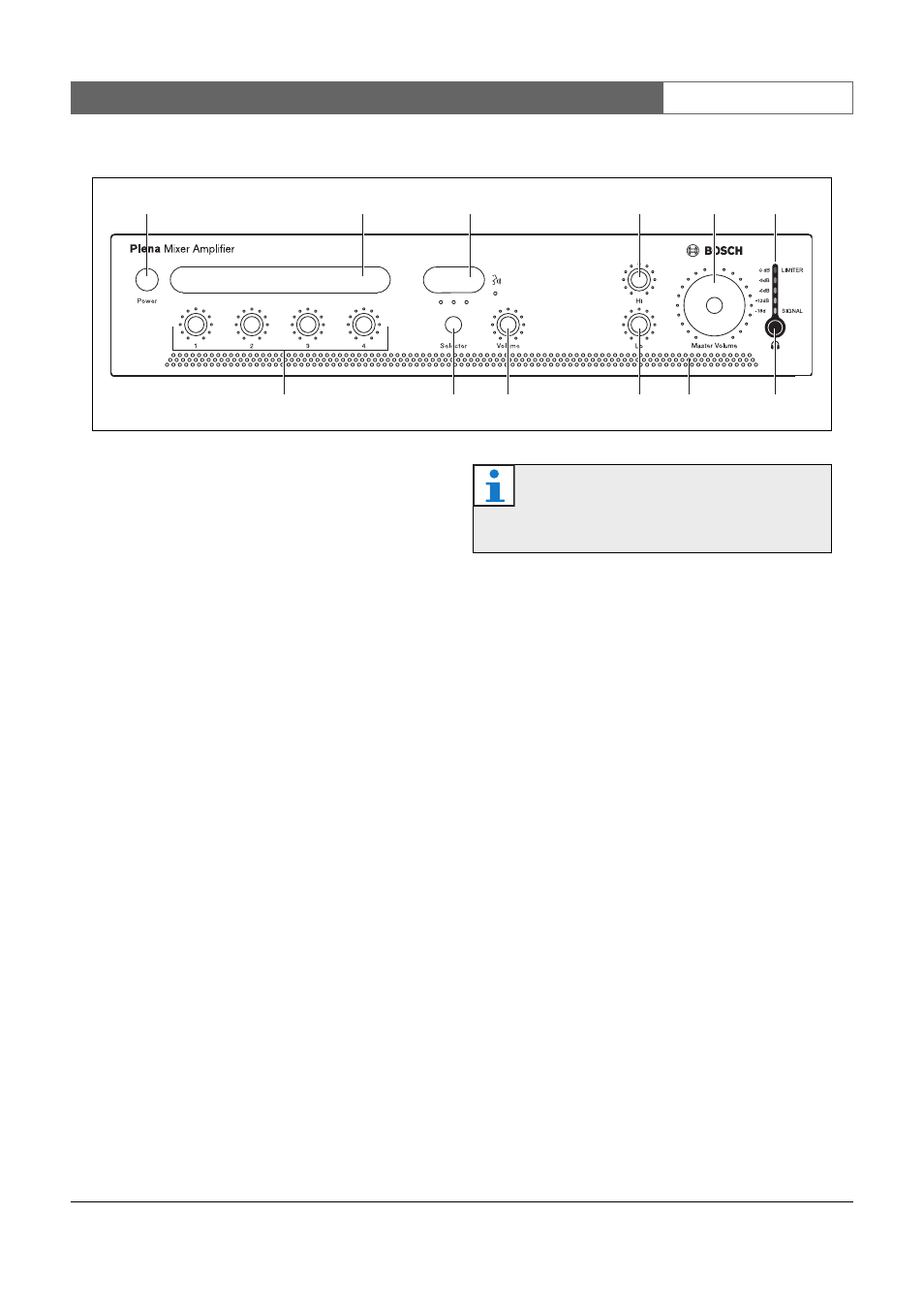

рисунок 2.2: Передняя панель
B
7
8
9
10
12
11
1
2
3
4
5
6
Примечание
Обеспечьте достаточное пространство
сзади устройства для вентиляции.
