A.2 обзор набора микросхем, Block diagram, Rohs 6/6 – Инструкция по эксплуатации Bosch Bosch Recording Station Appliance
Страница 48
48
ru |
Bosch Recording Station Appliance
- | V2 | 2012.11
Руководство по установке оборудования
Bosch Security Systems

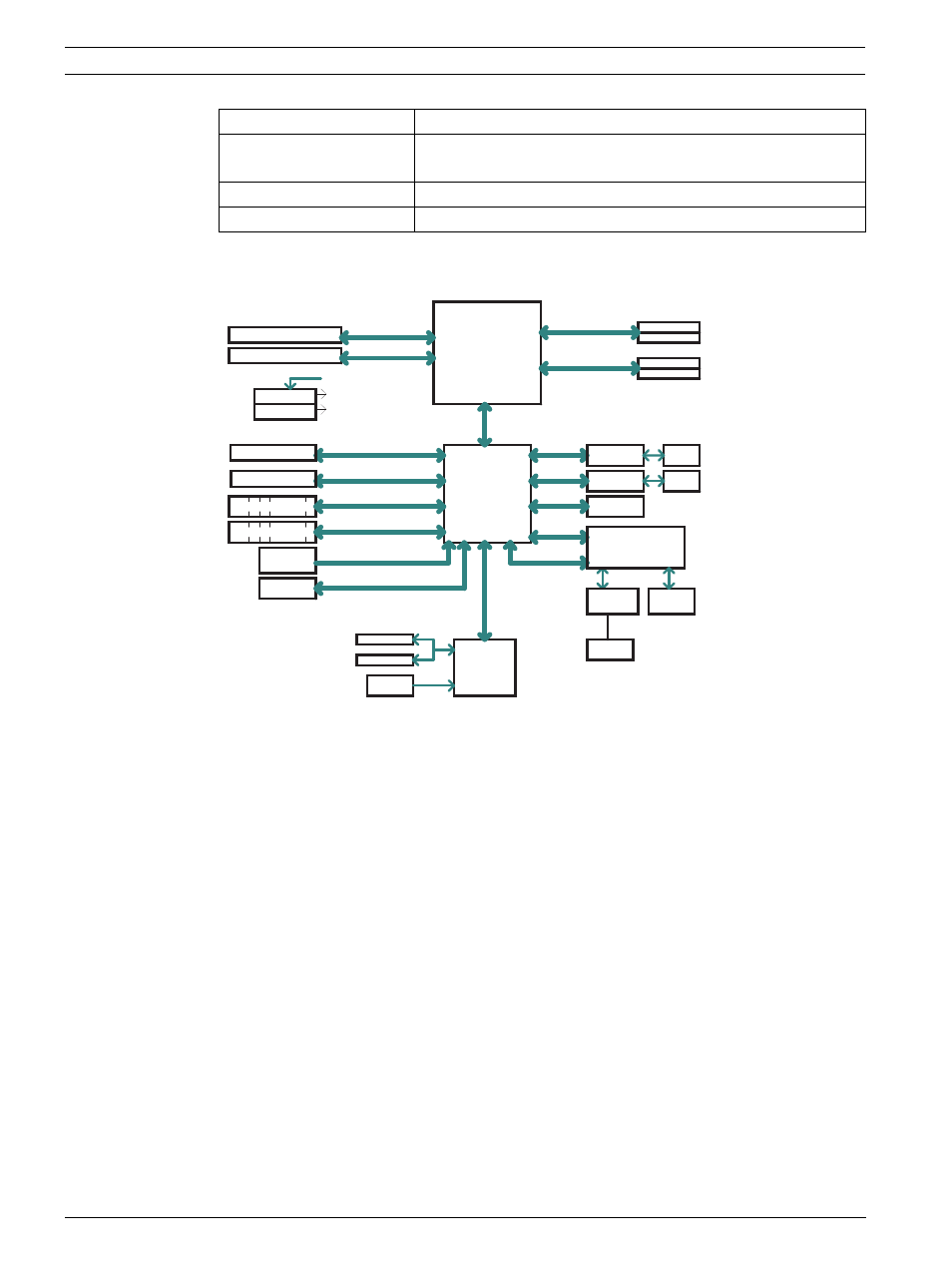

Рисунок 1.3
Блок-схема
Примечание. Это общая блок-схема, которая может не давать точное предоставление о
свойствах данной материнской платы. Действительные характеристики каждой
материнской платы см. на страницах «Характеристики материнской платы».
A.2
Обзор набора микросхем
Модели X8SIL/X8SIL-F/X8SIL-V поддерживают процессор Intel Xeon серии 3400.
Основанная на функциональных возможностях набора микросхем Intel 3400 с одной
микросхемой материнская плата X8SIL/X8SIL-F/X8SIL-V обеспечивает
производительность и набор функций, необходимые для однопроцессорных систем с
конфигурацией, оптимизированной для каждой серверной платформы начального
уровня. Высокоскоростной интерфейс Direct Media Interface (DMI), реализованный в
наборе микросхем Intel 3400/3420, позволяет материнской плате X8SIL/X8SIL-F/X8SIL-V
использовать высокоскоростной интерфейс Direct Media Interface (DMI) для настоящей
изохронной связи с процессором (между микросхемами). Данное свойство позволяет
X8SIL/X8SIL-F/X8SIL-V достигать скорости передачи данных 10 Гбит/с в каждом
направлении независимо от программного обеспечения. Это позволяет добиться более
высокой производительности, чем у сравнимых систем. В материнской плате X8SIL/X8SIL-
F/X8SIL-V также реализованы таймер TCO (для восстановления системы из программной/
аппаратной блокировки), создание отчетов об ошибках ECC, отключение функций и
обнаружение вторжений.
Утилиты на компакт-диске Утилита для обновления BIOS во флэш-памяти
Драйверы и программное обеспечение для набора
микросхем Intel 3400/3420
Другие
ROHS 6/6 (полное соответствие, без содержания свинца)
Размеры
Форм-фактор Micro ATX , 9,6" x 9,6"
Clarkdale
IBexPeak
BLOCK DIAGRAM
DDR3 (CHA)
(Lynnfield)
PCIe2.0_x8
VRM 11.1
VID[0-7]
RoHS 6/6
LPC I/O
W83627DHG
PCIe x8 SLOT
RJ45
RJ45
DDR3 (CHB)
DIMM1(Far)
DIMM2
DIMM1(Far)
DIMM2
4 UDIMM
MISC VRs
1333/1066MHz
1333/1066MHz
5.0Gb
x4 DMI
2.5Gb
PCH
2.5Gbps
PCIe_x4
PCIe x8 SLOT
PCI 32
1 PCI 32 SLOT
4/6 SATA PORTS
SATA-II
300MB/s
5/7 USB PORTS
USB2.0
480Mbps
FLASH
SPI 16Mb
SPI
PCIe_x1
2.5Gbps
GLAN1
82574L
CK505
Rev1.0
CLOCK
COM1,2
P/S2
LPC
HEALTH
INFO
P5-8
P10
P11-14
P12
P4
P15
P20
LPC
TPM1.2
P15
P28-29
P9
P23
P21
P21
LPC
PCIe_x1
2.5Gbps
PCIe2.0_x8
PCIe x8 SLOT
5.0Gb
Intel 3400/3420
GLAN2
82574L
RMII
VGA
PORT
RTL8201N
PHY
RJ45
HERMON WPCM450
WINBOND
PCI32
P26-27
P18
P19
P18
P19
P16
P17
P30-32
4
3
P
3
3
P
P33
Xeon 3400 Series
4 RDIMM
(4 Quad rank
RDIMM run on
800MHz)
(option)
