Bosch Recording Station Appliance Установка в стойку | ru 37
Bosch Security Systems Руководство по установке оборудования - | V2 | 2012.11

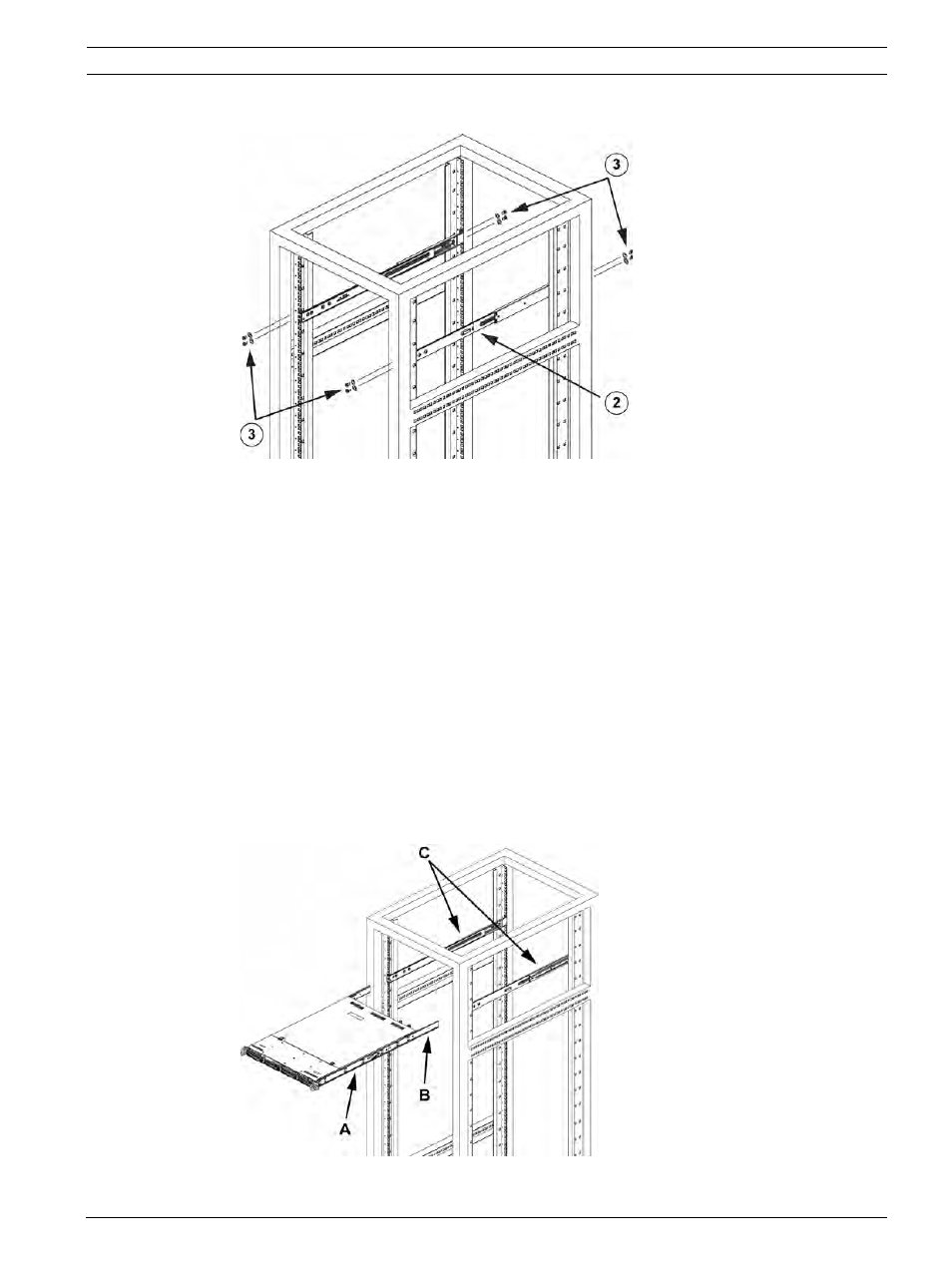

Установка внутренних салазок в стойку
1. Прикрепите длинную секцию внешней направляющей к наружной части короткой
секции внешней направляющей. Необходимо совместить выступы с выемками. Оба
конца внешних салазок должны быть направлены в одном направлении, чтобы их
можно было прикрепить к стойке (также см. раздел Раздел Сборка внешних салазок).
2. Отрегулируйте длину обеих секций внешней направляющей, чтобы направляющая
плотно вошла в стойку.
3. Закрепите длинную секцию внешней направляющей на передней части стойки двумя
винтами M5, а короткую секцию – на задней части стойки двумя винтами M5.
4. Повторите шаги 1-4 для оставшейся внешней направляющей.
Фиксаторы
– На обеих направляющих шасси имеется фиксатор, выполняющий две функции. Во-
первых, он фиксирует систему на месте, когда система установлена и до конца
задвинута в стойку (это ее нормальное положение). Во-вторых, эти фиксаторы также
фиксируют систему при полном выдвижении из стойки. Это предотвращает
выпадение системы из стойки при ее выдвижении для обслуживания.
4.3.4 Установка шасси в стойку
