44
ru |
Bosch Recording Station Appliance
- | V2 | 2012.11
Руководство по установке оборудования
Bosch Security Systems

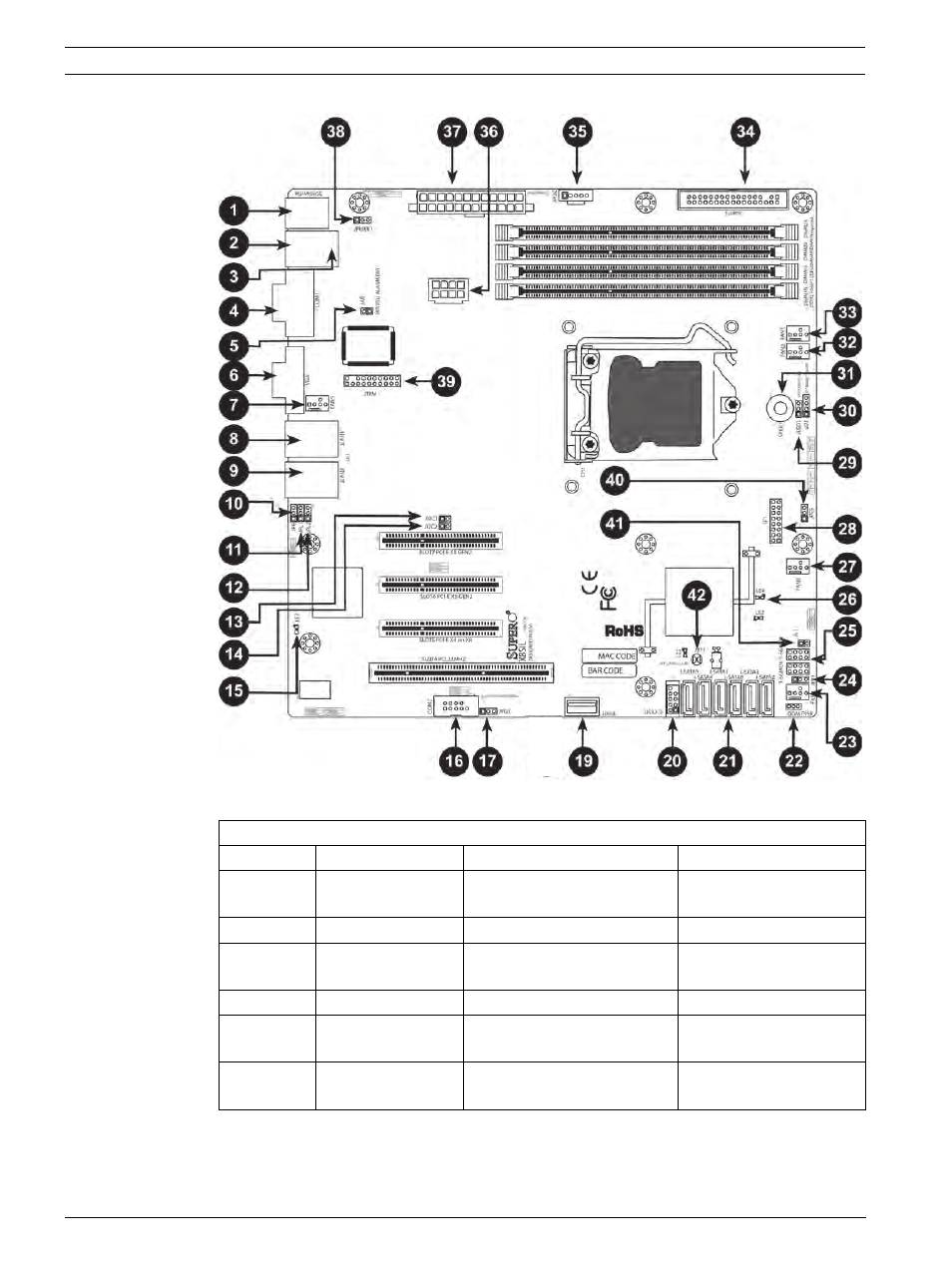

Рисунок 1.2
Описание компонентов материнской платы
Перемычки X8SIL/X8SIL-F/X8SIL-V
№
Перемычка
Описание
По умолчанию
38
JPUSB1
Пробуждение по BP USB0/1
Контакты 1-2
(включено)
42
JBT1
Очистка CMOS
40
JPES
Функция энергосбережения Контакты 2-3
(отключено)
13,14
JI2C1/JI2C2
Разъемы SMB–PCI
17
JPG1
Включение встроенной
поддержки VGA
Контакты 1-2
(включено)
11,12
JPL1/JPL2
Включение функции LAN1/
LAN2
Контакты 1-2
(включено)
