Bosch Security Systems | 2007-08 | 9922 141 50672англ.
Контурный усилитель Plena | Руководство по установке и пользователя |
англ. | 9
1
Общее описание
системы
1.1
Контурный усилитель
Контурный усилитель PLN-1LA10 Plena
спроектирован как усилитель очень высокого
-качества для систем индуктивных контуров
средних и крупных размеров.. Простота установки
и использования, наряду с оптимизированными
характеристиками, стали основными факторами
при проектировании.
1.2
Системы индуктивного
контура
1.2.1
Введение
Система индуктивного контура состоит из провода
в форме петли, проложенного вдоль стен, и
контурного усилителя.
1.2.2
Принцип работы
Контурный усилитель преобразует входные
звуковые сигналы в переменный электрический
ток, который передается в индуктивный контур.
Сила и частота электического тока меняется в
зависимости от тона и амплитуды входного
звукового сигнала и генерирует переменное
магнитное поле в индуктивном контуре. Люди,
пользующиеся слуховыми аппаратами, в пределах
индуктивного контура могут переключить свои
апаараты в режим T или MT для прослуживания
аудиосигналов.
В режиме T или MT активируется малая катушка (T
предназначен для "телефонной-катушки"). Катушка
принимает переменное магнитное поле и
преобразует его в напряжение переменного тока,
которое слуховой аппарат преобразует в звуковой
сигнал. Этот звуковой сигнал не полностью
совпадает с входящим сигналом контурного
усилителя, поскольку слуховые аппараты, кроме
этого, компенсируют индивидуальные нарушения
слуха (например, силу сигнала и частотный
диапазон).

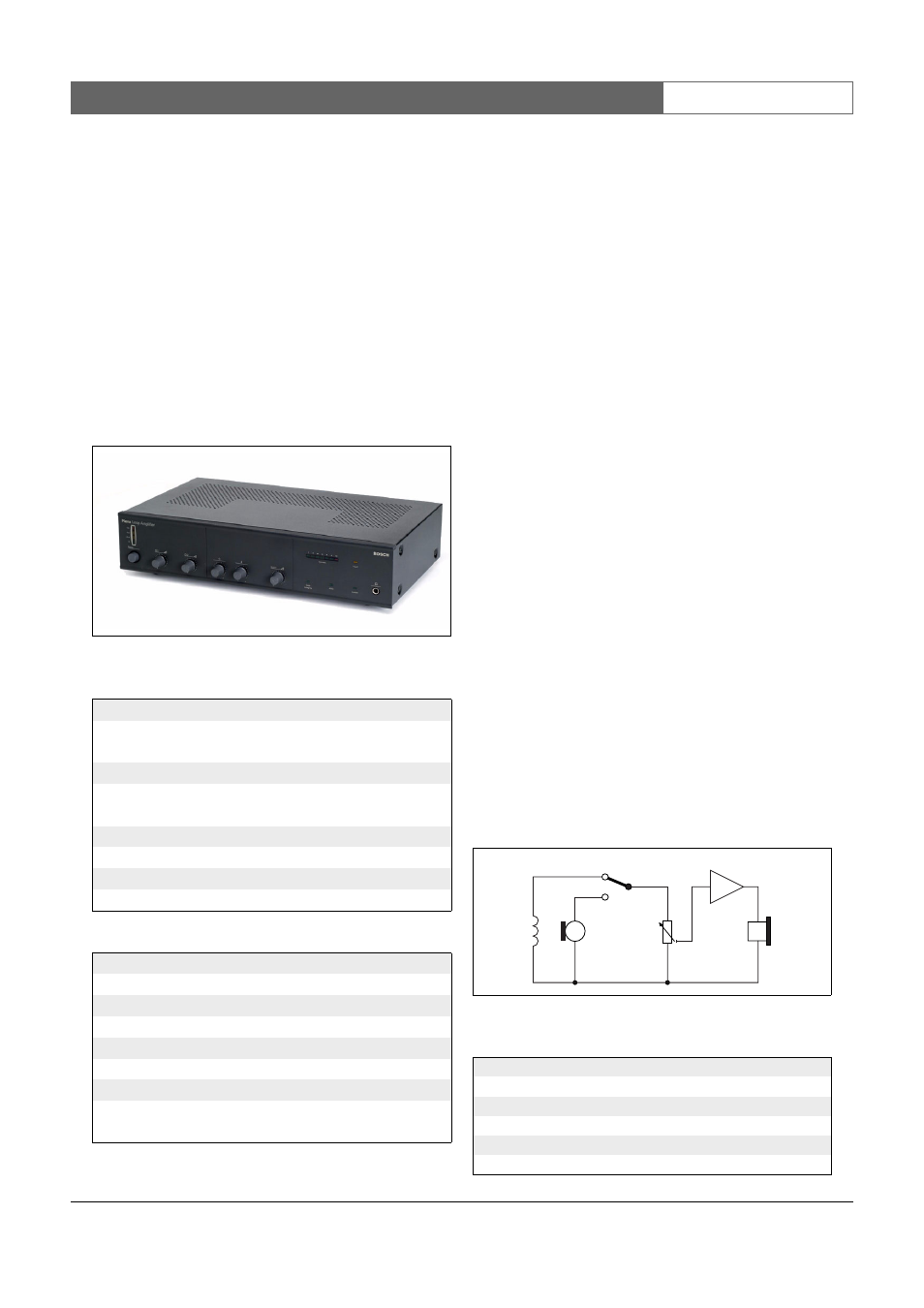

рисунок 1.1: Контурный усилитель Plena
таблица 1.1: Характеристики
Амплитудно-частотная характеристика:
60 Гц до 10 кГц (+1/-3 дБ, при -10 дБ при
номинальном значении выходного сигнала
Искажение:
< 1% при номинальном значении выходного
сигнала, 1 кГц
Управление низкими частотами:
-8/+8 дБ при 100 Гц
Управление высокими частотами:
-8/+8 дБ при 10 кГц
таблица 1.2: Сертификаты и разрешения
Электромагнитное излучение:
согласно EN55103-1
Защита от электромагнитных излучений:
согласно EN55103-2
Безопасность:
согласно EN60065
Системы индуктивного контура:
согласно EN60118-4
согласно IEC118-4
рисунок 1.2: Слуховой аппарат
таблица 1.3: Слуховой аппарат
№
Описание
1
Телефонная-катушка
2
Микрофон
3
Настройка усиления
4
Усилитель
5
Наушник
T/MT
1
2
3
5
4
