2.3 Индуктивные контуры
2.3.1 Введение
При создалении индуктивного контура, вы должны
принять к сведению ряд параметров. Тем не
менее, иногда возникают особые ситуации,
которые делают кострукцию и компоновку
индуктивного контура еще более важной. Позже
будут обсуждаться ряд потенциальных проблем и
их решения.
2.3.2 Расположение
Для достижения лучшего качества звука при
минимальных изменениях напряженности
магнитного поля расстояние между индуктивным
контуром и плоскостью прослушивания должно
составлять от 12 до 15% ширины комнаты (см.
рисунок 2.7).
Например, в комнате шириной (W) 10 м,
индуктивный контур следует установить на
0 - 0.4 м ниже или на 2,4 - 2,8 м выше уровня пола
для достижения лучшего качества звука при
минимальных колебаниях напряженности
магнитного поля.
Обычно индуктивный контур устанавливают в
комнате на полу или на потолке. Если расстояние
между полом и индуктивным контуром слишком
мало (меньше 8% ширины) или слишком велико
(больше 20% ширины), см.рисунок 2.8. На
рисунок 2.8 показана дополнительная мощность,
которая необходима контурному усилителю для
создания магнитного поля должной
напряженности. Числа рядом с кривыми
обозначают расстояние от пола до индуктивного
контура в % от ширины (W) комнаты.
2.3.3 Диаметр провода
Для лучшего качества звука сопротивление
индуктивного контура по постоянному току должно
быть от 1 до 3
Ω. Сопротивление по постоянному
току зависит от диаметра и длины провода.
Действуйте следующим образом:
1 Рассчитайте длину провода. Длина провода
зависит от размера индуктивного контура.
2 Используйте рисунок 2.9 чтобы определить
допустимый размер провода..
Например, в прямоугольной комнате шириной (W)
10 м и длиной (L) 30 м, длина провода составляет
80 м. Согласно рисунок 2.9, диаметр провода
должен быть от 0,77 до 1,34 мм. Таким образом, вы
можете использовать провод AWG 20 или провод
со стандартным диаметром 1,00 мм.
2.3.4 Напряженность магнитного
поля
Для достижения лучшего качества звука,
вертикальная составляющая магнитного поля
должна быть 100 мА/м ± 3 дБ на расстоянии 1,2 м
над уровнем пола в области, окруженной
индуктивным контуром. Напряженность магнитного
поля зависит от силы электрического тока,
протекающего через индуктивный контур. Пики
напряженности магнитного поля должна быть
меньше 400 мА/м на расстоянии 1,2 м над уровнем
пола в области, окруженной индуктивным
контуром.
2.3.5 Соединение
За инструкциями по подключению индуктивного
контура к контурному усилителю обратитесь к
раздел 4.1.
2.3.6 Конфигурация
За инструкциями по настройке значения
электрического тока, протекающего через
индуктивный контур, обратитесь к раздел 5.2.

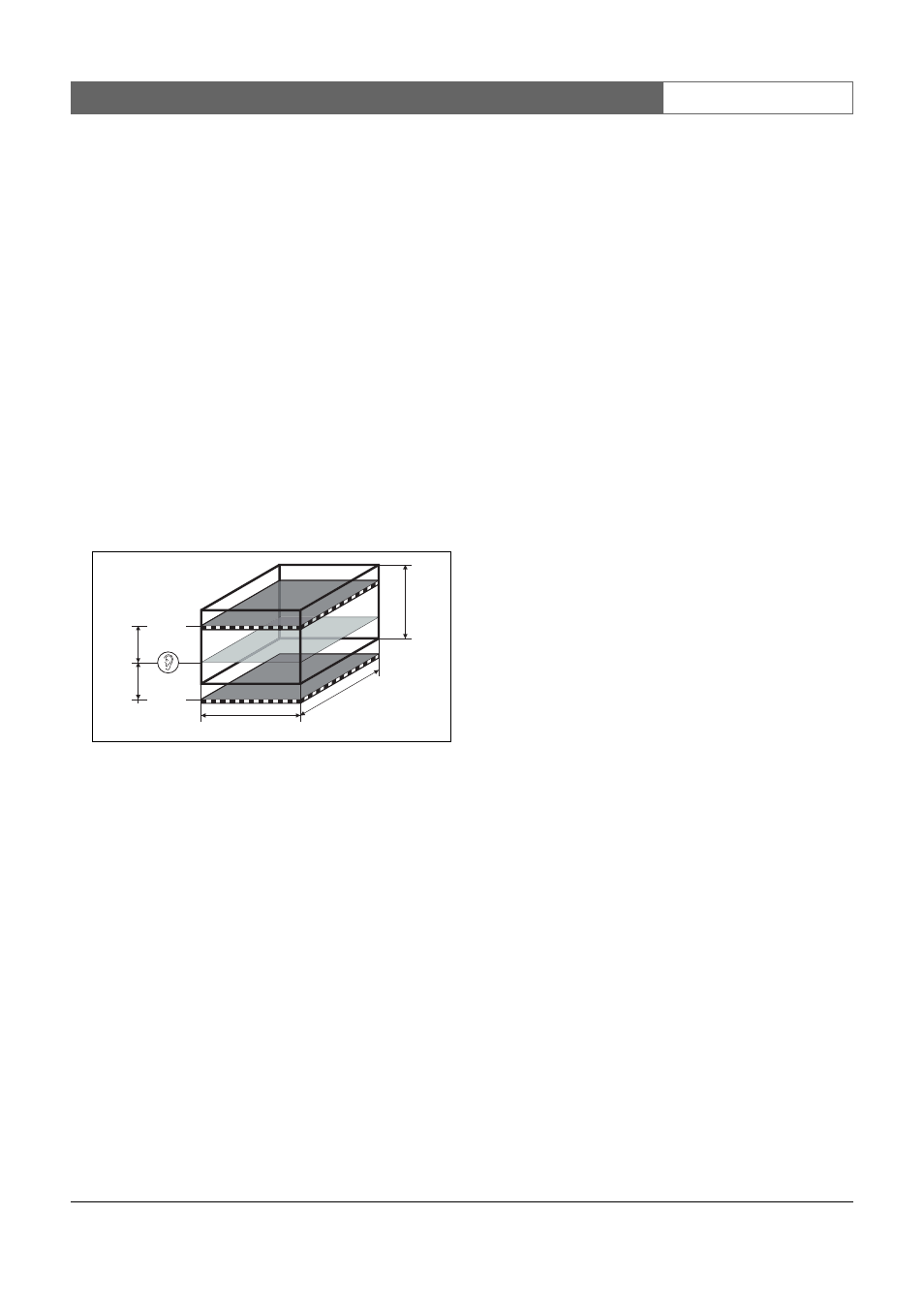

рисунок 2.7: Расположение
Loop
H
W
L 12..
15
%
W
12..
15
%
W
Loop
