Контурный усилитель Plena | Руководство по установке и пользователя | англ. | 25
4.6 Источник питания
Чтобы подключить контурный усилитель к сети
питания, действуйте следующим образом:
1 Переведите переключатель напряжения на
задней панели контурного усилитеся в должное
положение (см. таблица 4.6).
2 Проверьте, чтобы в держателе предохранителя,
расположенном в задней части контурного
усилителя, находился предохранитель должного
номинала (см. таблица 4.7).
3 Подсоедините одобренный местными
законодательными актами кабель
электропитания контурного усилителя к
штепсельной розетке (см. рисунок 4.7).
таблица 4.6: Переключатель напряжения
Напряжение источника
питания
Переключатель
напряжения
100 - 120 В (перем. ток) 115
220 - 240 В (перем. ток) 230
Примечание
Контурный усилитель PLN-1LA10
поставляется с переключателем
напряжения в положении 230.
таблица 4.7: Предохранители
Переключатель
напряжения
Предохранитель
115 10AT
230 6.3AT
Примечание
Контурный усилитель PLN-1LA10
поставляется с предохранителем 6.3AT.

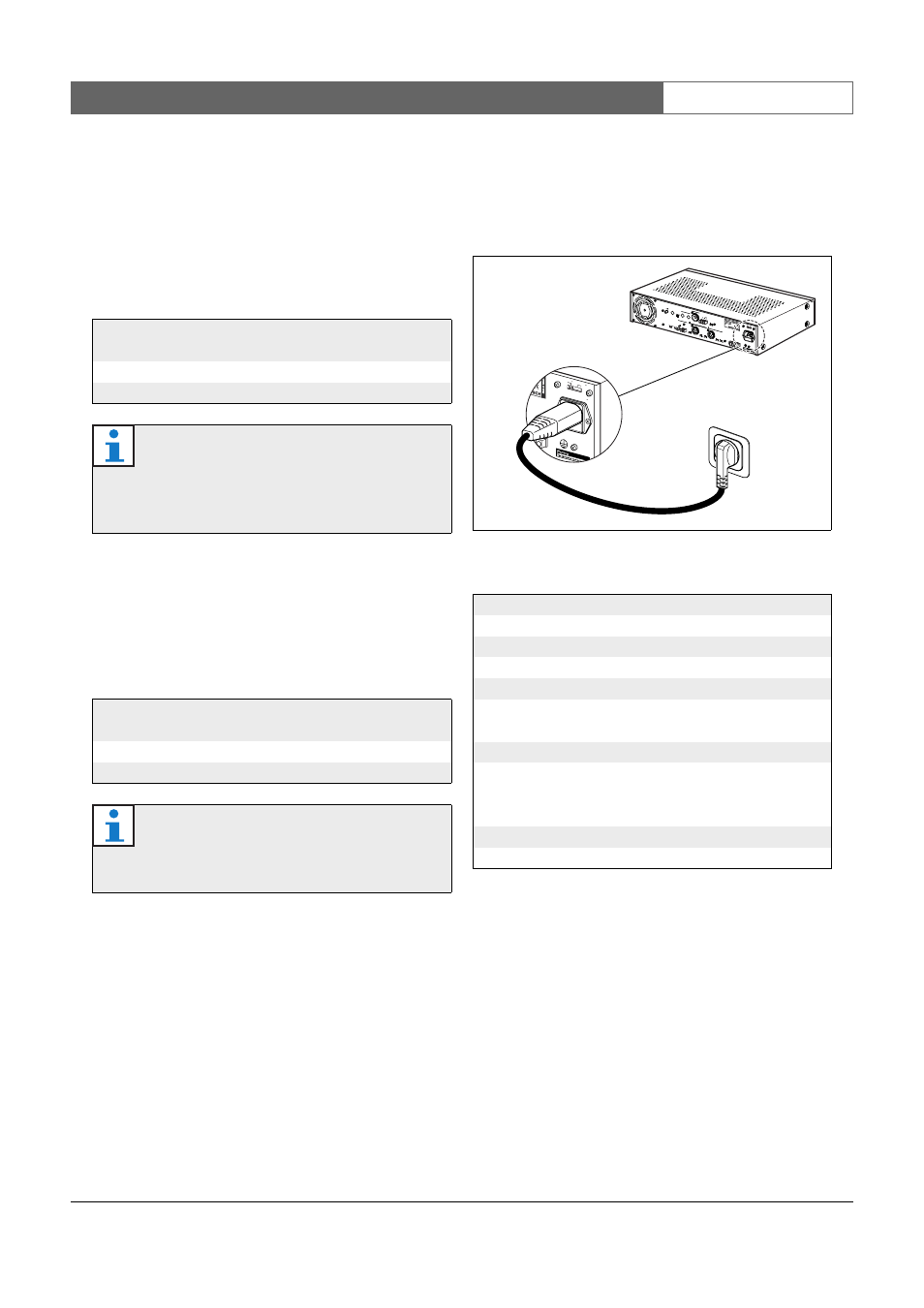

рисунок 4.7: Источник питания, соединение
таблица 4.8: Источник питания, детали
Напряжение сети питания:
230/115 В (перем. ток), ±10%, 50/60 Гц
Потребляемая мощность:
макс. 400 Вт
Пусковой ток сети питания:
макс. 7 A при 230 В (перем. ток), макс. 14 A при
115 В (перем. ток)
Отношение сигнал-к-шуму:
63 dB при максимальной громкости
75 дБ при минимальном значении громкость/
подавление
Шумоподавление:
25 дБ
