Dinion2X Подключение и монтаж | ru 19
Bosch Security Systems Руководство по установке AR18-08-B013 | v1.0 | 2009.03
Замечание
Если на разъеме объектива обнаружено короткое
замыкание, экранное меню отображает сообщение об
ошибке LENS SHORT CIRCUIT (КОРОТКОЕ ЗАМЫКАНИЕ НА
ОБЪЕКТИВЕ). Цепь объектива автоматически отключается,
чтобы исключить возможность внутренних повреждений.
Снимите разъем объектива и проверьте подключения
контактов.
!
ВНИМАНИЕ!
Чтобы не повредить ПЗС-датчик при использовании
объектива с С-креплением, устанавливайте входящее в
комплект адаптерное кольцо перед установкой объектива.
Для объективов весом более 0,5 кг требуется
дополнительная опора.

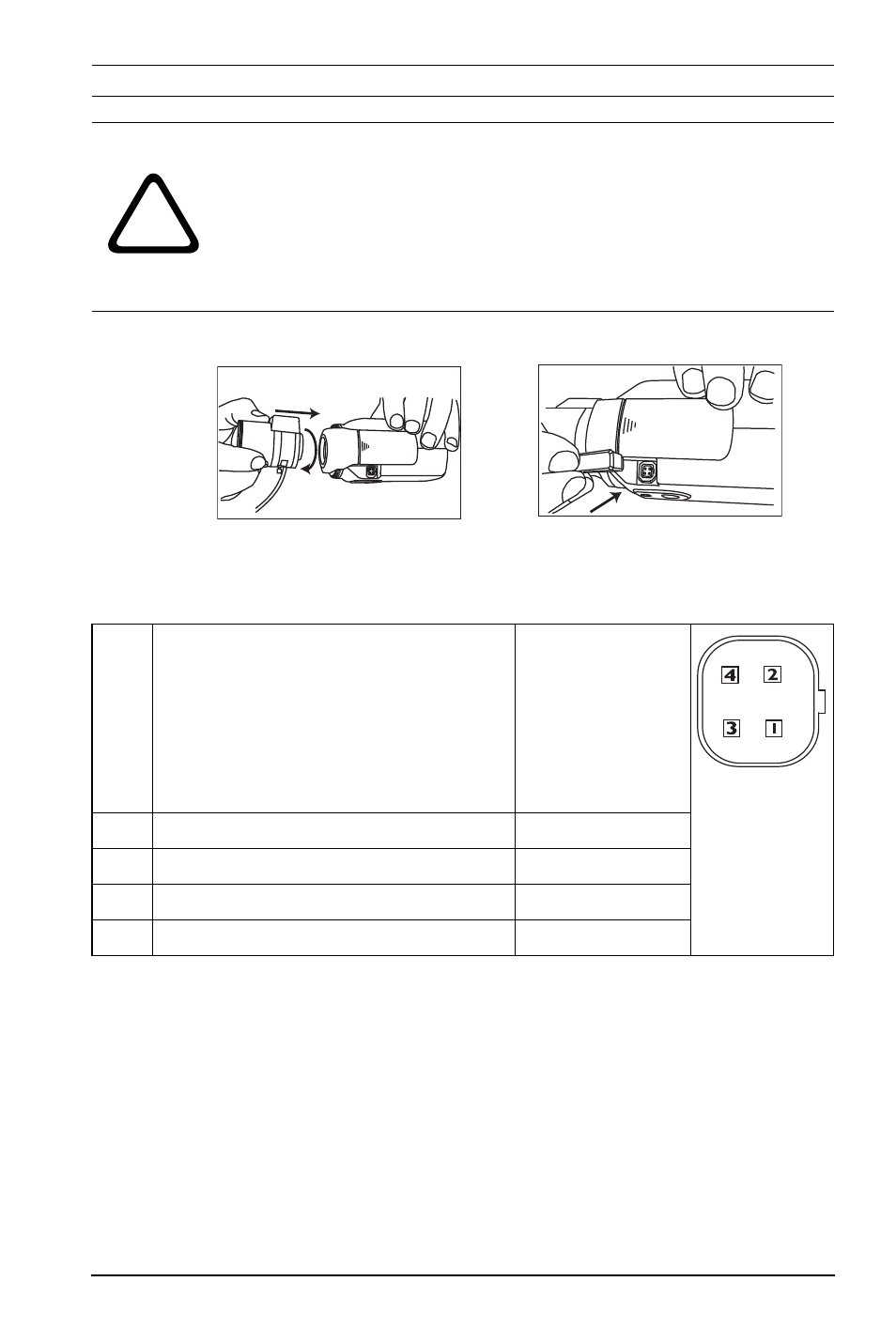

Рисунок 4.5 Установка
объектива
Рисунок 4.6 Разъем для
объектива
Bosch
Bosch
Кон
такт
Объектив с диафрагмой,
управляемой видеосигналом
Объектив с
диафрагмой,
управляемой
сигналом
постоянного
тока
1 Питание (11,5 В ±0,5, 50 мА макс.) Амортизация -
2 Не используется Амортизация +
3 Видеосигнал 1 В-pp 1 кОм Привод +
4 Заземление Привод -
