Dinion2X Подключение и монтаж | ru 15
Bosch Security Systems Руководство по установке AR18-08-B013 | v1.0 | 2009.03
4 Подключение и монтаж
4.1 Подключение питания
4.1.1 Камеры низкого напряжения

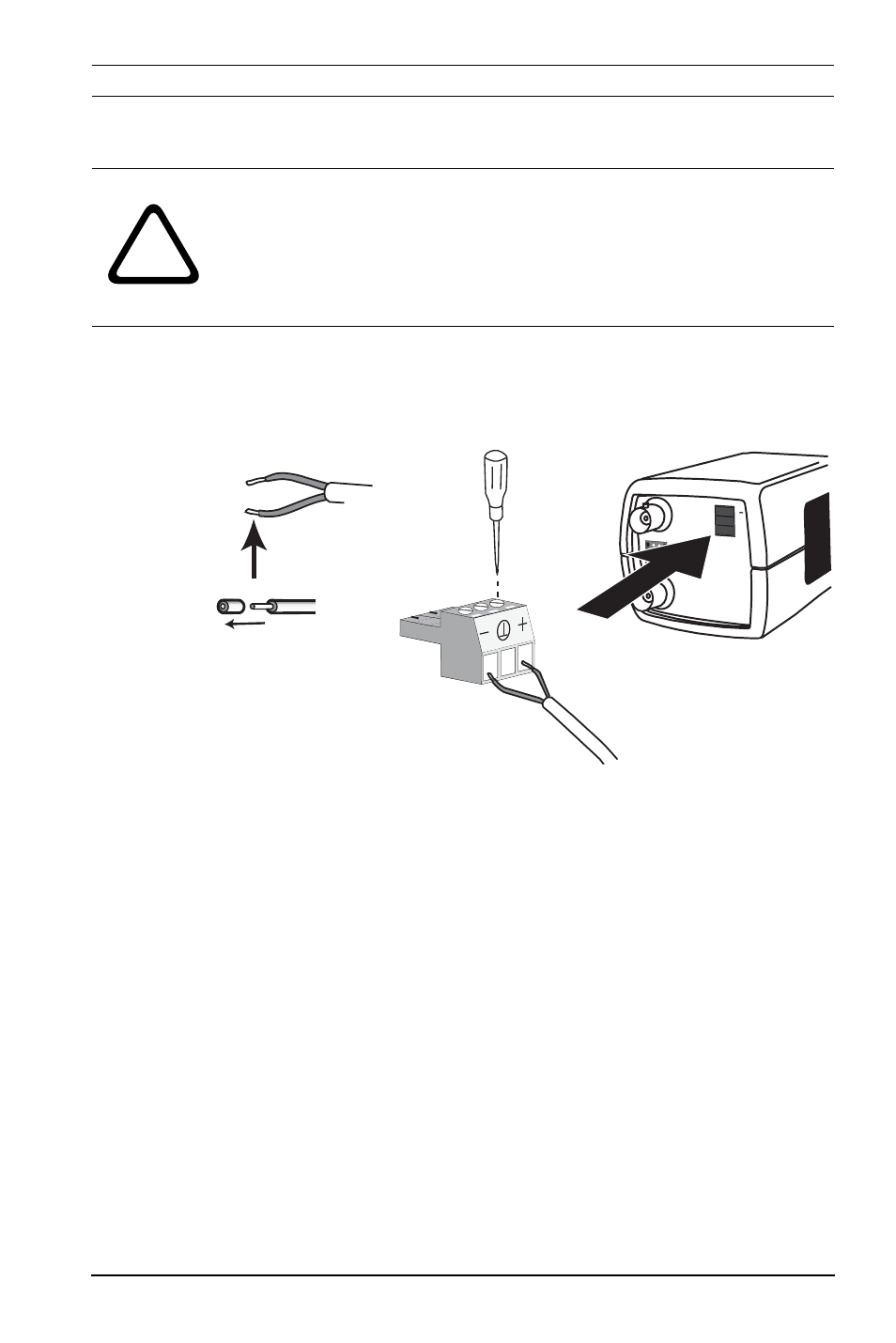

Рисунок 4.1 Подключение источника питания низкого напряжения
Подключите питание от источника питания класса 2 с 24 В
перем. тока или 12 В пост. тока следующим образом:
– Используйте витой провод от 16 до 22 или одножильный
провод от 16 до 26 по стандарту AWG; срежьте 5 мм
изоляции.
– Удалите 3-контактный разъем из корпуса камеры.
– Ослабьте два винта и вставьте провода.
Замечание
Центральное подключение для заземления системы
(видео) выполняется по желанию. Подключение
заземления системы к защитному заземлению может
привести к образованию контуров заземления, которые
могут нарушить работу системы видеонаблюдения.
!
ВНИМАНИЕ!
Прежде чем продолжить работу, отключите питание от
кабеля питания. Убедитесь, что напряжение устройства
соответствует напряжению и типу используемого источника
питания.
VIDEO
12 VDC
24 VAC
SYNC
+
ALARM
1
2
3 4
5
6
5 mm
