Dinion2X Подключение и монтаж | ru 17
Bosch Security Systems Руководство по установке AR18-08-B013 | v1.0 | 2009.03
4.2 Видеоподключения

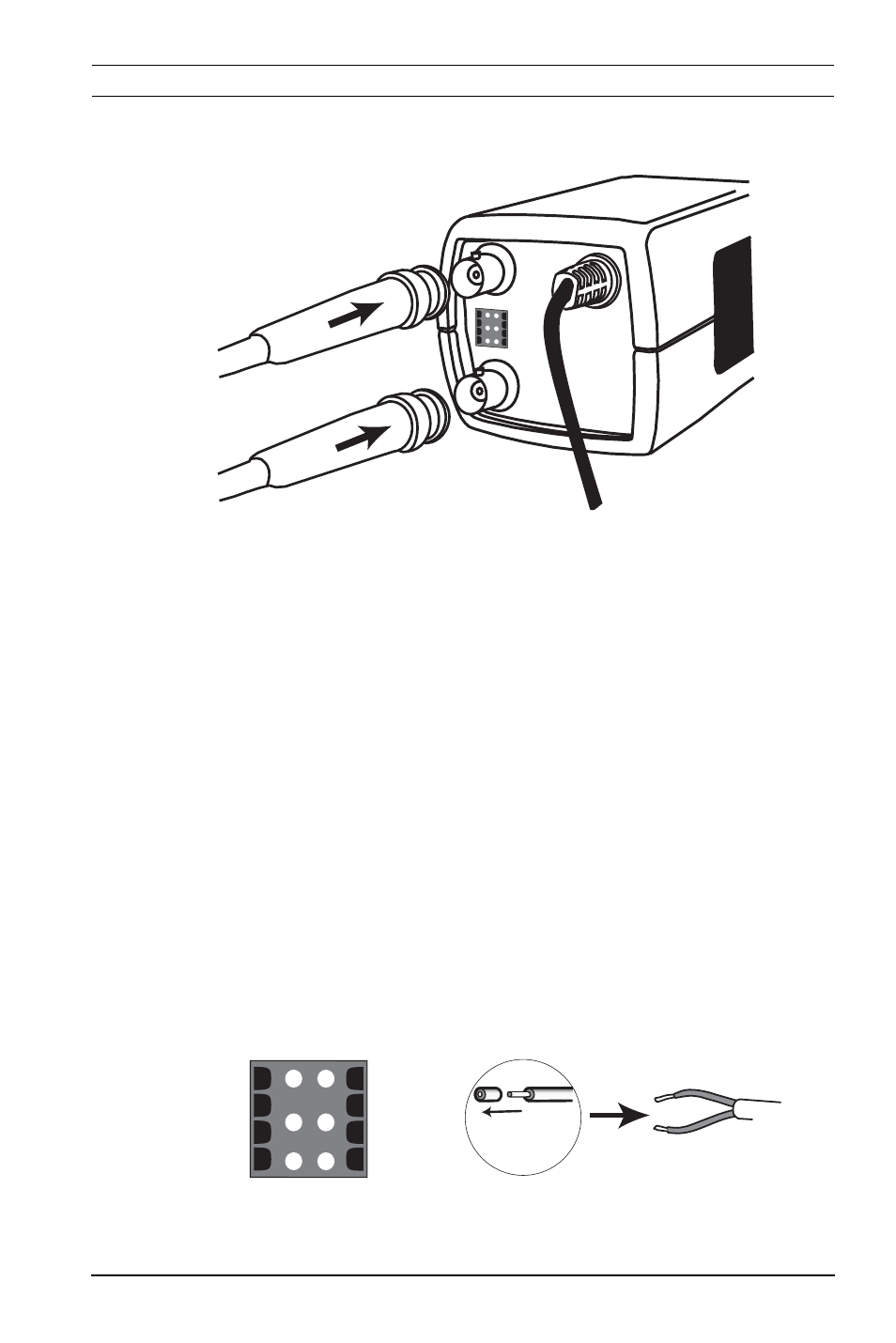

Рисунок 4.3 Разъемы BNC
4.2.1 Выходной видеосигнал
Камера оснащена разъемом BNC для подсоединения
коаксиального видеокабеля со штырьковым разъемом BNC.
В качестве дополнительного аксессуара имеется адаптер
НВП (VDA-455UTP) для подключения видеокабеля НВП через
разъем BNC.
4.2.2 Сигнал синхронизации
Камера оснащена разъемом BNC для подключения
коаксиального кабеля со штырьковым разъемом BNC для
синхронизации.
4.3 Тревожный и релейный разъемы
Рисунок 4.4 Штыревые контакты тревожного и релейного разъема
VIDEO
SYNC
ALARM
1
2
3
4
5
6
Sync BNC
Video BNC
ALARM
1
2
3
4
5
6
5 mm
(0.2 in)
