Подключение триггера тревожного сигнала
Монитор оснащен входом триггера тревожного сигнала и триггерным кабелем. Эти
компоненты позволяют подключить тревожное реле от устройства (например, от камеры
или двери). Два микропроволочных вывода триггерного кабеля могут быть подключены к
выходным релейным портам устройства. Другой конец кабеля может быть подключен к
разъему входа триггера монитора. На рисунке ниже изображена типичная конфигурация
тревожного реле.

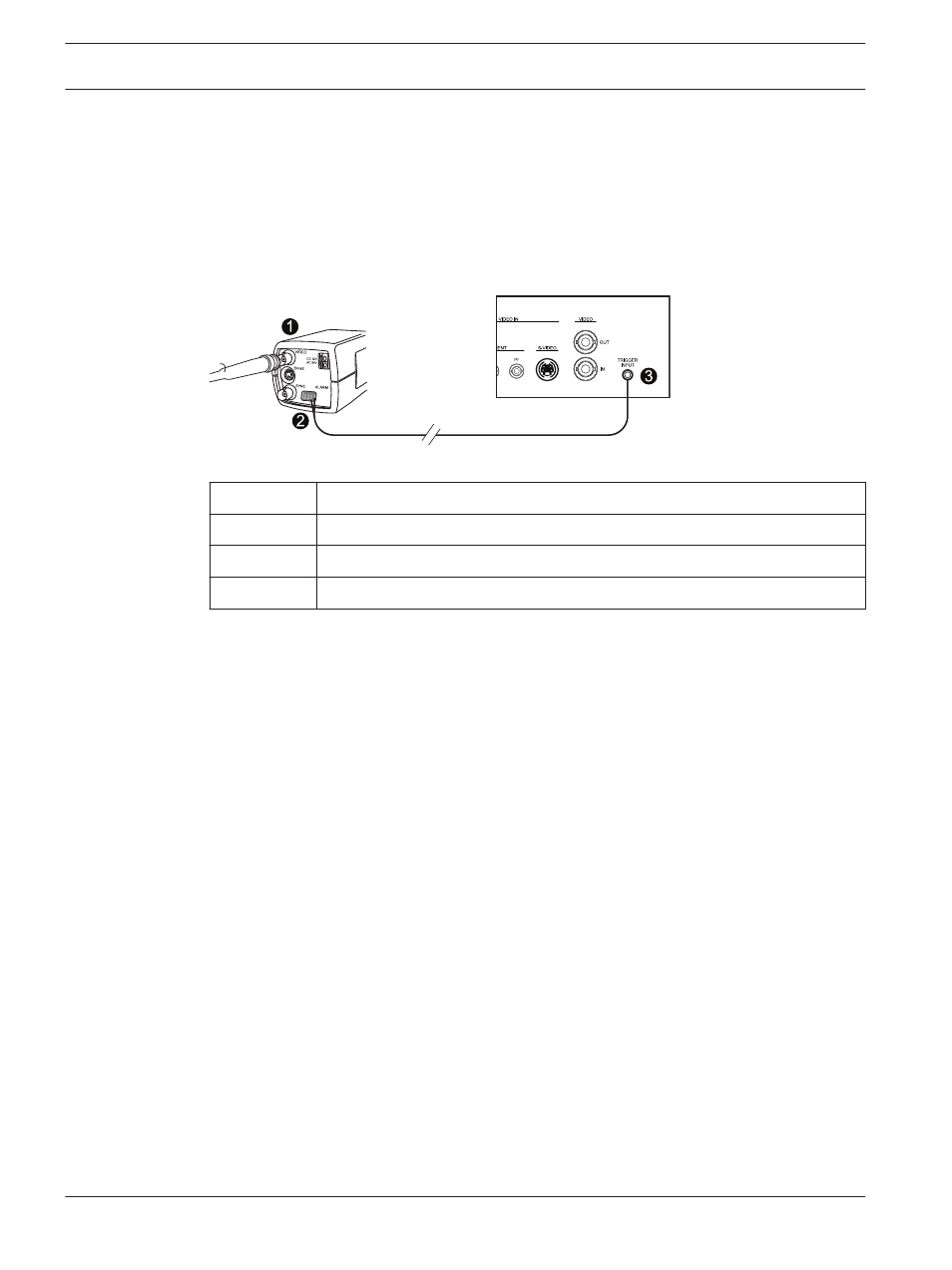

Рисунок 5.5: Реле с подключением камеры к монитору
Номер
Описание
1
Камера Dinion
2
Микропроволочные выводы, подключенные к выходам триггера 3 и 4
3
Задняя панель UML
В приведенном выше примере микропроволочные релейные выходы кабеля триггера
подключены к выходам триггера три и четыре камеры Dinion. Кабель прокладывается к
задней панели монитора UML, а провод подключается к разъему входа триггера. См. Меню
"Параметры", Cтраница 39для получения сведений о настройке подтверждения тревог.
Пример: типичная конфигурация триггера тревожного сигнала
В этом случае камера Dinion используется для обнаружения движения. Когда камера
обнаруживает движение, она отправляет тревожный сигнал на монитор UML. Монитор
переключается на воспроизведение изображения с камеры Dinion и включает зуммер.
1.
Коаксиальный кабель должен быть проложен от видеовыхода Dinion ко входу AV1
монитора UML.
2.
Для камеры Dinion должны быть установлены следующие параметры:
Видеодетектор движения: Экранное меню
Область: 1
Активный: вкл.
3.
Подключите один микропроволочный вывод к третьему релейному выходу на задней
панели камеры Dinion, а другой микропроволочный вывод подключите к четвертому
релейному выходу.
4.
Подключите другой конец кабеля входа триггера к разъему входа триггера на задней
панели монитора.
5.
Включите монитор в розетку и нажмите кнопку питания.
6.
На мониторе перейдите к меню "Триггер".
Нажмите кнопку "Menu".
Нажмите кнопку со стрелкой вниз, чтобы перейти к меню "Настройка".
Нажмите кнопку со стрелкой вправо, чтобы перейти к меню "Параметры".
