Подключение к монитору аудиосигнала
На задней панели есть (3) набора стереофонических аудиоразъемов для аудиовхода.
Данные аудиовходы не связаны с какими-либо входными контактами на задней панели и
могут свободно подсоединяться к любому аудиовходу.
Подключение к монитору сигнала ПК
Имеется три способа вывода сигнала ПК на монитор: HDMI, DVI и VGA.
Соединение с HDMI
Монитор можно подключить ко входу HDMI (мультимедиа высокой четкости), подсоединив
кабель HDMI (не входит в комплект).

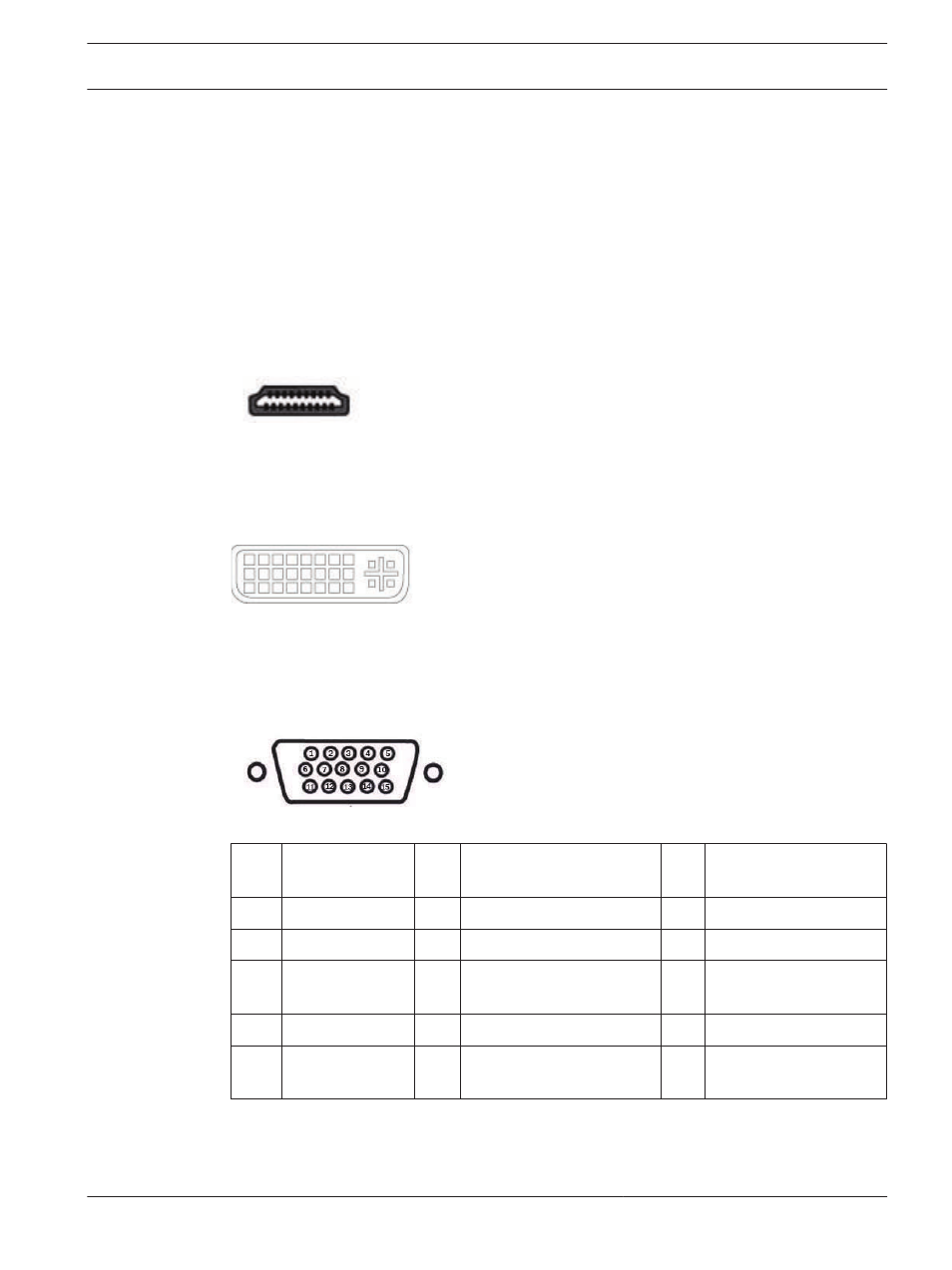

Рисунок 5.2: Вход HDMI
Соединение с DVI
Монитор можно подсоединить при помощи входящего в комплект кабеля DVI-D,
подключив его к цифровому сигналу DVI-D.
Рисунок 5.3: Вход DVI
Соединение с VGA
Вы можете подсоединить сигнал ПК к монитору с помощью разъема VGA на задней панели
и кабеля VGA (D-SUB к D-SUB).
Рисунок 5.4: Вход VGA
Конт
акт Описание Конт
акт Описание Конт
акт Описание
1 Видео красный 6 Заземление красный 11 Заземление
2 Видео зеленый 7 Заземление зеленый 12 SDA (для DDC)
3 Видео синий 8 Заземление синий 13 Г. синхр. или Г.+В.
синхр.
4 Заземление 9 Неприменимо 14 В. синхр.
5 Заземление 10 Обнаружение сигнального
кабеля 15 SCL (для DDC)
5.5
5.6
5.6.1
5.6.2
5.6.3
