Нижняя панель
1
2
4
6
9
11
10
17
3
5
7
8
13
12
14
18
19
15 16

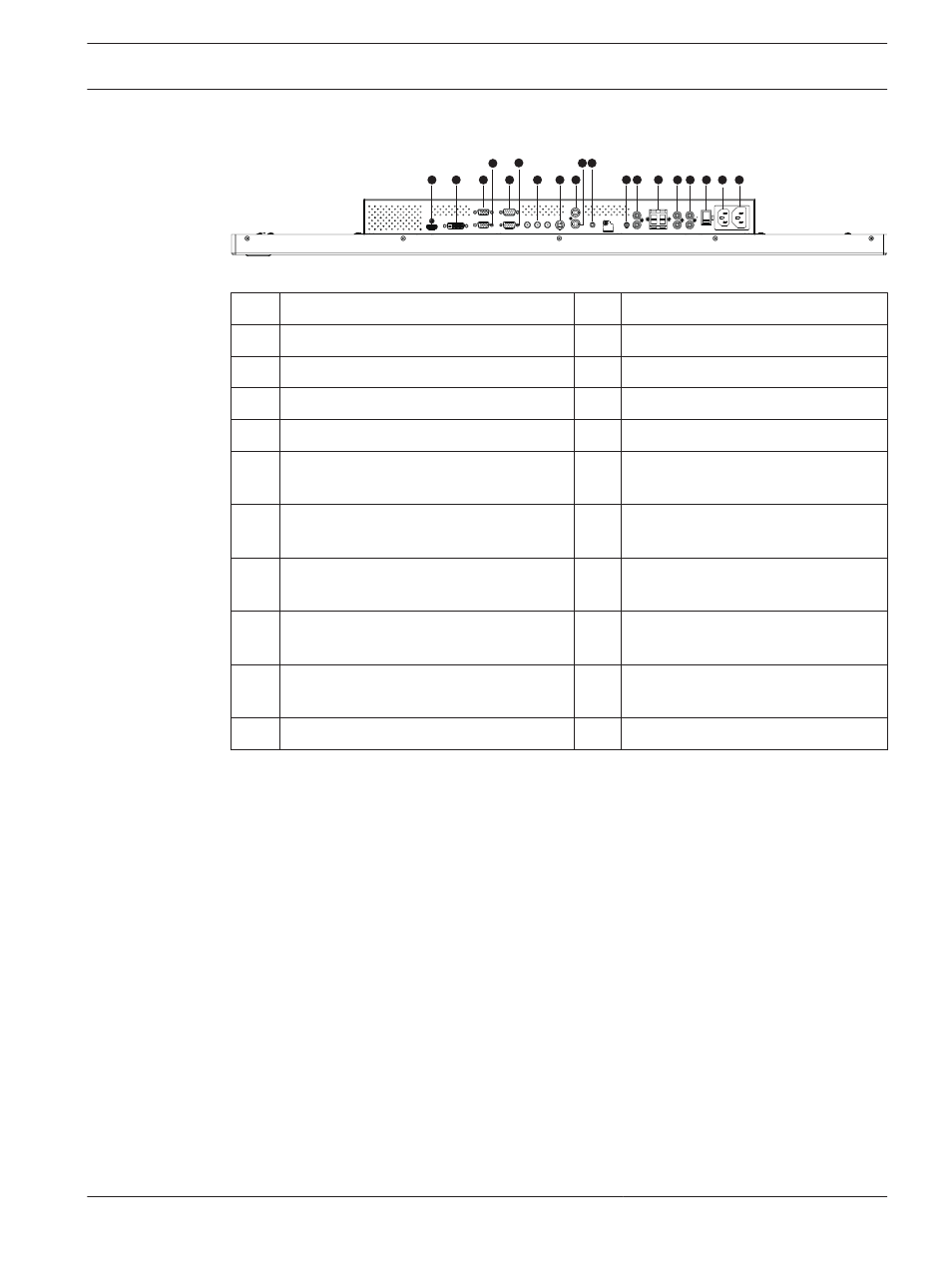

Рисунок 3.6: Вид снизу (панель ввода-вывода)
№
Разъем
№
Разъем
1
ВХОД HDMI
11
ВХОД ТРИГГЕРА
2
ВХОД DVI-D
12
АУДИОВХОД - ЗВУК 1
3
ВЫХОД VGA
13
АУДИОВЫХОД (П/Л)
4
ВХОД VGA
14
ДИНАМИКИ (П/Л)
5
ВЫХОД RS-232 (для обновления
микропрограммы)
15
АУДИОВХОД - ЗВУК 2
6
ВХОД RS-232 (для обновления
микропрограмм)
16
АУДИОВХОД - ЗВУК 3
7
ВИДЕОВХОД - КОМПОНЕНТ
17
ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕМ. ТОКА
ВКЛ./ВЫКЛ.
8
ВИДЕОВХОД - S-VIDEO
18
ВХОДНОЕ НАПРЯЖЕНИЕ 100–240 В
перем. тока
9
ВИДЕОВЫХОД
19
ВЫХОДНОЕ НАПРЯЖЕНИЕ 100–
240 В перем. тока
10
ВИДЕОВХОД
3.3
Высокопроизводительные HD
мониторы
Доступ и подключения | ru
17
Bosch Security Systems, Inc.
Руководство по установке
2013.02 | 3.0 |
