4.2 Подключение выходов
4.2.1 Зона 1 и 2
Подключите громкоговорители к клеммам 100 В
или 8 Ом винтового разъема (25), расположенного
на задней панели усилителя.
См. также раздел 4.2.5 “Подключение
громкоговорителей”.
4.2.2 Только вызов
Подключите громкоговорители к клеммам 100 В
винтового разъема (25), расположенного на задней
панели усилителя.
См. также раздел 4.2.5 “Подключение
громкоговорителей”.
4.2.3 Только музыка
Используйте разъем общего линейного выхода
музыкального сигнала (24) для того, чтобы
обеспечить передачу выбранной музыки с выхода
на другое устройство. Например, общий линейный
выход музыкального сигнала можно подключить к
телефонному гибриду, чтобы звонящие абоненты
могли прослушивать музыку находясь в режиме
ожидания (см. рисунок 4.9).
Чтобы выбрать соответствующий музыкальный
сигнал на выходе переведите главный
переключатель в положение “line out or music only”
(23) ("общий линейный выход или только музыка) в
положение “только музыка”. При этом будут
слышны только сигналы только от музыкальных
входов (19, 20 и 21). Сигналы от всех других
входов, включая Тревожный/телефонный/100 В
вход не будут посылаться на этот выход.
Чтобы получить на выходе общий сигнал,
смикшированный из всех входных сигналов
(микрофон./линейных входов, тревожного и
музыкального входов) переведите переключатель
“линейный выход или только музыка” (23) в
положение “линейный выход”.
4.2.4 Линейный выход
предусиления/вход вставки
Используйте Вход/выход "Вставка" (22) для
подключения внешнего оборудования обработки
звука (например, эквалайзера или устройства
подавления обратной связи Plena) между каскадом
предусиления и каскадом усилителя мощности. см.
рисунок 4.9.

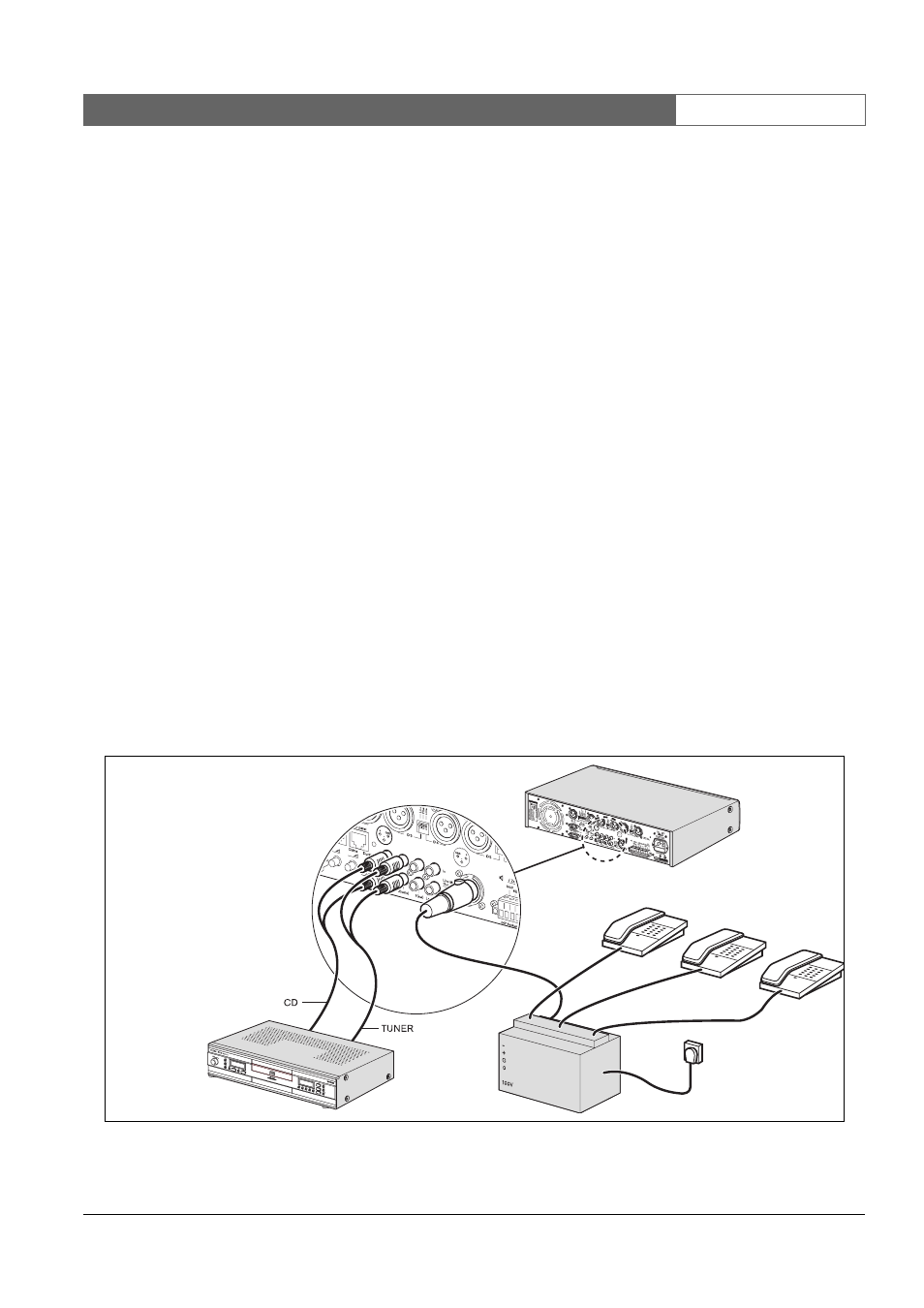

рисунок 4.9: Подключение входов источников музыки
