2.4.3
Задняя панель
Общий вид разъемов и выключателей приведен на
рисунок 2.3:
1 Вентилятор охлаждения.
2 Микрофонный/линейный вход 1, разъем XLR -
настройки DIP переключателя для: сигнала
привлечения внимания (chime), кнопки
включения микрофона (PTT), выбора уровня
сигнала микрофон/линейный, речевого фильтра
и фантомного питания (см. номер 4). Вход
подключен параллельно с микрофонным/
линейным входом 1, выполненном на клеммах
Евро стандарта (см. поз. 3).
3 Микрофонный/линейныйход 1 с триггером,
клеммы Евро стандарта - настройки DIP
переключателя для: сигнала привлечения
внимания (chime), кнопки включения микрофона
(PTT), выбора уровня сигнала микрофон/
линейный, речевого фильтра и фантомного
питания (см. номер 4). Вход подключен
параллельно с микрофонным/линейным входом
1 на разъеме XLR (см. поз. 2).
4 DIP Переключатель микрофон/линейный 1 и
микрофон/линейный 2 (см. поз 2, 3 и 5
соответственно).
5 Микрофонный/линейный вход 2, разъем XLR -
DIP переключатель для речевого фильтра,
выбора уровня сигнала микрофон/линейный,
активации VOX и фантомного питания
(см. поз. 4).
6 Микрофонный/линейный вход 3, разъем XLR -
DIP переключатель для выбора уровня сигнала
микрофон/линейный и фантомного питания
(см. поз. 7).
7 DIP Переключатель микрофон/линейный 3 и
микрофон/линейный 4 (см. поз. 6 и 8).
8 Микрофонный/линейный вход 4, разъем XLR -
DIP переключатель для выбора уровня сигнала
микрофон/линейный и фантомного питания
(см. поз. 7).
9 Микрофонный/линейный вход 5, разъем XLR -
DIP переключатель для выбора уровня сигнала
микрофон/линейный и фантомного питания (см.
поз. 10).
10 DIP Переключатель микрофон/линейный 5 и
микрофон/линейный 6 (см. поз. 9 и 11).
11 Микрофонный/линейный вход 6, разъем XLR -
DIP переключатель для выбора уровня сигнала
микрофон/линейный и фантомного питания (см.
поз. 10).
12 Выключатель напряжения питания сети, C13 -
115/230 В перем. тока 50/60 Гц.
13 Тревожный/телефонный / 100 В вход input,
клеммы Евро стандарта – с функцией голосовой
активации VOX. Этот вход имеет наивысший
приоритет.

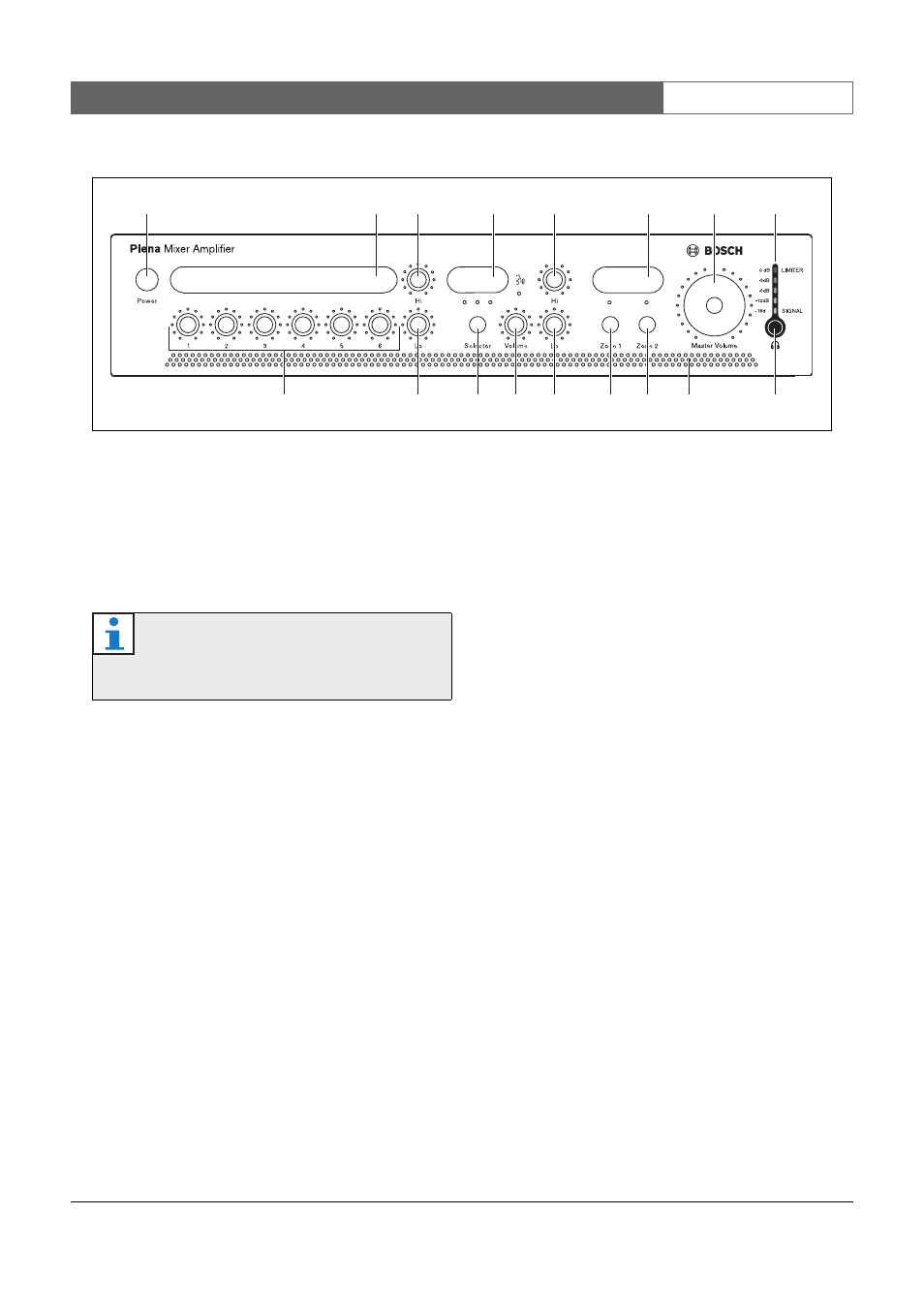

рисунок 2.2: Передняя панель
B
9
11
10
12
13
14
15
17
16
1
2
3
5
4
6
7
8
Примечание
Обеспечьте достаточное пространство
сзади устройства для вентиляции.
