14 Вход для вызывной станции, разъем RJ-45 -
PLE-2CS или PLE-2CS-MM, мелодии станции
вызова. Этот вход имеет второй по значимости
приоритет.
15 Вход для настенной панели дистанционного
управления, разъем RJ-45. Настенная панель
включает: переключатель источника музыки и
переключатель зон вкл./выкл.
16 Регулятор громкости тревожного/телефонного /
100 В входа - диапазон регулировки от -25 дБ до
0 дБ (см. поз. 13).
17 Регулятор громкости сигнала привлечения
внимания (chime) для микрофонных/линейных
входов 1(см. поз. 2 и 3).
18 Регулятор уровня приглушения для
микрофонных/линейных входов 1 и 2 и станций
вызова.
19 Музыкальный вход (номер 1 CD), 2x RCA
разъема Стерео, суммированный моно сигнал.
20 Музыкальный вход (номер 2 радио), 2x RCA
разъема Стерео, суммированный моно сигнал.
21 Музыкальный вход (номер 3 AUX), 2x RCA
разъема Стерео, суммированный моно сигнал.
22 Вход/Выход «Вставка», 2x RCA разъема - может
быть использован для подключения
эквалайзера или устройства подавления
обратной связи.
23 Селектор выходного сигнала общий/только
музыка (см. поз 24).
24 Общий линейный выход разъем XLR -
переключатель выбора линейного сигнала
общий/только музыка (см. поз. 23).
25 Выходы и вход/выход 24 В пост. тока:
• Выход Зоны 1, клеммы Евро стандарта - 100 В и
8 Ом.
• Выход Зоны 2, клеммы Евро стандарта - 100 В и
8 Ом.
• Выход «Только вызов», клеммы Евро стандарта
100 В.
• вход/выход 24 В пост. тока:
• Вход: Резервное питание 24 В пост. тока.
• Выход: встроенное зарядное устройство,
максимум 0,5 А. регулируемое значение
выходного тока. Если зарядка аккумулятора
не требуется, выход можно использовать для
обхода регуляторов громкости или иных
целей.
26 Сетевой предохранитель .
27 Винт заземления.
28 Сетевой разъем (3-контактный).
Примечание
Устройство должно быть заземлено.

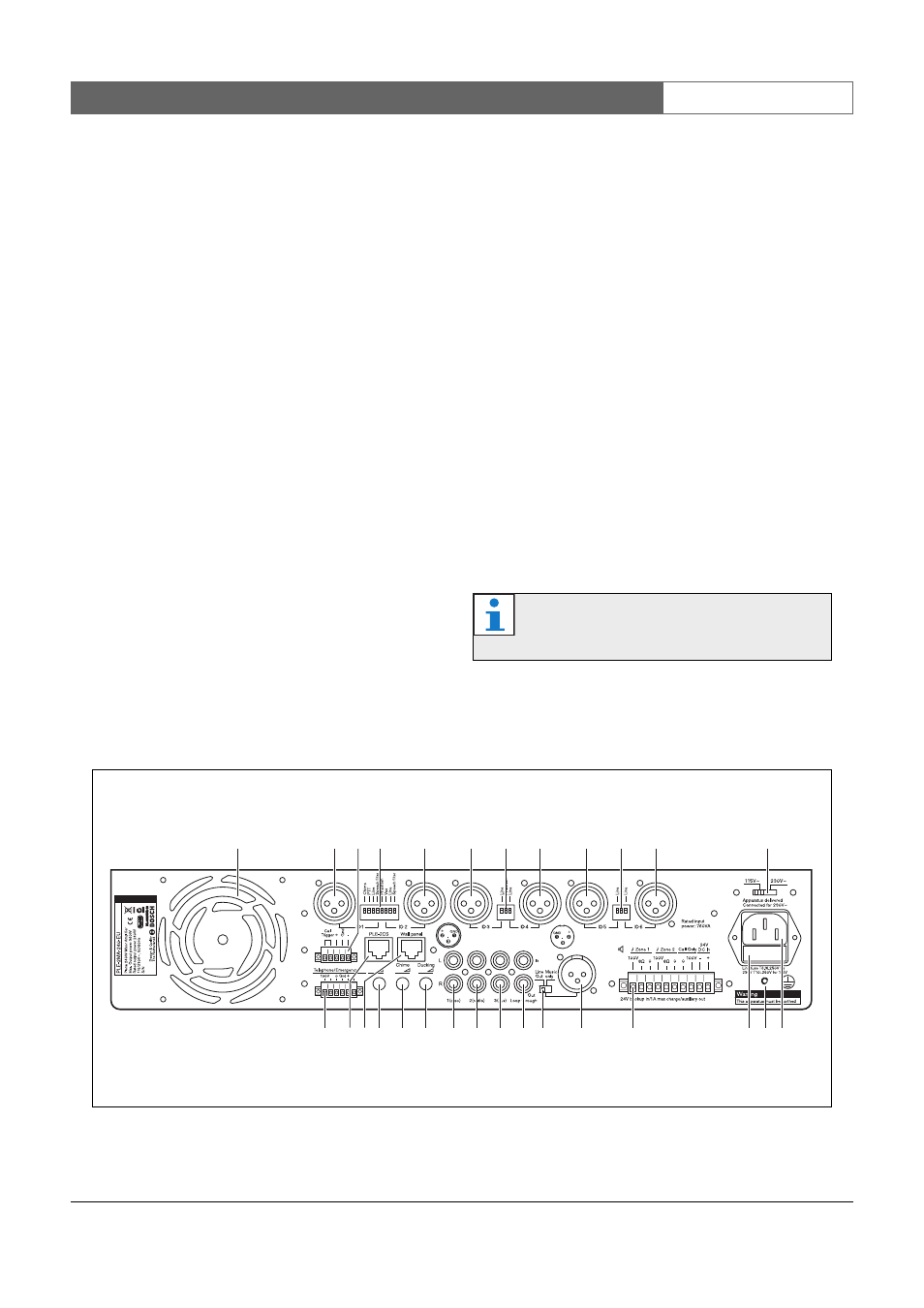

рисунок 2.3: Задняя панель
