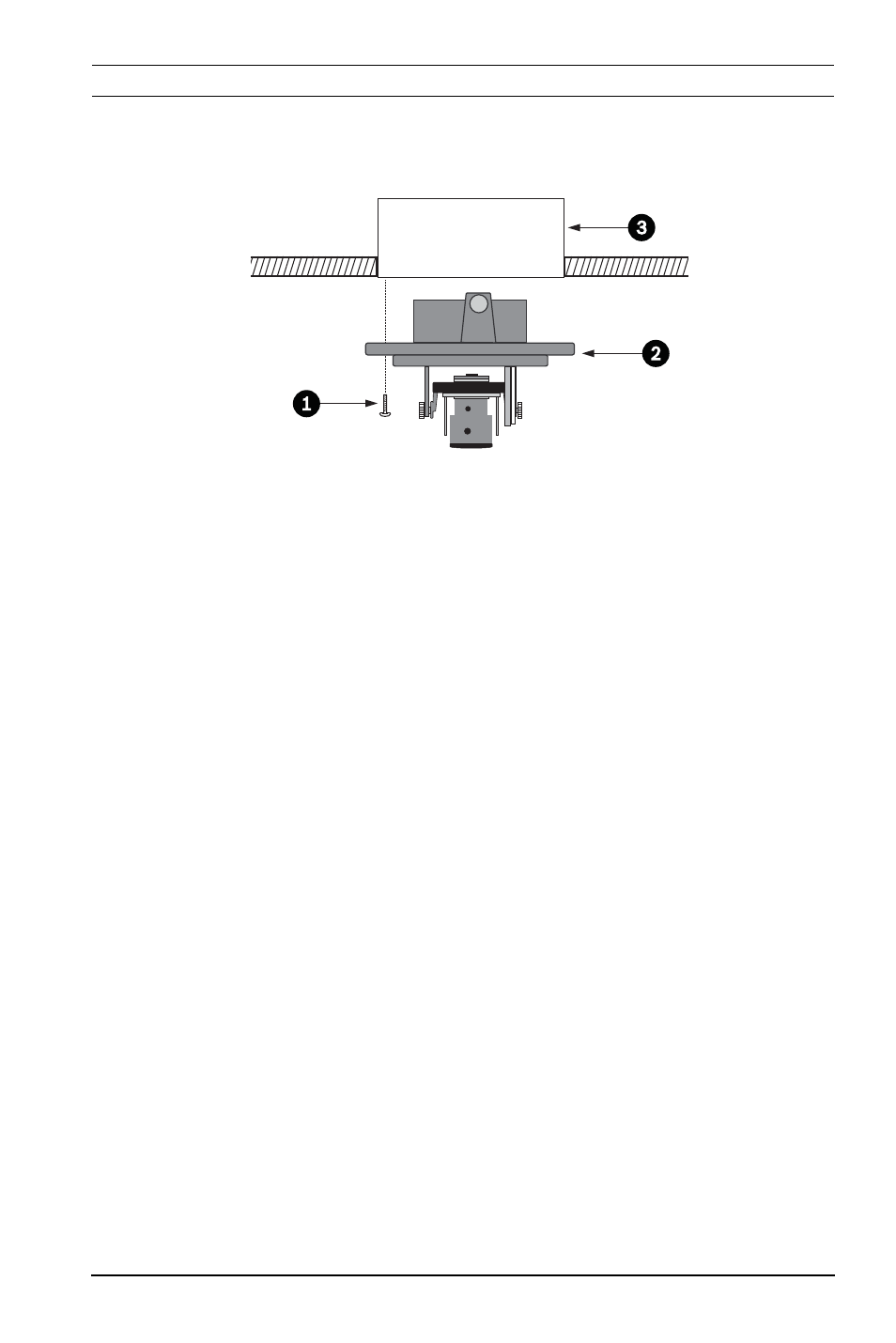

Рисунок 3.4
Встроенный монтаж - распределительная коробка (4S)
3.3.3
Установка на поверхность
При использовании короба для установки на поверхность
выполните следующие действия.
–
При боковом подключении снимите заглушку,
закрывающую боковой вход.
При заднем подключении оставьте заглушку на месте.
–
Прикрепите кабелепровод к монтажному коробу.
–
Освободите два зажима в нижней части
водонепроницаемого отсека, чтобы извлечь его из
монтажного короба.
–
Откройте крышку водонепроницаемого отсека в
монтажном коробе, освободив пять зажимов.
–
Пропустите кабели питания и видеокабели через
отдельные резиновые втулки в водонепроницаемый
отсек.
–
Пропустите кабель камеры в водонепроницаемый отсек
через входящую в комплект втулку.
–
Подключите кабели внутри водонепроницаемого отсека
и защелкните его крышку для герметизации.
3.
Устройство со встроенной камерой и основание
4.
Кабели
1.
Два винта (не входят в комплект)
2.
Устройство со встроенной камерой и основание
3.
Распределительная коробка 4S
