16
ru | Установка
FlexiDome2X
AR18-08-B010 | v1.0 | 2009.03
Руководство по установке
Bosch Security Systems
Примечание.
При установке устройства на поверхность следует
использовать короб для установки на поверхность. Короб
для установки на поверхность продается отдельно (VDA-
455SMB) или включен в комплект модели FlexiDome2X для
установки на поверхность. Другие монтажные аксессуары
также приобретаются отдельно.
3.3.1
Советы по установке
–
Воспользуйтесь монтажным шаблоном с отверстиями,
чтобы отметить правильно местоположение для
установки камеры.
–
Воспользуйтесь размерами на монтажном шаблоне для
того, чтобы найти точное расположение отверстий для
винтов и отверстия для кабелей.
–
Частично ввинтите два винта в отверстия и используйте
их, чтобы временно подвесить камеру, пока
выполняются подключения.
3.3.2
Встроенный монтаж

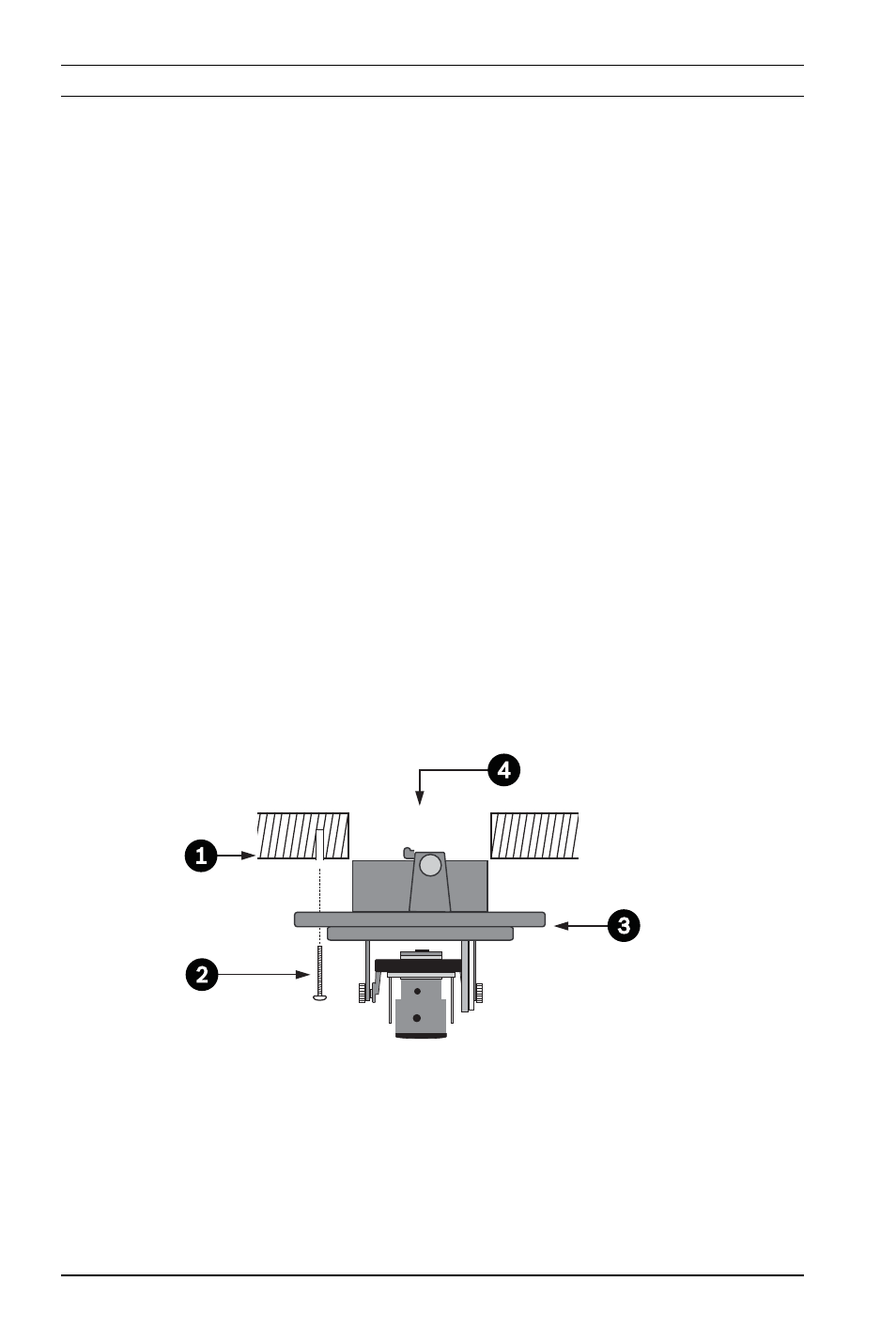

Рисунок 3.3
Встроенный монтаж - полая поверхность
1.
Твердая поверхность (предварительно просверлите три
8-миллиметровых отверстия и вставьте входящие в
комплект разъемы)
2.
Три винта (в комплекте с камерой)
