FlexiDome2X Установка | ru 15
Bosch Security Systems Руководство по установке AR18-08-B010 | v1.0 | 2009.03
Чтобы разобрать устройство, действуйте следующим
образом.
1. При помощи специальной отвертки ослабьте три
"секретных" винта в накладном кольце (винты остаются
на месте).
2. Снимите накладное кольцо и купол, , вытягивая его из
основания.
3. Снимите внутренний экран (с уплотнительным
кольцом), вытягивая его из основания.
4. Снимите розовый защитный пенопласт.
3.3 Установка устройства
Существует несколько способов установки устройства.
Способ установки зависит от типа поверхности и от того,
используется ли другое монтажное оборудование, например,
распределительная коробка, короб для установки на
поверхность или другие аксессуары.

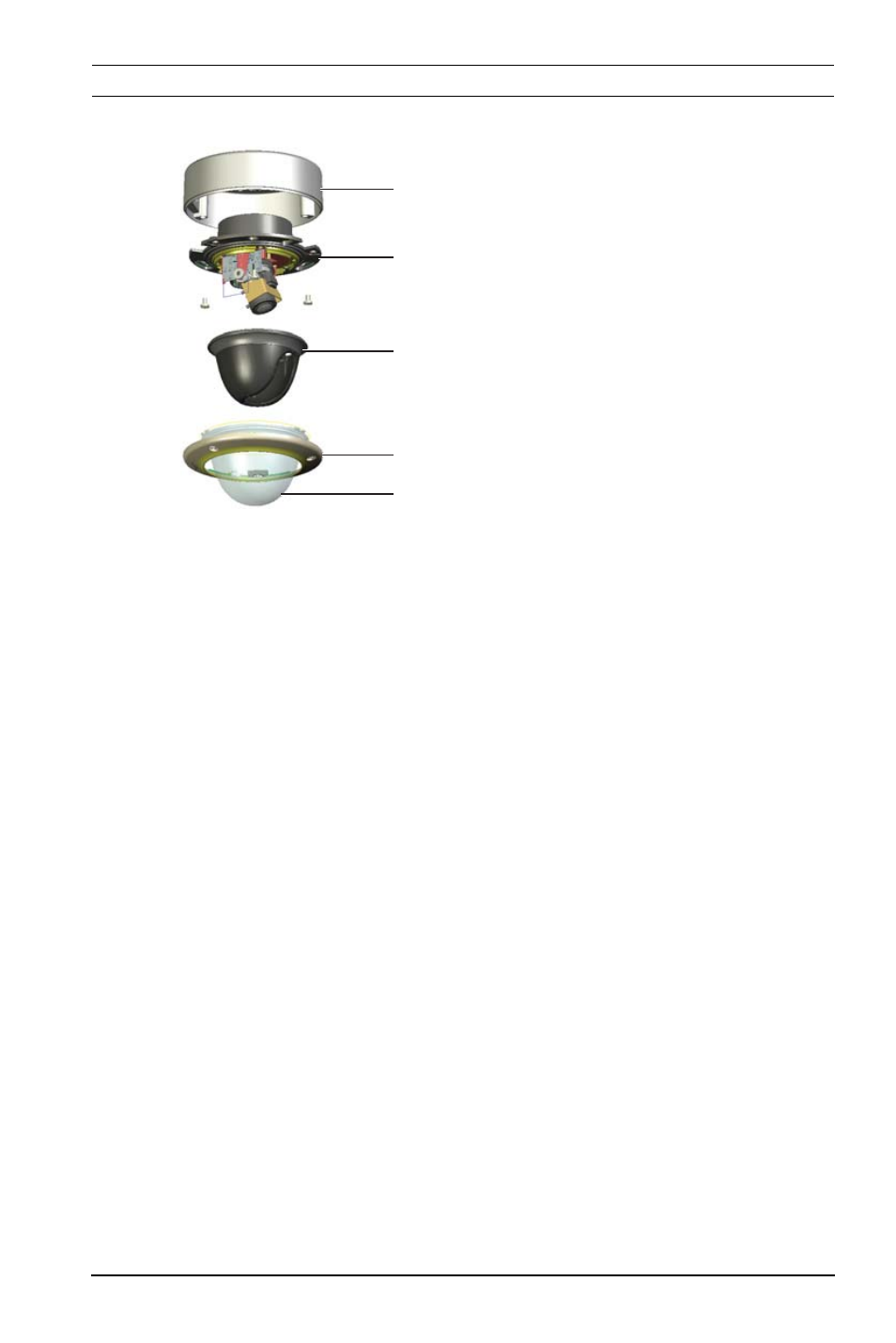

Рисунок 3.2 Установка на
поверхность
Короб для установки на поверхность
Модуль камеры и монтажное основание
Внутренний экран (с уплотнительным
кольцом)
Накладное кольцо
Камера
