Камера Dinion "день/ночь"
Подключения | ru
15
Bosch Security Systems
Руководство по установке и эксплуатацииF.01U.163.823 | v0.1 | 2010.01
3.3
Тревожный и релейный разъемы

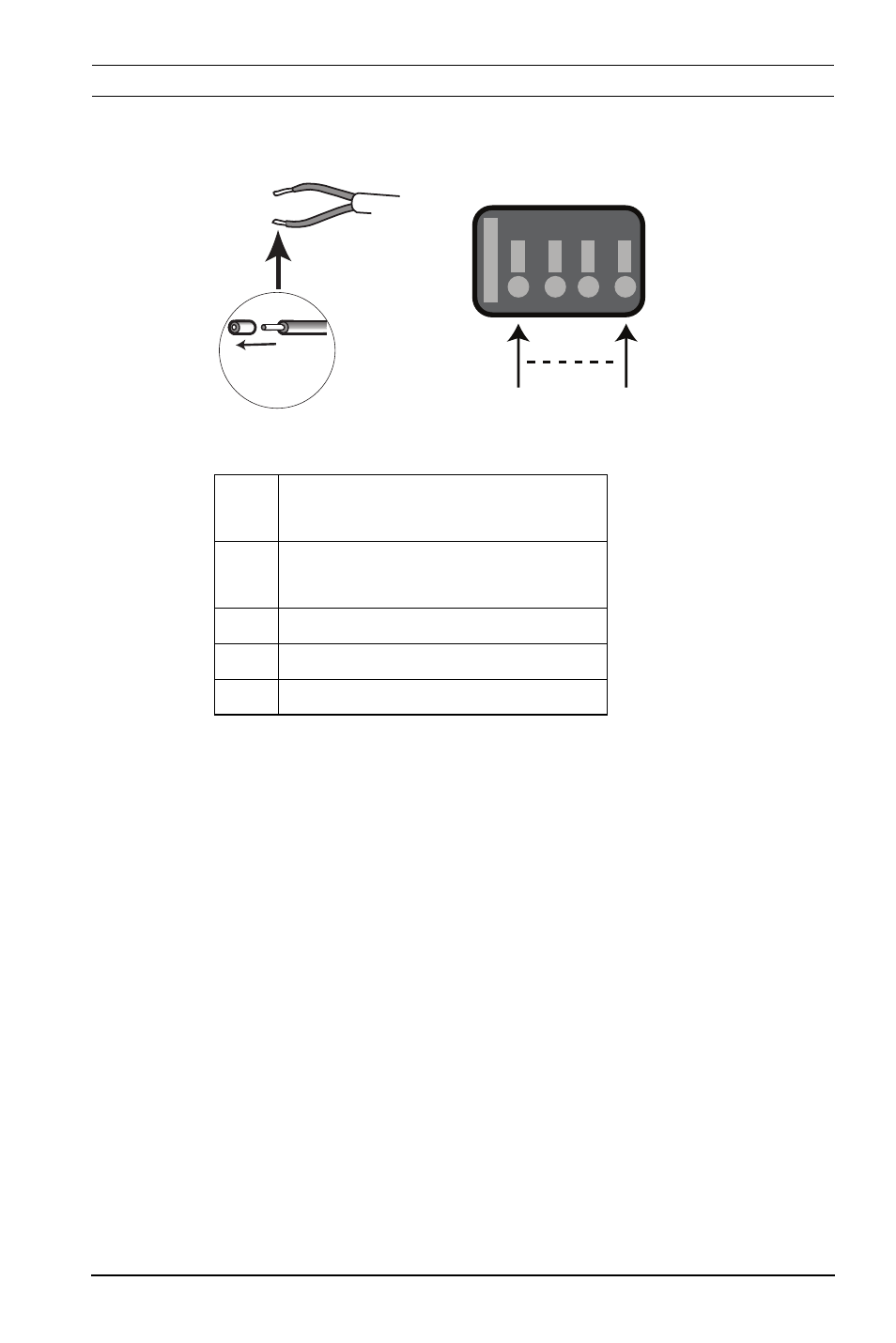

Рисунок 3.4 Штыревые контакты тревожного и релейного разъема
–
Макс. диаметр как витого, так и одножильного провода -
AWG 22-28.; срежьте 5 мм изоляции.
–
По умолчанию все релейные выходы нормально
разомкнуты; сигнал тревоги не подается.
–
Реле входа сигнализации, переключающие
характеристики: макс. напряжение 30 В перем. тока или
+40 В пост. тока. Макс. 0,5 А непрерывно, 10 ВА.
–
Вход сигнализации: TTL logic, +5 В номин., +40 В пост.
тока макс., пост. ток в сочетании с повышением
напряжения при 22 кОм до +3,3 В.
–
Вход сигнализации: настраиваемый на сигнал низкого
или высокого уровня.
–
Между заземлением камеры и каждым из контактов реле
возможно макс. 42 В.
Кон
такт
Гнездо сигнализации
1
Тревожный сигнал в системе
заземления
2
Вход сигнализации
3
Контакт релейного выхода 1
4
Контакт релейного выхода 2
ALARM
1
4
5 mm
(0.2 in)
