Подключения
3.1
Подключение питания
3.1.1
Камеры низкого напряжения

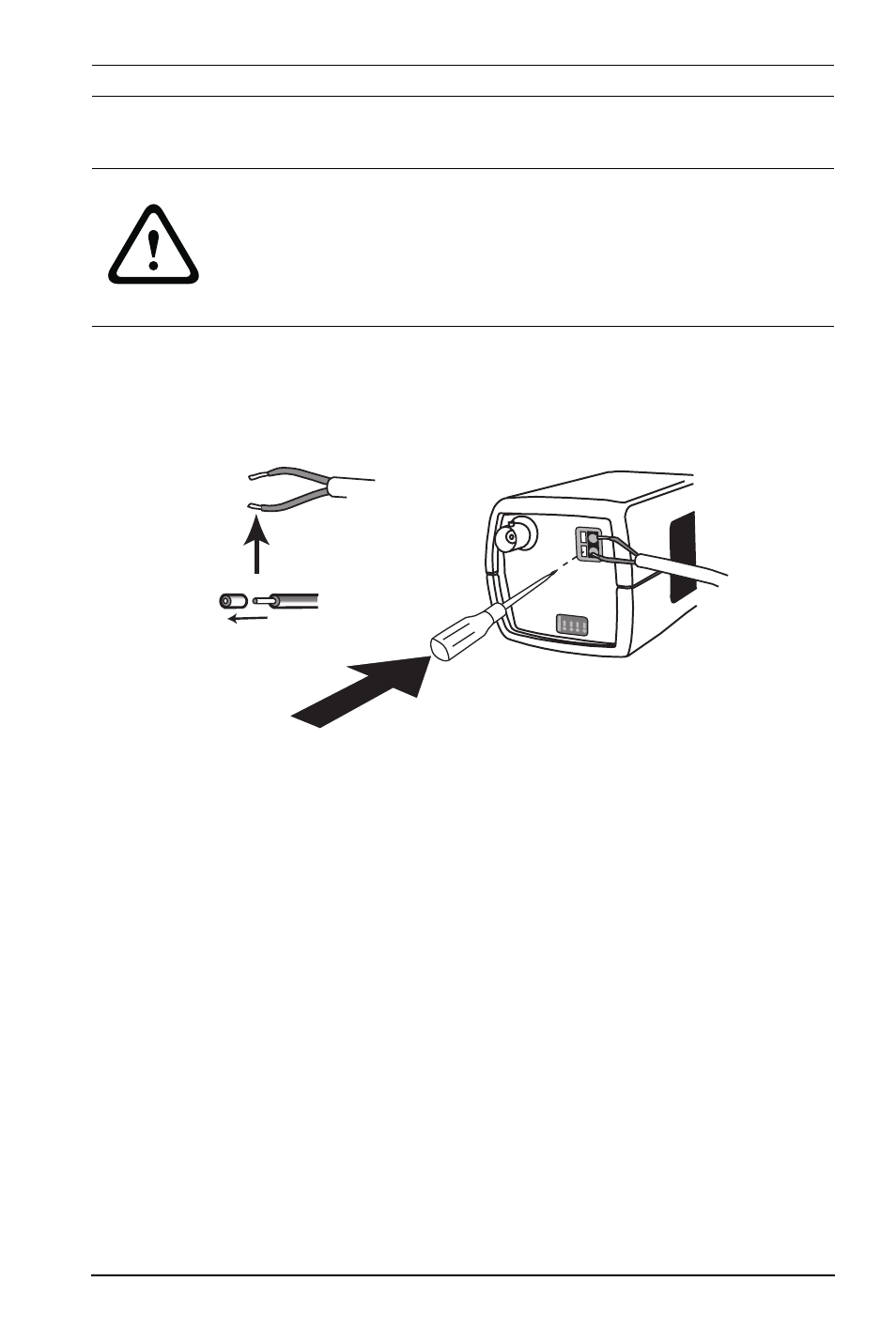

Рисунок 3.1 Подключение источника питания низкого напряжения
Подключите питание от источника питания класса 2 с 24 В
перем. тока или 12 В пост. тока следующим образом:
–
Используйте витой провод от 16 до 22 или одножильный
провод от 16 до 26 по стандарту AWG; срежьте 10 мм
изоляции.
–
Отогните петли и вставьте провода.
Примечание
Данные соединения не чувствительны к полярности.
ВНИМАНИЕ!
Прежде чем продолжить работу, отключите питание от кабеля
питания. Убедитесь, что напряжение устройства
соответствует напряжению и типу используемого источника
питания.
VIDEO
12 VDC
24 VAC
ALARM
10 mm
