14 ru | Подключения
Камера Dinion "день/ночь"
F.01U.163.823 | v0.1 | 2010.01Руководство по установке и эксплуатации
Bosch Security Systems
3.1.2
Камеры высокого напряжения

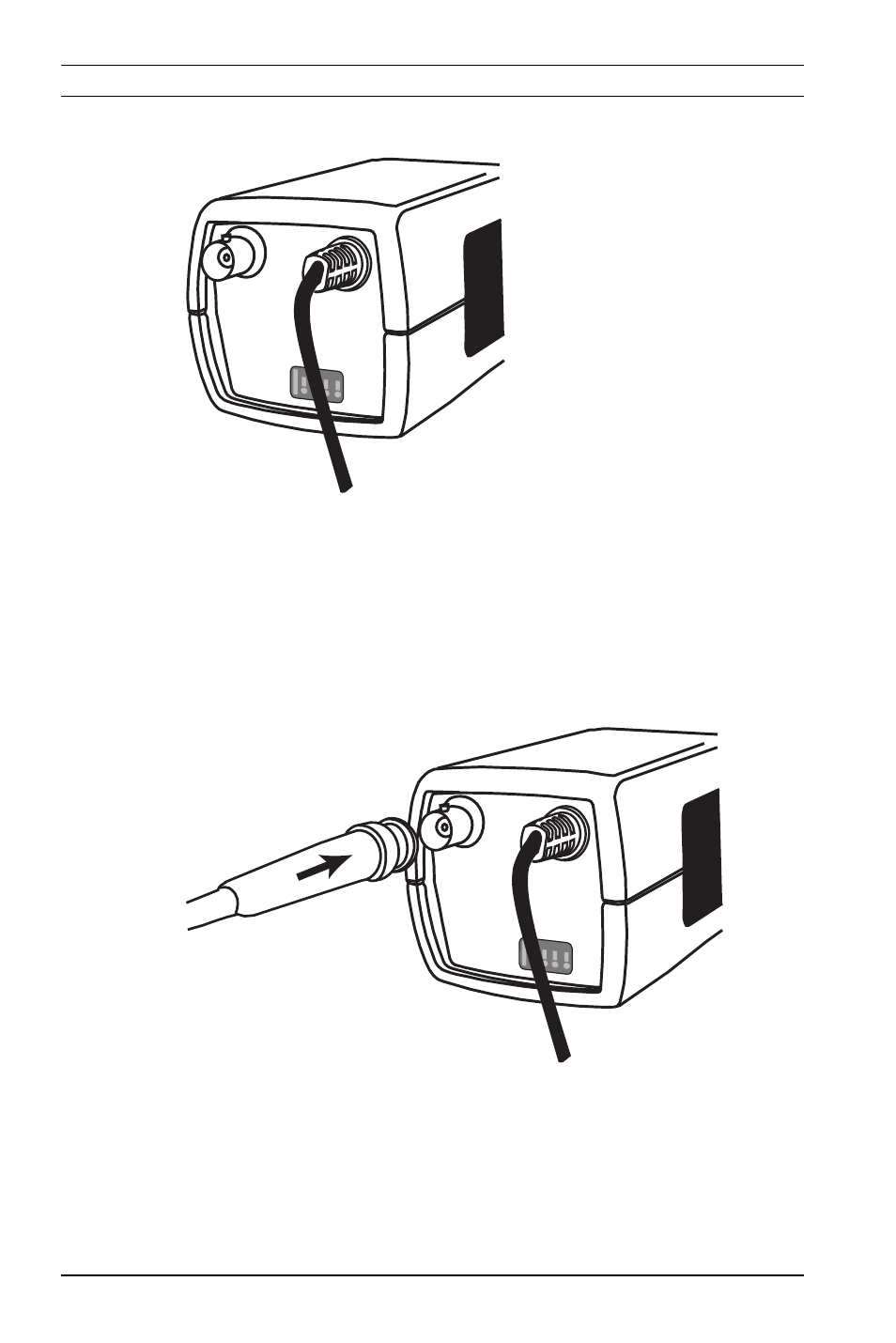

Рисунок 3.2 Подключение источника питания высокого напряжения
Подсоедините шнур питания камеры высокого напряжения
либо к розетке источника питания 230 В перем. тока, либо к
розетке 120 В перем. тока, в зависимости от модели.
3.2
Подключение видео
Рисунок 3.3 Разъемы BNC
3.2.1
Выходной видеосигнал
Камера оснащена разъемом BNC для подсоединения
коаксиального видеокабеля со штырьковым разъемом BNC.
VIDEO
ALARM
VIDEO
ALARM
Video BNC
