23
Carrier
Инструкция по монтажу, наладке и обслуживанию

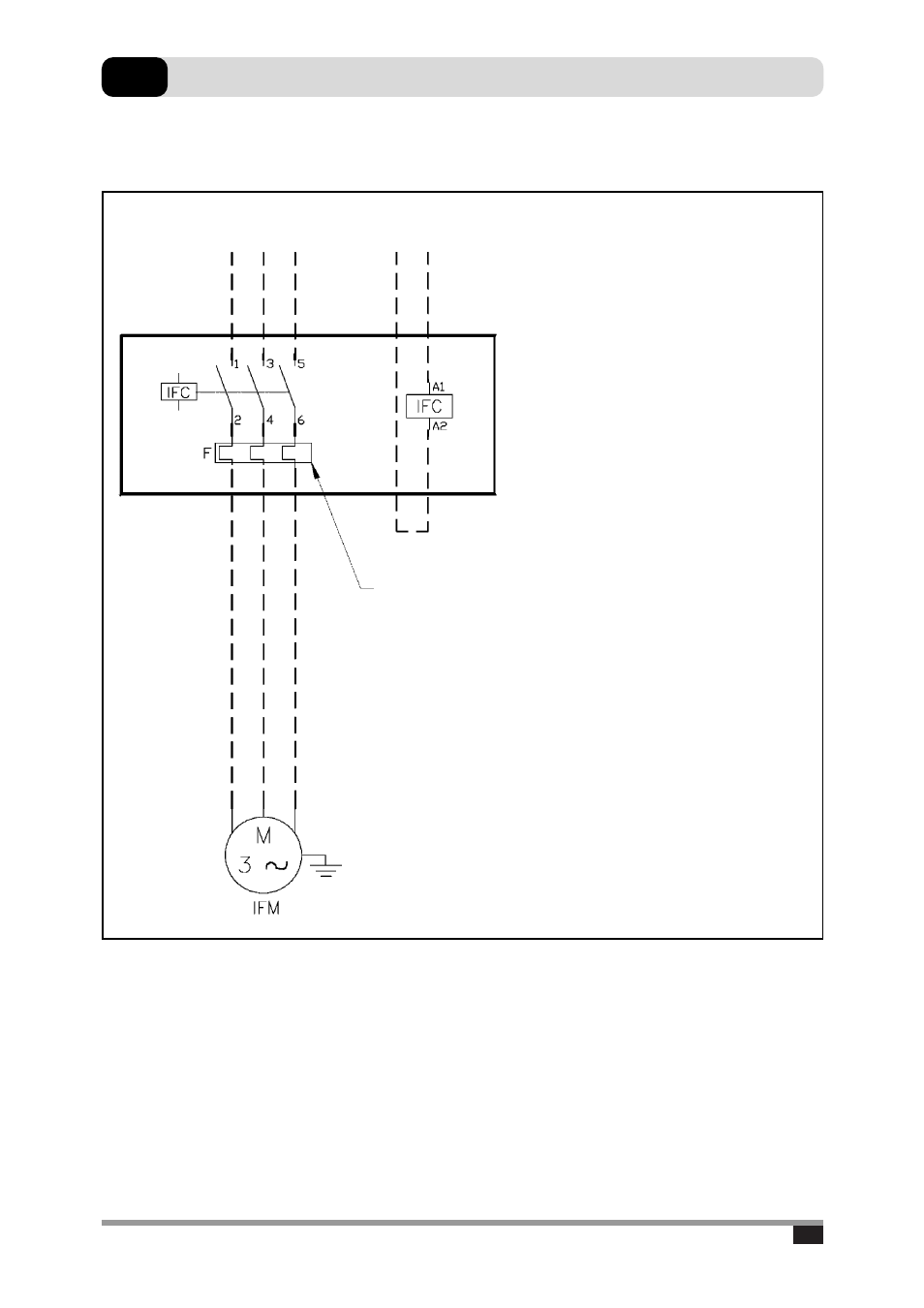

ЭЛЕКТРИЧЕСКАЯ СХЕМА
9
провода питания
сигнальные провода
Комплект для работы внешнего блока в
качестве испарителя, устанавливается во
внешнем блоке.
Внимание: см. электрическую схему
внешнего блока.
Выберите подходящее реле для защиты от
перегрузки, его параметры зависят от силы тока на
двигателе.
Обозначения:
соединения, выполняемые на месте установки
F реле защиты от перегрузки внутреннего блока
IFC контактор вентилятора внутреннего блока
IFM двигатель вентилятора внутреннего блока
