Инструкция по монтажу, наладке и обслуживанию
Таблица 1 Параметры фреонового трубопровода для агрегатов 40MS
Испаритель
40MS036
40MS057
40MS072
40MS090
Диаметр линии всасывания
3/4” (до 10 м)
7/8” (до 20 м)
1.1/8” (до 20 м)
1.1/8” (до 20 м)
7/8” (10 30 м)
1.1/8” (20 30 м)
1.3/8” (20 30 м)
1.3/8” (20 30 м)
Диаметр жидкостной линии
3/8”
1/2”
1/2”
1/2” (до 20 м)
3/4” (20 30 м)
Макс. длина трубопровода
30 м (эквивалентная длина каждого контура)
Максимальный перепад высот
между блоками
12 м
Заправка хладагентом
Заправка хладагентом и расчет переохлаждения и перегрева описаны
конденсатора + испарителя
в разделе 10 (стр. 24)
Дозаправка хладагентом
дополнительно 120 г на каждый 1 м длины каждого контура
Дозаправка маслом
при длине трубопровода до 30 м добавка масла не требуется
Испаритель
40MS120
40MS160
40MS180
Диаметр линии всасывания
1.1/4” (до 20 м)
1.1/8” (до 20 м)
1.1/8” (до 20 м)
1.3/8” (20 30 м)
1.3/8” (20 30 м)
1.3/8” (20 30 м)
Диаметр жидкостной линии
1/2”
5/8”
5/8”
Макс. длина трубопровода
30 м (эквивалентная длина каждого контура)
Максимальный перепад высот
внутренний блок ниже внешнего: 19,8 м
между блоками
внутренний блок выше внешнего: 22,9 м
Заправка хладагентом
Заправка хладагентом и расчет переохлаждения и перегрева описаны
конденсатора + испарителя
в разделе 10 (стр. 24)
Дозаправка хладагентом
дополнительно 120 г на каждый 1 м длины каждого контура
Дозаправка маслом
при длине трубопровода до 30 м добавка масла не требуется
4.7 Подключение дренажной системы
неправильно
правильно
Агрегаты серии 40 MS 057 180 имеют отверстие
для дренажа конденсата с левой стороны. На дренажной
трубке необходимо сделать сифон.
Оборудование для дренажа конденсата приобретается
отдельно от кондиционера. Трубка должна быть
диаметром не менее 3/4”, и сразу за блоком на ней
должен быть сделан сифон, обеспечивающий нормальное
удаление конденсата от кондиционера. При первом
запуске кондиционера сифон нужно заполнить чистой
водой, чтобы в трубку не засасывался воздух. Размеры
сифона зависят от предусмотренного давления (обратите
на это особое внимание в случае канализованной подачи
воздуха).
Убедитесь, что в месте установки нет пыли или других
мелких частиц загрязнений, которые не улавливаются
воздушными фильтрами, однако могут засорить
теплообменники.
Чтобы конденсат успешно удалялся во время работы
кондиционера, устанавливайте агрегат с небольшим
наклоном в сторону дренажной трубки (на 5 10 мм).

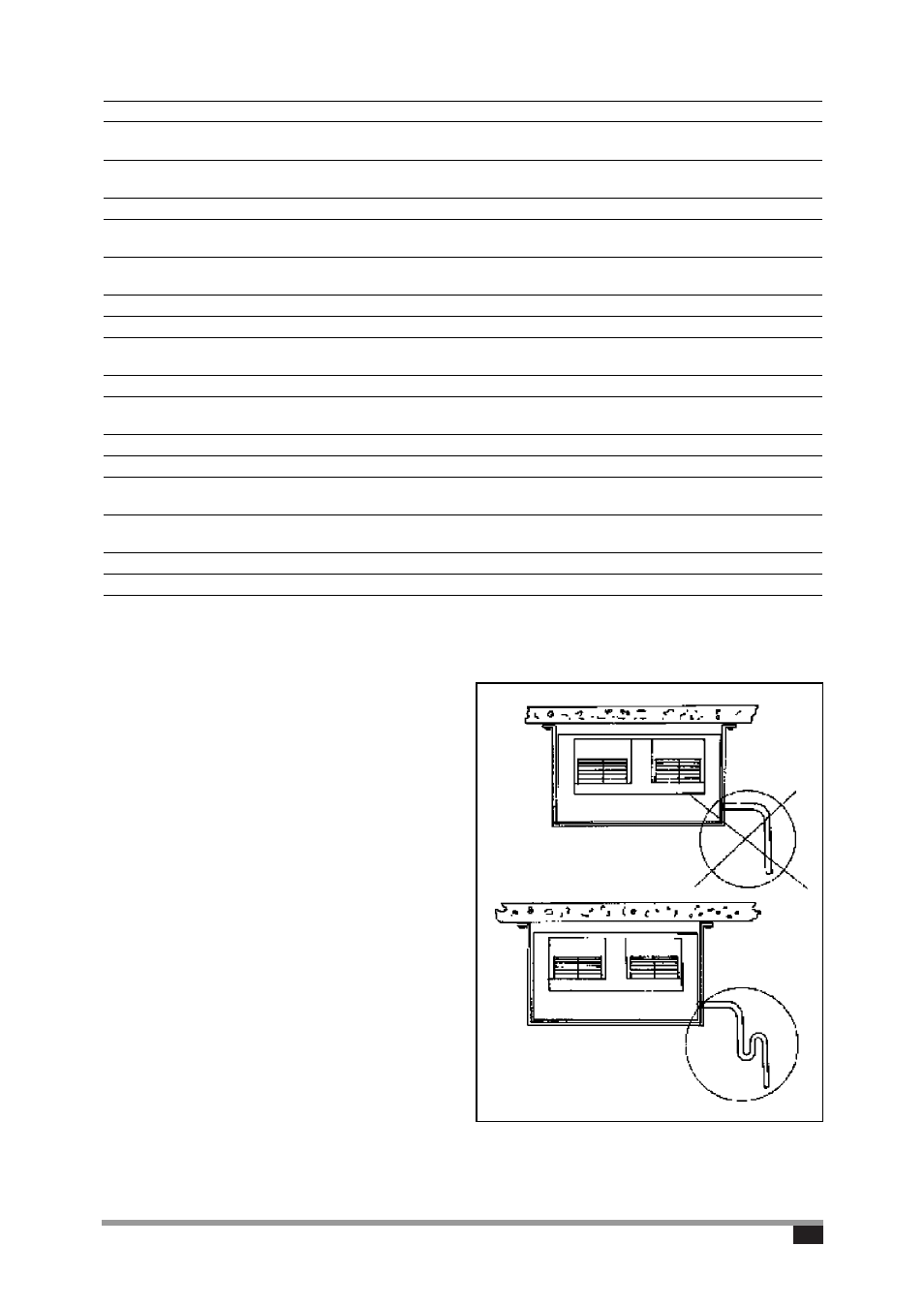

Рис. 6.
Дренаж конденсата
