Инструкция по эксплуатации Carrier 38LZA
Страница 7
7

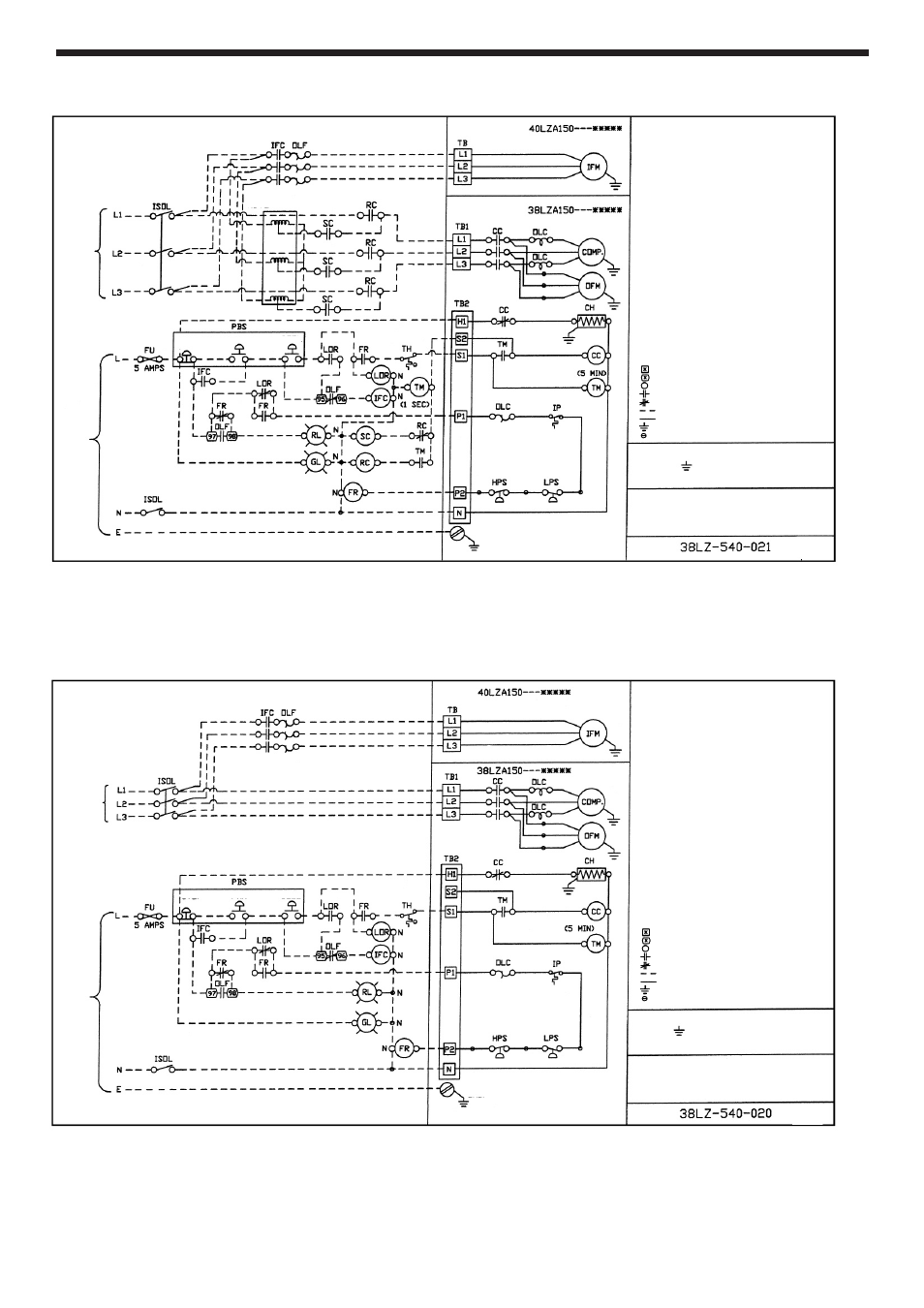

Электрическая монтажная схема комбинации 38LZA150 ñ 40LZA150
Стартер двигателя с реле высокого и низкого давления (перезапуск в ручном режиме)
питание
400 В ,
3 фазы,
50 Гц
питание
230 В ,
1 фаза,
50 Гц
заземление
питание
400 В ,
3 фазы,
50 Гц
питание
230 В ,
1 фаза,
50 Гц
заземление
Дополнит. компоненты и устройства, подключаемые на месте установки
Дополнит. компоненты и устройства, подключ. на месте установки
выкл. вент. охл.
выкл. вент. охл.
Схема с пусковым автотрансформатором
Обозначения:
CC - контактор компрессора
COMP - компрессор
CH - нагреватель картера компрессора
E - заземление нетоковедущих частей агрегата
FR - реле неисправности
FU - предохранитель
GL - зеленый индикатор
HPS - реле высокого давления
IFC - контактр вентилятора внутреннего блока
IFM - двигатель вентилятора внутреннего блока
IP - встроенный предохранитель
ISOL - разъединитель
L - фаза (провод под напряжением)
LOR - размыкающее реле
LPS - реле низкого давления
N - провод нейтрали
OFM - двигатель вентилятора внешнего блока
OLC - предохранит. компрессора от перегрузки
OLF - предохранит. вентилятора от перегрузки
PBS - кнопка выключателя
RL - красный индикатор
TB - клеммная колодка
TH - термостат
TM - таймер
-
клеммная колодка (маркированная)
- клемма (маркированная)
- клемма (немаркированная)
- контакты (нормально разомкнутые)
- контакты (нормально замкнутые)
- подключение на месте монтажа
- заводское подключение
- заземление
- сращивание проводов
Внимание!
Символ обозначает, что агрегат
подключен к заземляющему контакту.
Предупреждение:
Если подключения на месте монтажа
выполнены не в соответствии со схемой,
то предохранители не будут работать.
Обозначения:
CC - контактор компрессора
COMP - компрессор
CH - нагреватель картера компрессора
E - заземление нетоковедущих частей агрегата
FR - реле неисправности
FU - предохранитель
GL - зеленый индикатор
HPS - реле высокого давления
IFC - контактр вентилятора внутреннего блока
IFM - двигатель вентилятора внутреннего блока
IP - встроенный предохранитель
ISOL - разъединитель
L - фаза (провод под напряжением)
LOR - размыкающее реле
LPS - реле низкого давления
N - провод нейтрали
OFM - двигатель вентилятора внешнего блока
OLC - предохранит. компрессора от перегрузки
OLF - предохранит. вентилятора от перегрузки
PBS - кнопка выключателя
RL - красный индикатор
TB - клеммная колодка
TH - термостат
TM - таймер
-
клеммная колодка (маркированная)
- клемма (маркированная)
- клемма (немаркированная)
- контакты (нормально разомкнутые)
- контакты (нормально замкнутые)
- подключение на месте монтажа
- заводское подключение
- заземление
- сращивание проводов
Внимание!
Символ обозначает, что агрегат
подключен к заземляющему контакту.
Предупреждение:
Если подключения на месте монтажа
выполнены не в соответствии со схемой,
то предохранители не будут работать.
