4

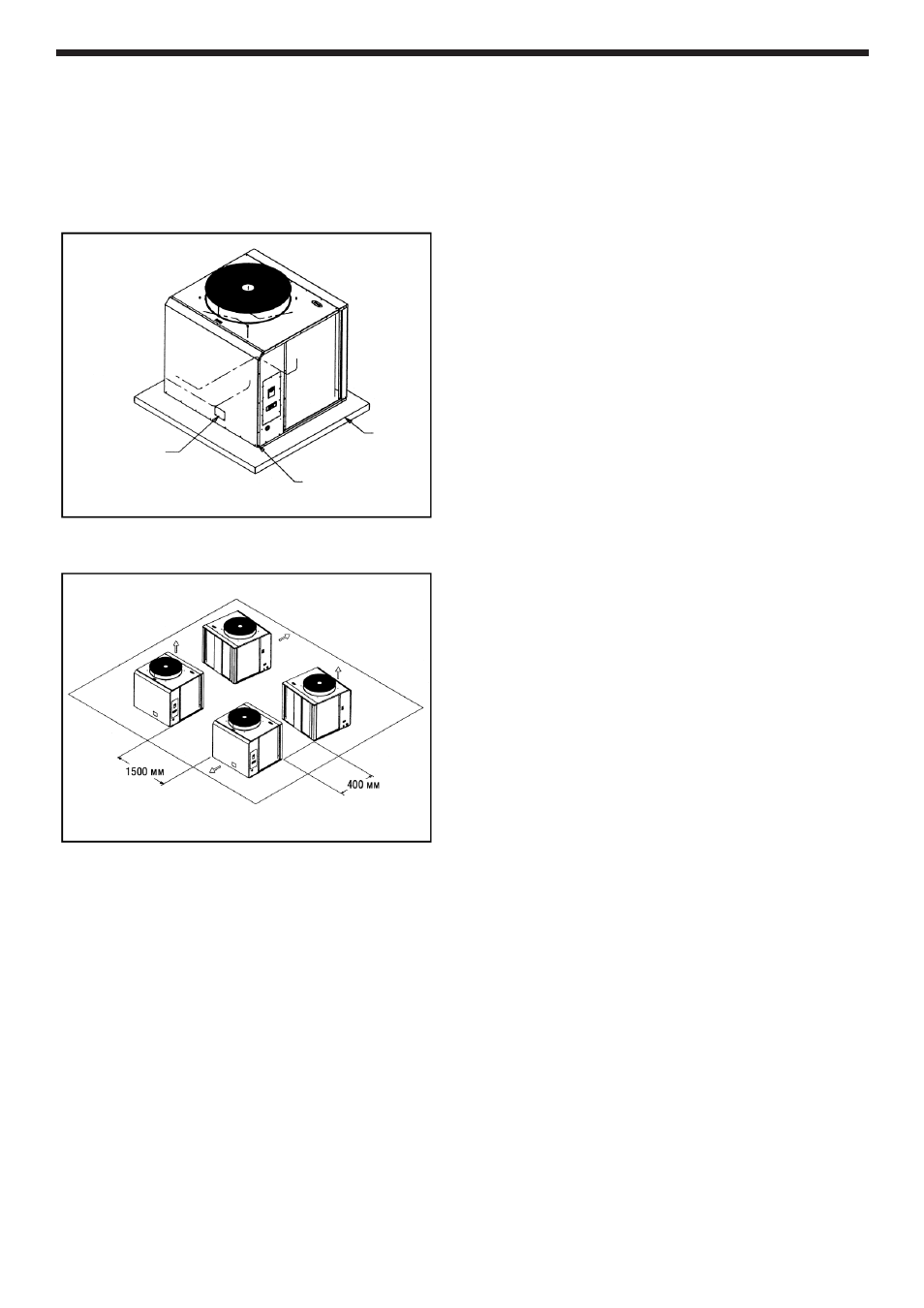

Рис. 4
Монтаж на земле
Рис. 5
Минимальные зазоры вокруг блоков
бетонное
основание
индикатор
уровня масла
в компрессоре
закрепите
анкерными
болтами
Крепление компрессорно-
конденсаторного блока
1. Установка на землю: блок нужно разместить на ровном
горизонтальном бетонном основании. Если условия
размещения или местные строительные правила
требуют закрепления блока, прикрепите его к
основанию анкерными болтами, продев их сквозь
отверстия в опоре (рис. 4).
2. Установка на крышу: блок нужно разместить на ровной
горизонтальной крыше или на каркасе. Если рядом
устанавливаются несколько компрессорно-конденсаторных
блоков, направление выхода воздуха из них должно быть
таким, как показано на рис. 5. Минимально допустимые
расстояния между блоками также показаны на рис. 5.
Транспортировка и подъем блоков
1. При транспортировке и подъеме компрессорно-
конденсаторных блоков используйте распорки,
предотвращающие повреждение панелей агрегата
и теплообменника. Избегайте резких перемещений,
ударов и падения блока.
2. Во избежания повреждений не снимайте упаковку
с блока, пока не переместите его к месту монтажа.
3. Не наклоняйте блок на угол больше 15°.
Фреоновый трубопровод
1. Длина трубопровода серьезно влияет на срок службы
и производительность компрессора. Чем длиннее
трубопровод и чем больше в нем изгибов, тем ниже
холодопроизводительность системы. Поэтому старайтесь
по возможности уменьшить длину труб и число изгибов,
а также не изменяйте диаметр газовой и жидкостной
линий холодильного контура.
2. Если длина трубопровода превышает максимально
допустимую, то Carrier прекращает действие своих
гарантийных обязательств. Предельно допустимые
параметры трубопровода указаны в таблицах 2 и 3
и на рисунках 6.1, 6.2 и 6.3.
3. Чтобы вибрация труб не передавалась зданию, нужно
закрепить и изолировать трубы. Если трубопровод
проходит сквозь отверстие в стене, изолируйте
пространство между трубой и стеной, чтобы снизить
вибрацию. Оставьте небольшой зазор между стеной и
агрегатом, чтобы предотвратить вибрацию.
4. Не размещайте часть трубопровода под землей, иначе
во время длительного перерыва в работе кондиционера
хладагент перетечет в подземную часть трубопровода.
Это может привести к повреждению компрессора
при последующем запуске.
5. Если трубы холодильного контура или внутренний
теплообменник (испаритель) были открыты и запол-
нялись воздухом дольше 5 минут, то их следует
ваккуумировать (до 1000 микрон), чтобы удалить
загрязнения и влагу из системы.
