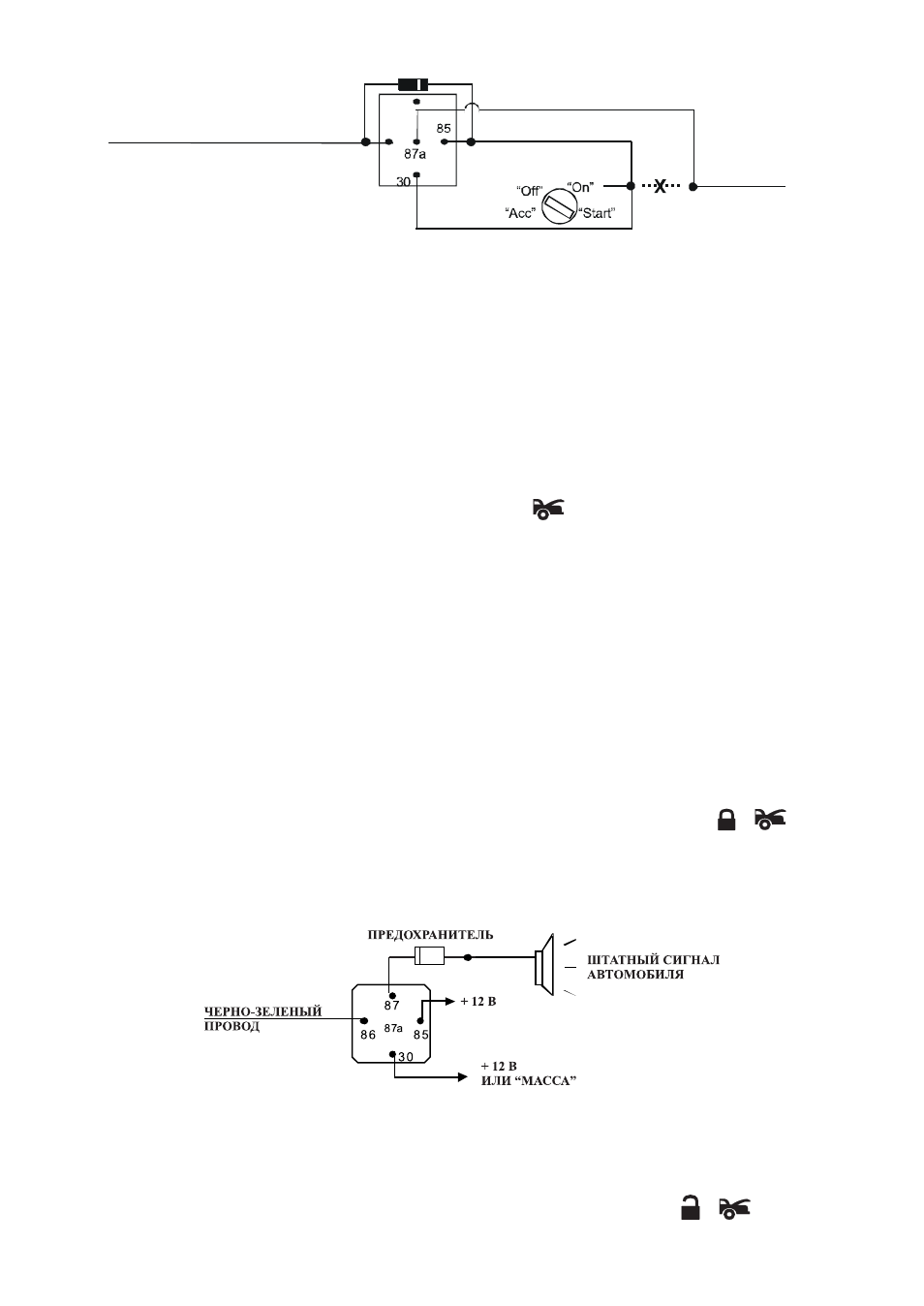

9
87
86
IN4003 ДИОД
H9/6 ОРАНЖЕВО-БЕЛЫЙ
К БЛОКИРУЕМЫМ
РАЗРЕЗАТЬ
ЦЕПЯМ
Розовый провод – выход для отпирания дверей пассажиров
Выход формирует сигнал отрицательной полярности с нагрузочной способностью до 300мА.
Данная функция обеспечивает полноценное автоматическое управление замками дверей. Для
этого автомобиль должен быть оснащен электроприводами замков дверей, но не кнопкой или
переключателем, которые запирают и отпирают все двери одновременно. Когда функция двух
шагового отпирания дверей реализована, при выключении режима охраны отпирается только
дверь водителя. Для того, чтобы отпереть двери пассажиров, необходимо нажать кнопку брелка
еще раз, причем не позже чем через 3 секунды после выключения режима охраны.
Серый провод – выход третьего канала (см. раздел «Программируемые
функции», таблица №4, функция 1)
Отрицательный сигнал длительностью 1 секунда появляется на этом выходе при активизации
его длительным, более 2-х секунд, нажатием кнопки
брелка. Нагрузочная способность
выхода третьего канала – 200 мА. Он предназначен для дистанционного отпирания багажника
или управления другими устройствами. Выход может быть также запрограммирован для работы
в следующих режимах: «защелки» и таймерного выхода с длительностью сигналов от 1 секунды
до 2-х минут.
Черно-зеленый провод – выход четвертого канала или выход управления
штатным звуковым сигналом автомобиля (см. раздел «Программируемые
функции», таблица №4, функция 2)
Выходной сигнал четвертого канала имеет потенциал «массы» при нагрузочной способности до
200 мА.
Выход четвертого канала, мгновенный выход (заводская установка)
Четвертый канал управления дополнительными устройствами программируется пользователем
и может управляться брелком в режиме непрерывного нажатия или «защелки», а также иметь
длительность выходного сигнала от 1 секунды до 2-х минут.
Для управления четвертым каналом необходимо нажать одновременно кнопки и
брелка.
Выход управления штатным звуковым сигналом автомобиля
Этот провод может быть использован для подключения штатного звукового сигнала автомобиля
в качестве дополнительного звукового сигнала тревоги. Этот маломощный отрицательный
выход должен подключаться к цепи управления звуковым сигналом.
Черно-красный провод – выход пятого канала (см. раздел «Программируемые
функции», таблица №4, функция 3)
Пятый канал управления дополнительными устройствами программируется пользователем и
может иметь длительность выходного сигнала от 1 секунды до 2-х минут. Выходной сигнал
пятого канала имеет потенциал «массы» при нагрузочной способности до 200 мА.
Для управления пятым каналом необходимо нажать одновременно кнопки и
брелка.
