8
УСТроЙСТВо наСоСа МоТоПоМПЫ

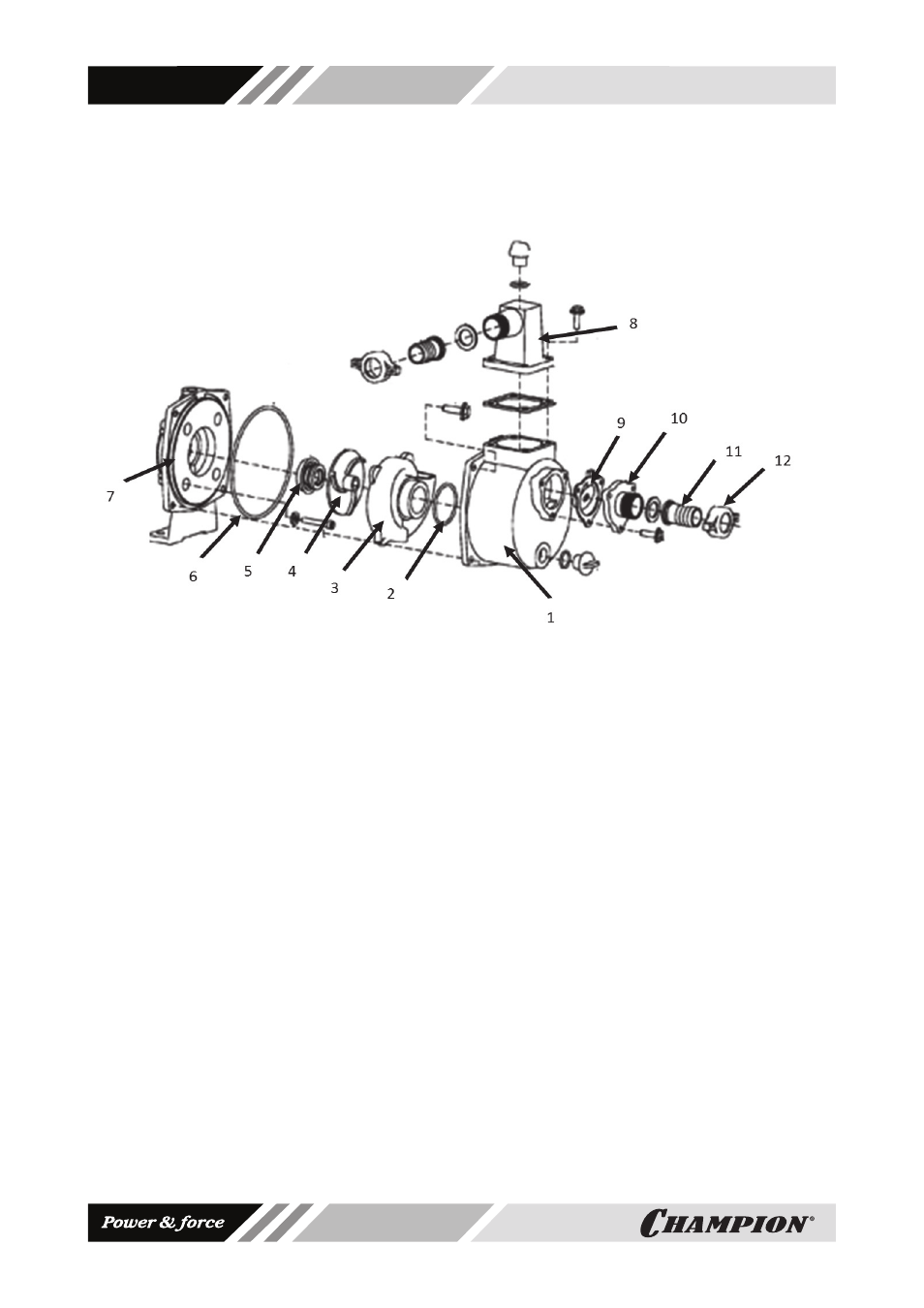

Устройство водяного насоса схематично показано на рис.4. Основные детали насоса:
рис.5
1,7 корпус помпы 2. Уплотнение корпуса крыльчатки (улитки) 3. корпус крыльчатки (улитка) 4. крыль-
чатка (рабочее колесо) 5. сальник крыльчатки 6. Уплотнение корпуса помпы 8. Фланец напорный 9.
Обратный клапан 10. Фланец всасывающий 11. Патрубок рукава 12. Гайка фланца.
ПринЦиП раБоТЫ ВодЯноГо наСоСа
Принцип работы водяного насоса заключается в центробежном эффекте отбрасывания име-
ющейся в корпусе воды рабочим колесом (4) внутри корпуса насоса и формировании потока
улиткой (3) в направлении напорного патрубка. При этом ближе к оси вращения рабочего ко-
леса возникает разряжение, позволяющее открыть обратный клапан и всасывать воду через
всасывающий патрубок. Всасывание начинается спустя некоторое время после пуска двига-
теля, в зависимости от высоты всасывания. Перенос воды до насоса и от насоса осуществля-
ется с помощью рукавов, которые присоединяются непосредственно к насосу через патруб-
ки(11) с помощью хомутов.
