21

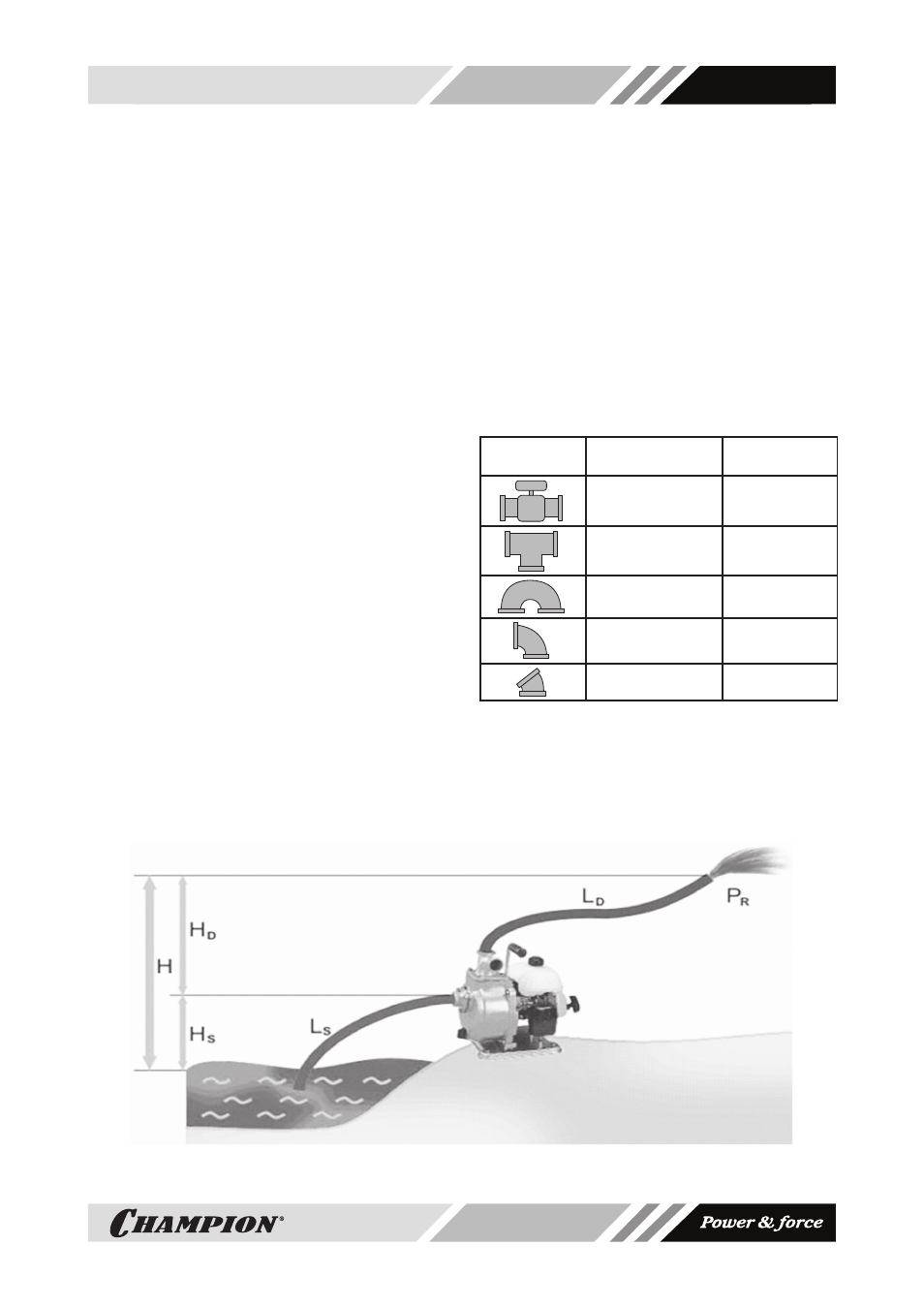

раСчеТ ПроиЗВодиТеЛЬноСТи
МоТоПоМПЫ
Выбор модели помпы зависит от ее приме-
нения для конкретных условий. исходными
данными для выбора помпы являются:
1. Максимальная производительность (л/
мин.),
2. Высота водяного столба между распо-
ложением помпы и точкой разбора.
3. Потери во время передачи воды (ги-
дравлическое сопротивление в трубо-
проводах, соединениях, кранах).
Q — производительность (л/мин).
H = Hs + Hd + Pr - высота точки разбора от
поверхности забора воды, где:
Hs — высота расположения помпы по от-
ношению к уровню поверхности забора
воды (не более 8,5 метров для самовса-
сывающих устройств по закону Торри-
челли);
Hd — высота подъема;
Pr — давление жидкости на выходе из точки
разбора примерно 1 атм.(10 м водяного
столба).
L — общая длина трубопровода от точки за-
бора до точки разбора.
L = Ls + Ld + K, где
Ls — длина трубопровода от точки забора до
помпы,
Ld — длина от помпы до точки разбора,
K — эквивалент в метрах гидравлических
потерь в трубопроводах, соединениях и
кранах (приведен в таблице рис.18).
ТаБЛиЦа ГидраВЛичеСких
СоПроТиВЛениЙ (к)
Рисунок Тип соединения
Гидравличе-
ские потери
кран полностью
открытый
1 м
Т – образный
переходник
3 м
разворот на180º 2,5 м
Поворот на 90º 2 м
изгиб на 45º 1,5 м
рис.18
рис.17
