23
L — общая длина трубопровода от точки забора до точки разбора
L = Ls + Ld + K, где
Ls — длина трубопровода от точки забора до помпы,
Ld — длина от помпы до точки разбора,
K — эквивалент в метрах гидравлических потерь в трубопроводах, соединениях и кранах (при-
ведены в таблице).
Пример расчета:
Для мотопомпы с максимальной производительностью 600 л/мин. (2 дюйма на входе +2 дюй-
ма на выходе, 50+50 мм) установленной на расстоянии 2 м от водоема (Ls = 2 м) с длиной по-
дающего шланга 50 м (Ld = 50 м).
Дополнительно подсоединен кран (K = 1 м) согласно таблице гидравлических сопротивлений.
Помпа установлена на высоте 5 м от поверхности забора (нs = 5 м).
Высота точки разбора от мотопомпы предполагается 2 м (нd = 2 м).
Желаемое давление на выходе (в точке разбора) должно составлять 0,5 атм., что
соответствует примерно 5 м водяного столба (Pr = 5 м).

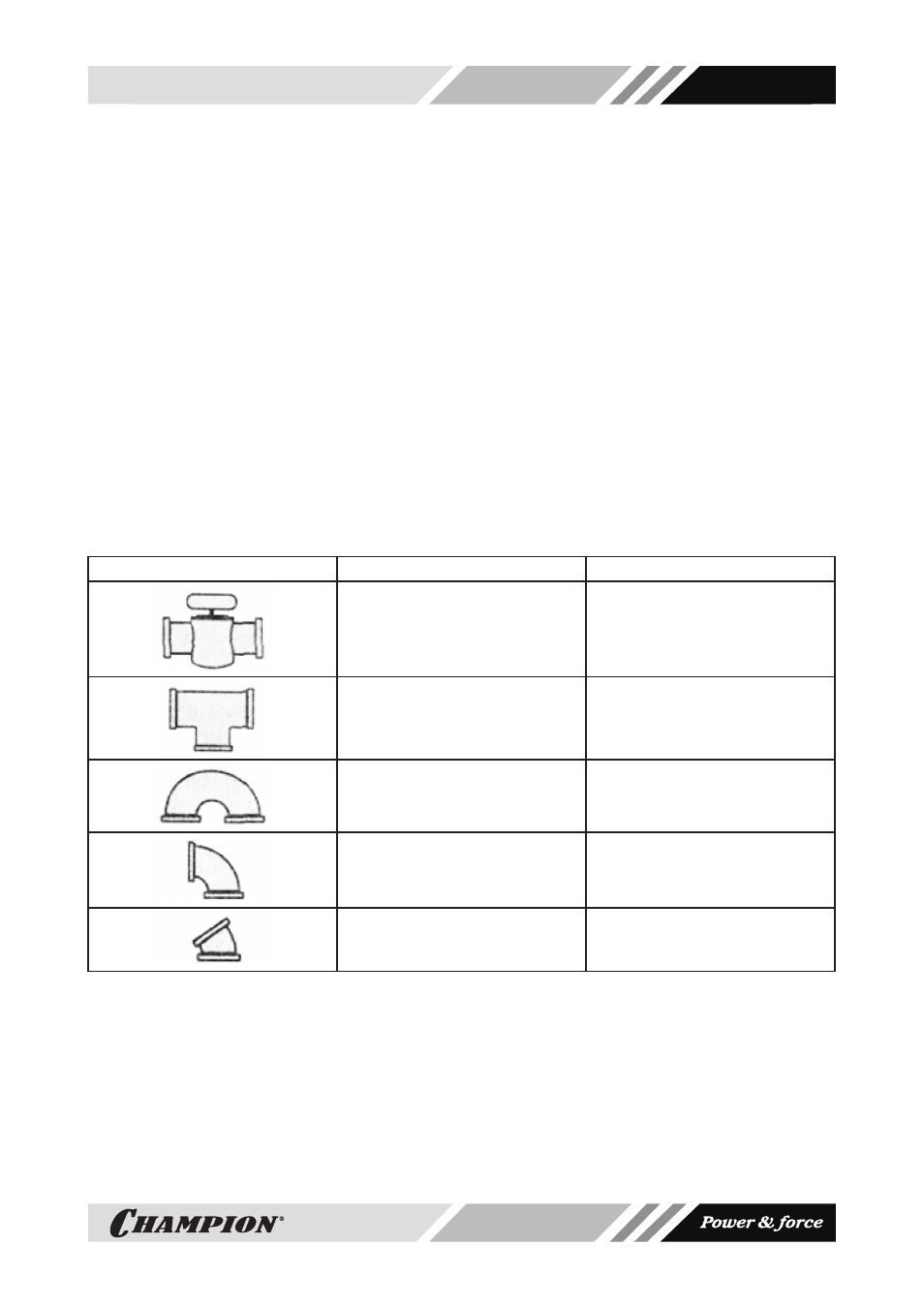

Таблица гидравлических сопротивлений (к)
Рисунок
Тип соединения
Гидравлические потери
кран полностью открытый
1 м
Т – образный переходник
3 м
разворот на180º
2,5 м
Поворот на 90º
2 м
изгиб на 45º
1,5 м
1. расчет общей длины трубопроводов L = Ls+Ld+K = 2+50+1 = 53 м
2. расчет общей высоты подъема H = Hs+Hd+Pr = 5+2+5 = 12 м
3. Для определения расхода воды в точке забора необходимо найти эквивалентную высоту
подъема по формуле Hэ = H+0,25L,в нашем случае
Hэ = 12+0,25x53 = 25 м
4. на графике зависимости высоты подъема от производительности мотопомпы (рис.20) на-
ходим величину расхода , она составляет примерно 200л.
