8
УСТроЙСТВо наСоСа МоТоПоМПЫ

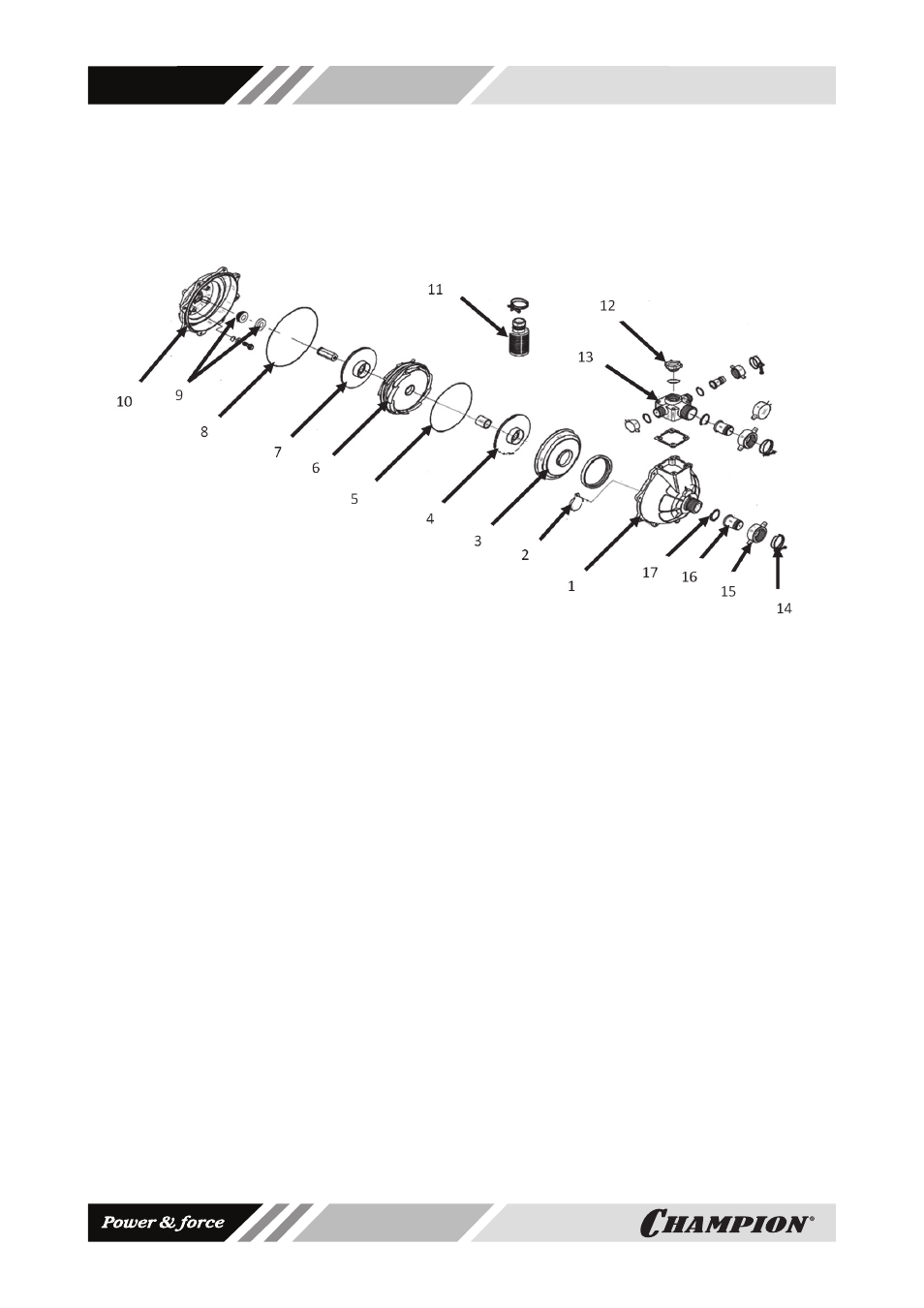

Устройство водяного насоса схематично показано на рис.4. Основные детали насоса:
рис.4
1,10. корпус помпы 2. Обратный клапан 3.корпус крыльчатки 4,7. крыльчатка
5. Уплотнение крыльчатки 6. рабочее колесо с лопастями 8. Уплотнение корпуса помпы
9. сальник крыльчатки 11. Фильтр всасывающий 12. Пробка заливной горловины
13. Фланец напорный 14. хомут крепления рукава 15.Гайка фланца
16. Патрубок для подсоединения рукавов 17. Уплотнение патрубка
