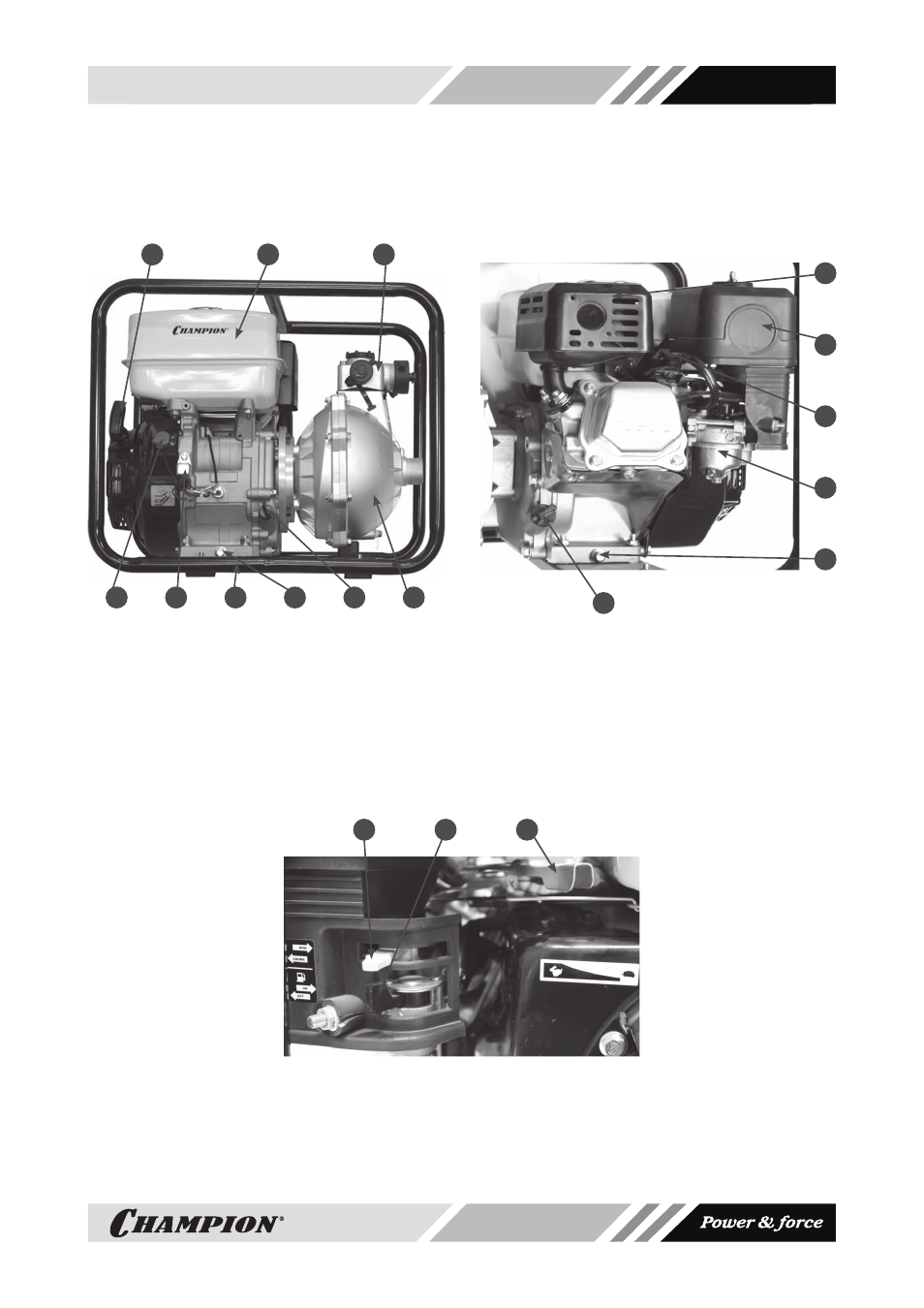

раСПоЛожение оСноВнЫх УЗЛоВ
и орГаноВ УПраВЛениЯ
4
5
1
2
3
6
7
8
9
рис.1
1.рама 2. Датчик уровня масла
3.Выключатель зажигания 4.стартер ручной
5.Бак топливный 6.Фланец напорный
7.корпус насоса 8.Маслоналивная горловина со
щупом 9.Пробка для слива масла.
1
2
3
4
5
6
рис.2
1.Глушитель 2. корпус воздушного фильтра
3.свеча зажигания 4. карбюратор
5.Пробка для слива масла.
6. Маслоналивная горловина
рЫчаГи УПраВЛениЯ карБЮраТора
1
2
3
рис.4
1.рычаг топливного крана 2. рычаг воздушной заслонки 3.рычаг регулировки оборотов двигателя.
