Инструкция по эксплуатации CHAMPION GHP40-2
Страница 12
Advertising
12
1
2
3
4
5
6

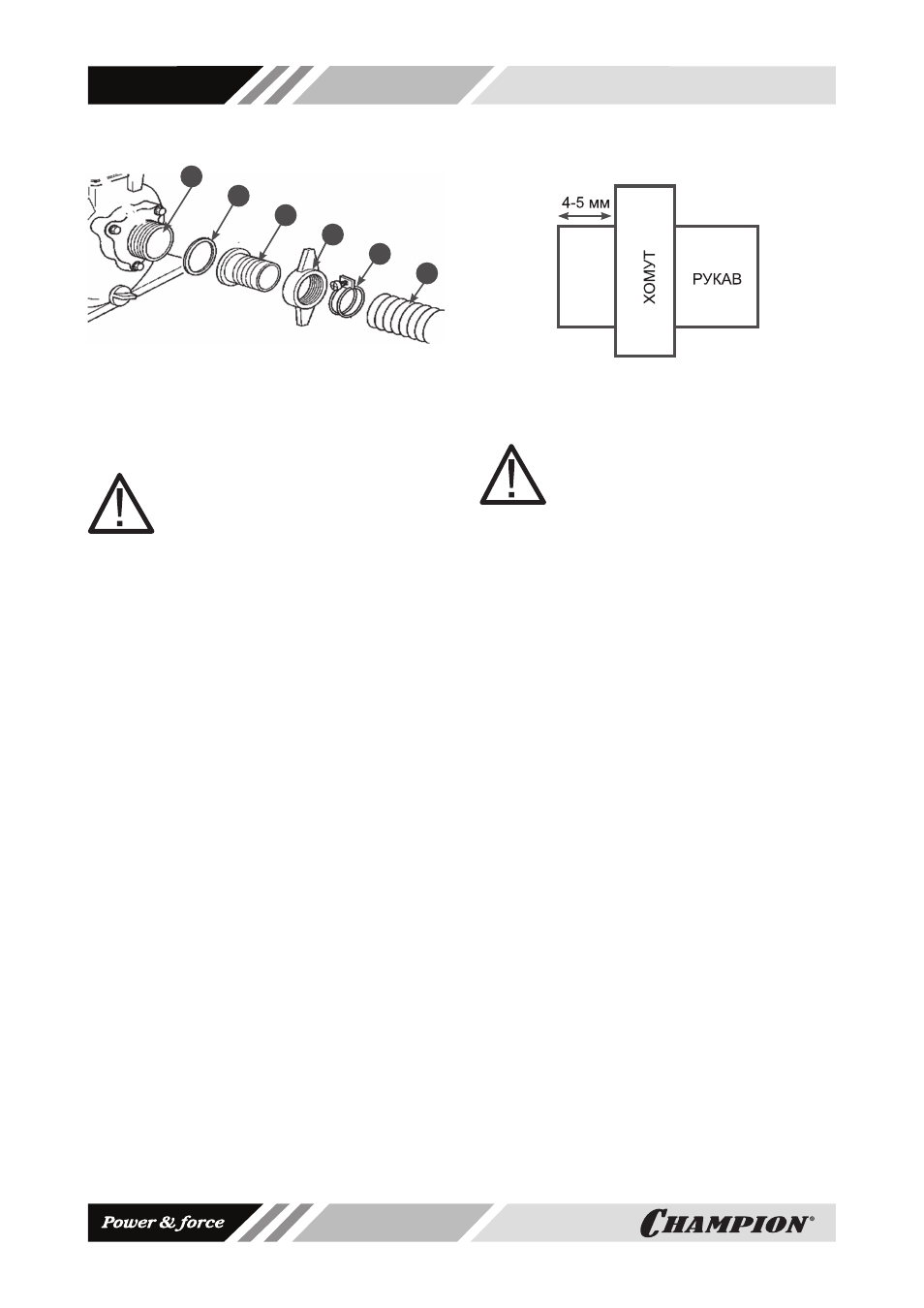

рис.8
1.Всасывающий рукав 2.хомут крепления рукава
3.Гайка фланца 4.Всасывающий патрубок
5. Уплотнительная прокладка 6.Всасывающий
фланец насоса.
ВНИМАНИЕ!
При монтаже следите за тем,
чтобы под хомутом не было скла-
док стенок рукавов. Затяжка хо-
мута не должна превышать 40%
толщины стенки рукава. Рассто-
яние между торцом рукава и тор-
цом хомута должно быть не менее
4-5 мм (Рис.9)
рис.9
Таким же образом установите напорный ру-
кав.
ВНИМАНИЕ!
Обязательно установите фильтр
на всасывающий рукав перед нача-
лом работы. Фильтр исключает
попадание внутрь насоса мусора,
который может забить рабочее
колесо и привести к его поврежде-
нию.
