Подключение
INFO
Не подключайте шнур питания к сети до окончания подключения всех остальных кабелей.
Отсоедините крышку контактных разъемов от
главного устройства и подсоедините кабели,
пропустив их через отверстие в крышку контактных
разъемов.

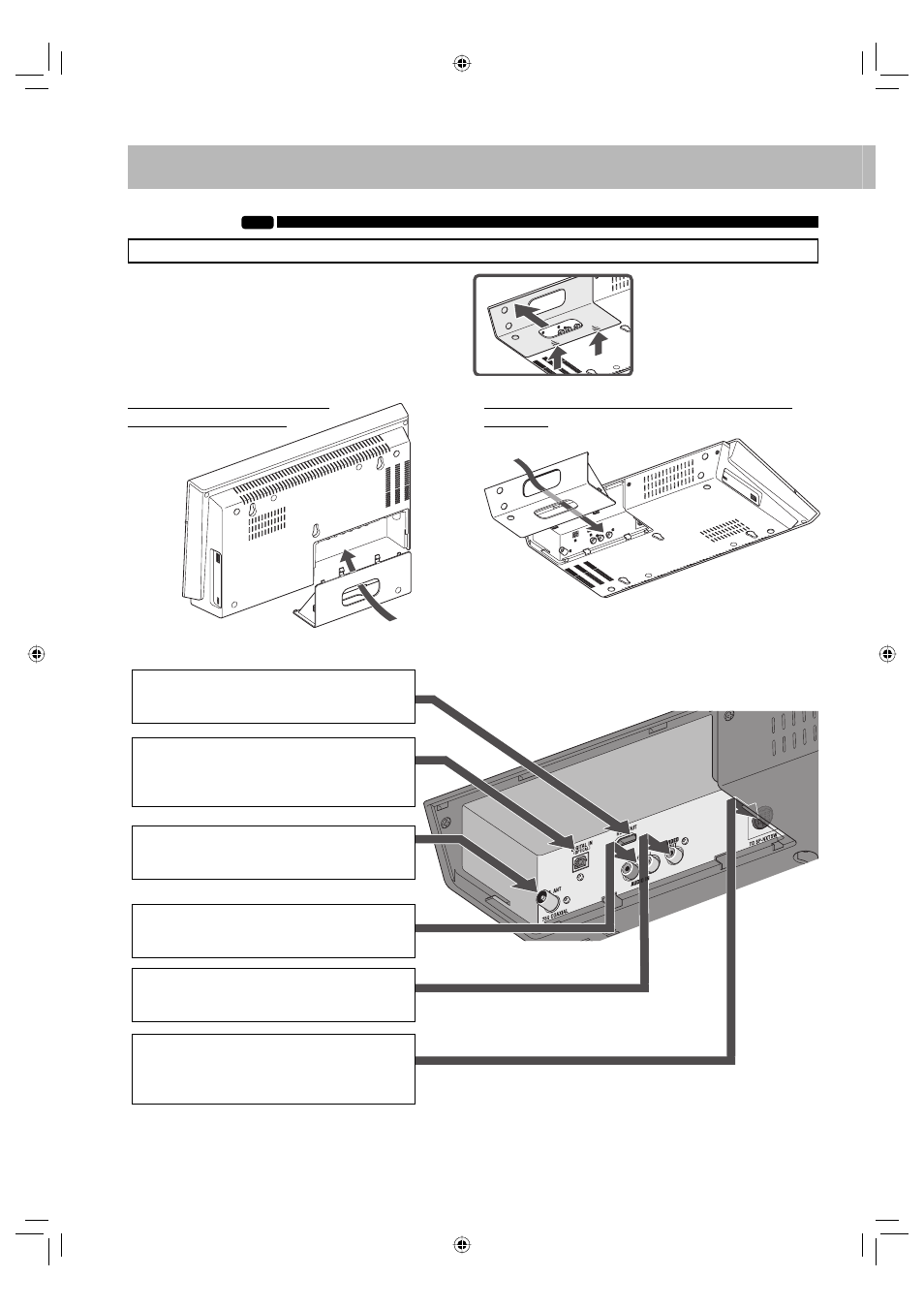

Задняя панель главного устройства
@ TO SP-NXT5W
От сабвуфера (с помощью прилагаемого
в комплекте поставки системного кабеля)
См. стр. 7.
~ VIDEO OUT
От входа телевизора/монитора
См. стр. 6.
~ HDMI OUT
От входа телевизора/монитора
См. стр. 6.
При установке главного устройства в горизонтальном
положении
! FM. ANT
От антенны FM
См. стр. 6.
⁄ AUDIO IN
От выхода аналогового аудиоустройства
См. стр. 7.
Как отсоединить крышку
контактных разъемов
Шнуры
Шнуры
При установке главного устройства
в вертикальном положении
Ÿ DIGITAL IN (OPTICAL)
С выхода устройства Blu-ray или
цифровой телевизионной приставки
См. стр. 6.
• При монтаже главного устройства на стене
используйте то же отверстие, которое показано на
рисунке выше (см. стр. 10).
• После завершения выполнения всех соединений снова подсоедините крышку контактных разъемов к главному
устройству.
