4
При установке главного устройства в горизонтальном
положении
Установите переключатель DISPLAY MODE в
положение “H” (горизонталь).
Подготовка
При установке главного устройства в вертикальном
положении
Установите переключатель DISPLAY MODE в
положение “V” (вертикаль) и подсоедините
прилагаемую стойку к главному устройству (см. стр. 9).
• При монтаже главного устройства на стену (см. стр. 10)
также устанавливайте переключатель DISPLAY MODE
в положение “V”.
• При установке главного устройства в вертикальном
положении прочно подсоедините прилагаемую
стойку к задней панели главного устройства после
завершения выполнения соединений (см. стр. 9).

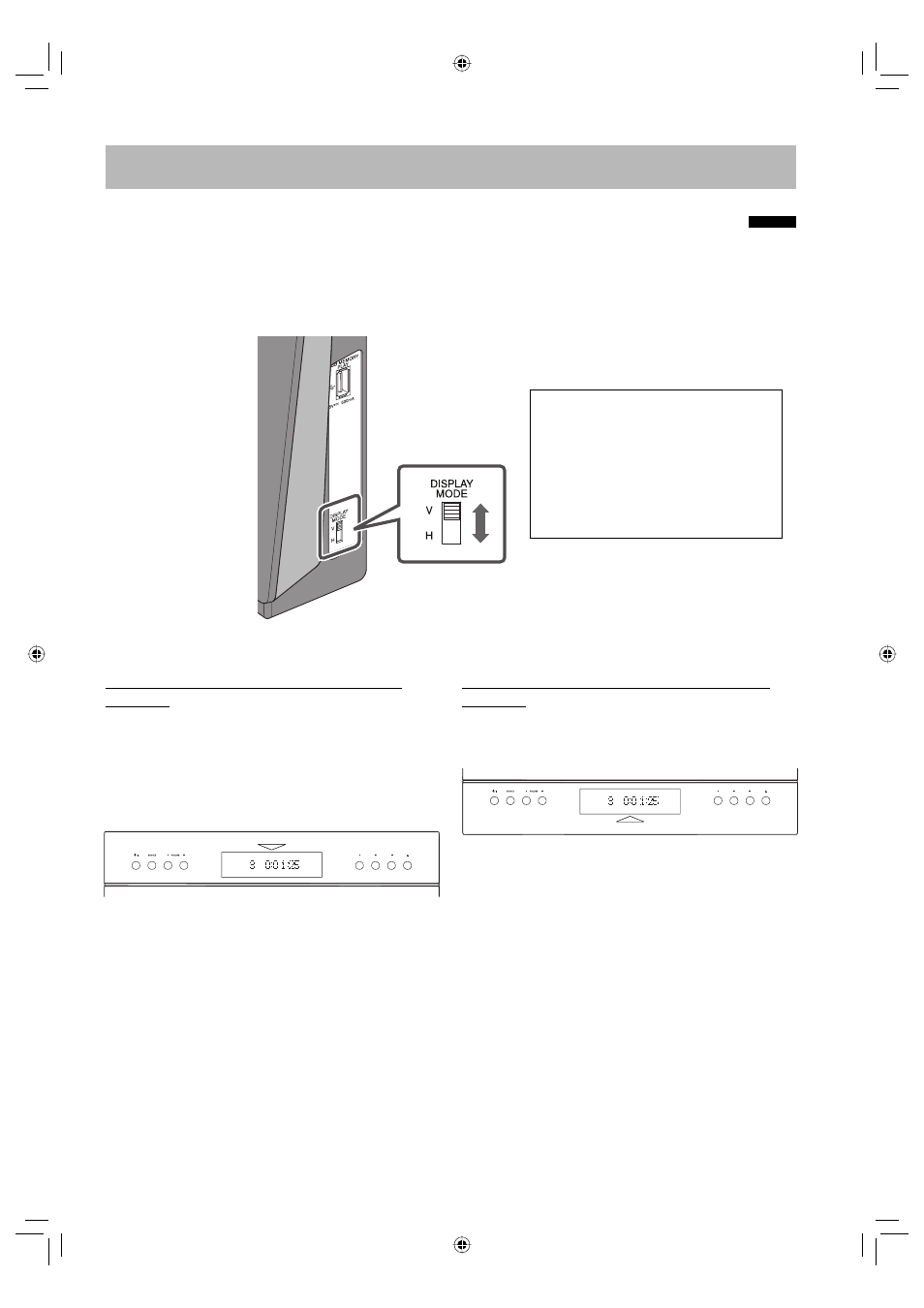

Установка главного устройства в вертикальном или горизонтальном положении
Вы можете устанавливать главное устройство как в вертикальном, так и в горизонтальном положении. Установите
переключатель DISPLAY MODE в соответствии с положением установки главного устройства.
• Положение телеметрического датчика также изменяется в соответствии с установкой переключателя DISPLAY
MODE (см. стр. 12).
В данном руководстве описываются
операции с использованием в качестве
примеров рисунков, на которых главное
устройство показано установленным в
вертикальном положении.
Когда главное устройство установлено
в горизонтальном положении,
используются те же кнопки и операции.
Кнопки и индикация на дисплее, когда
переключатель DISPLAY MODE установлен в
положение “V”
Кнопки и индикация на дисплее, когда
переключатель DISPLAY MODE установлен в
положение “H”
