Аналоговый аудиоустройство, Системный кабель, Динамики – Инструкция по эксплуатации JVC NX-T5

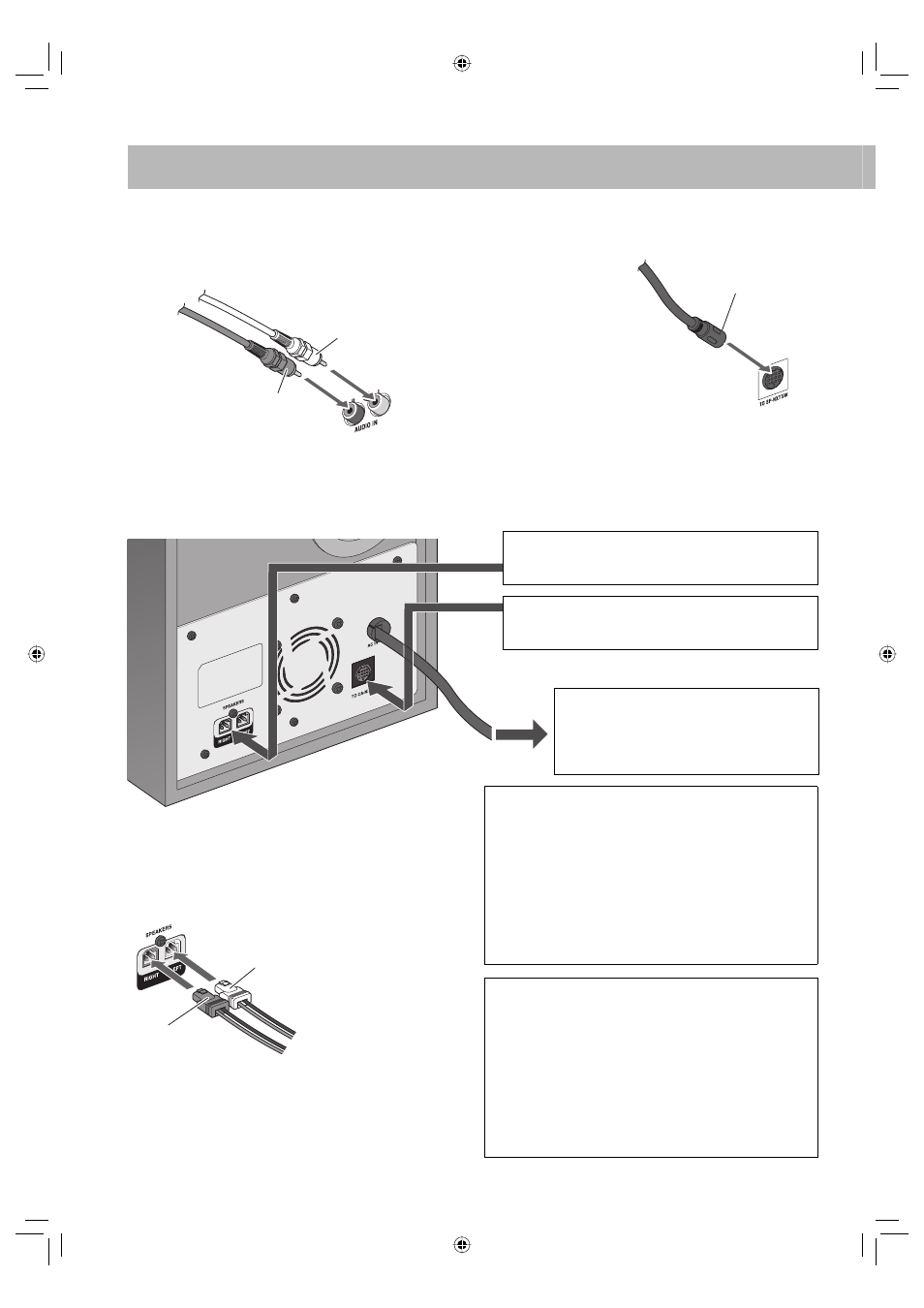

Страница 10: Задняя панель сабвуфера
7
⁄
Аналоговый аудиоустройство
Аудиокабель (не входит в комплект поставки)
Красный
Белый
@
Системный кабель
Подсоединяйте системный кабель стороной со
стрелкой, обращенной вверх.
Системный кабель (входит
в комплект поставки)
От сабвуфера
Стрелка
Задняя панель сабвуфера
¤ SPEAKERS
От динамиков
См.
ниже.
‹ К розетке
Шнур питания переменного тока можно
подключить только после выполнения
всех необходимых соединений.
См. стр. 8.
# TO CA-NXT5
От главного устройства
См. стр. 8.
¤
Динамики
Подключите динамики к сабвуферу, подсоединив
цветные коннекторы к контактным разъемам с такими
же цветами на задней панели сабвуфера.
Белый
Красный
От правого
динамика
От левого
динамика
ВНИМАНИЕ!
• Прилагаемые в комплекте поставки динамики
предназначены исключительно для использования
с системой NX-T5. Не подсоединяйте прилагаемые
в комплекте поставки динамики к каким-либо
другим устройствам, кроме сабвуфера системы
(SP-NXT5W). Это может повредить динамики.
• Не подсоединяйте внешние динамики вместе с
прилагаемыми в комплекте поставки динамиками.
Изменение сопротивления может привести к
повреждению системы.
ВНИМАНИЕ!
• Ненадлежащее подключение кабелей динамиков
снижает качество звучания.
• Прилагаемые в комплекте поставки динамики и
сабвуфер не имеют магнитного экранирования,
поэтому не размещайте динамики и сабвуфер близко к
телевизору, поскольку это может оказать отрицательное
влияние на цвета на экране. Аналогично, не помещайте
часы, кредитные карты или другие карты с магнитными
полосами, диски MD, гибкие флоппи-диски, аудио- или
видеокассеты вблизи динамиков или сабвуфера.
После завершения выполнения соединений к разъемам на задней панели главного устройства подсоедините
динамики и системный кабель к сабвуферу. См. ниже и на стр. 8.
