59

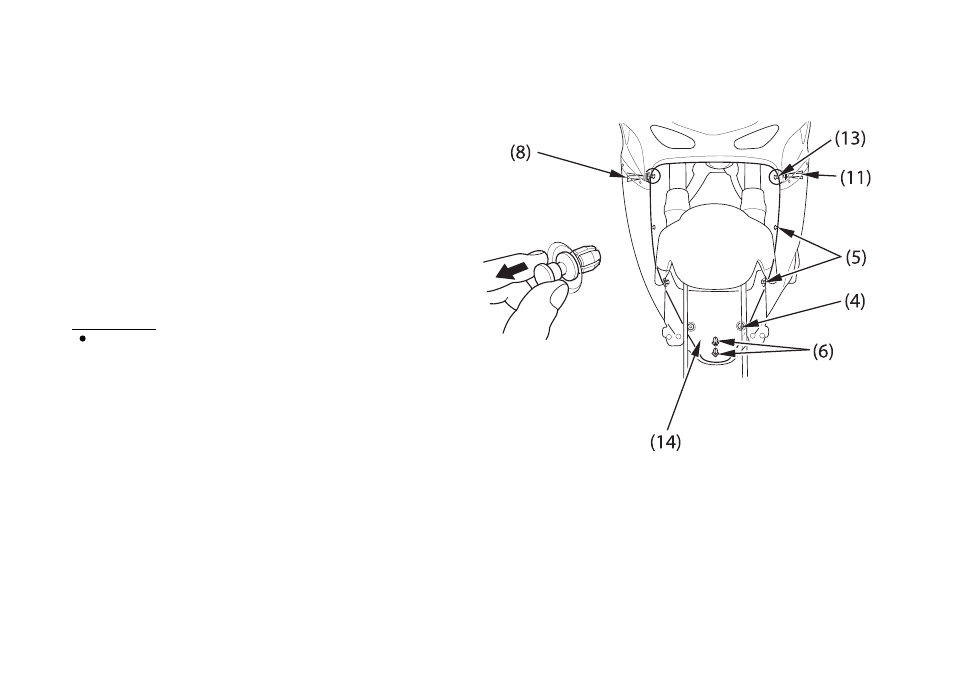

(8) Выступ
(11) Выступ
(13) Клипсы D
(14) Внутренний
полукожух
3. Выверните болты C (4).
4. Снимите клипсы B (5) и клипсы C (6).
5. Выверните болты D (7).
6. Выжмите выступ (8) нижнего правого
обтекателя (9) из втулок и снимите
обтекатель.
7. Выверните болты E (10).
8. Выжмите выступ (11) нижнего левого
обтекателя (12) из втулок и снимите
обтекатель.
9. Снимите клипсы D (13).
10. Снимите внутренний полукожух (14).
Установка:
Установка выполняется в порядке, обратном
процедуре снятия.
(4) Болты С
(5) Клипсы B
(6) Клипсы C
