7 91
Техническое обслуживание

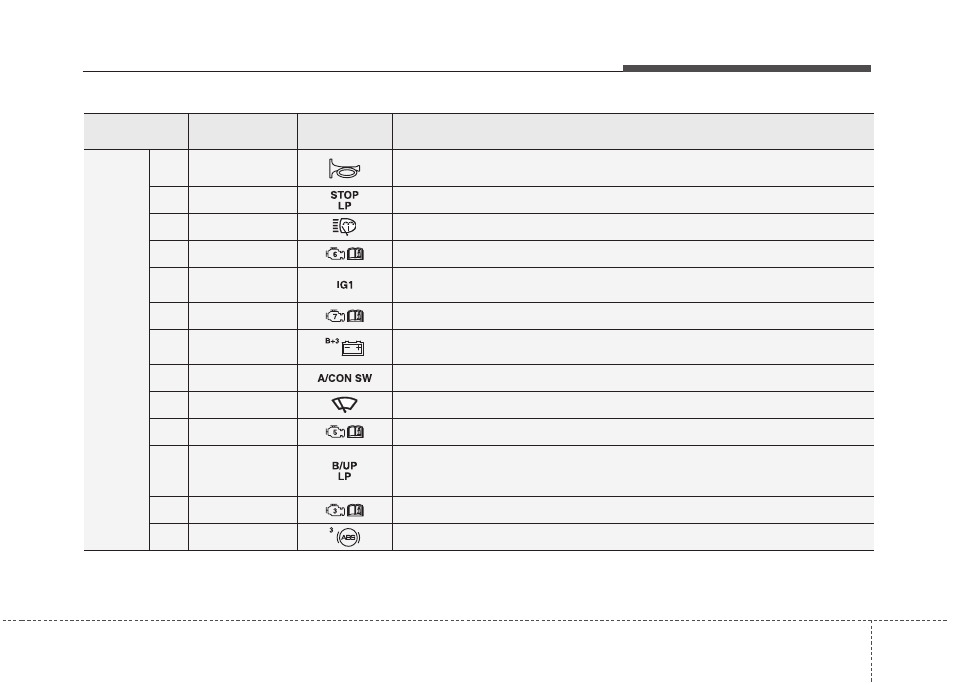

No.
Номинал
предохранителя
Символ
Защищаемый компонент
ПРЕДОХР
АНИТЕЛЬ
14
15A
Реле 5 (реле звукового сигнала),
блок реле ICM (реле обогревателя ветрового стекла)
15
15A
Реле 12 (реле HAC), реле стоп-сигнала
16
20A
Блок реле ICM (реле омывателя фар)
17
20A
D4FD и АКПП: TCM
18
40A
Без кнопки пуска: переключатель зажигания, с пусковой кнопкой: Реле 8
(реле МРП 2 (ACC))/реле 10 (реле МРП 3 (ЗАЖ.1))
19
40A
Блок EMS
20
50A
Распределительная коробка I/P (устройство прерывания тока утечки,
предохранитель - F18/F25/F30/F34/F38)
21
10A
Блок управления кондиционера
22
10A
PCM/ECM
23
15A
АКПП - TCM (D4FD), переключатель диапазонов АКПП
24
10A
МКПП - переключатель фонарей заднего хода, АКПП - задний комбинированный
фонарь (внутр.) левый/правый, блок задней шторка, головное аудиовизуальное
устройство с навигациейx0003_электрохромное зеркало, блок управления IPS
25
15A
Реле 9 (D4FD, пусковое реле), ECM/PCM, датчик воздушного потока (D4FD)
26
10A
Блок управления ESP
