Техническое обслуживание
90
7

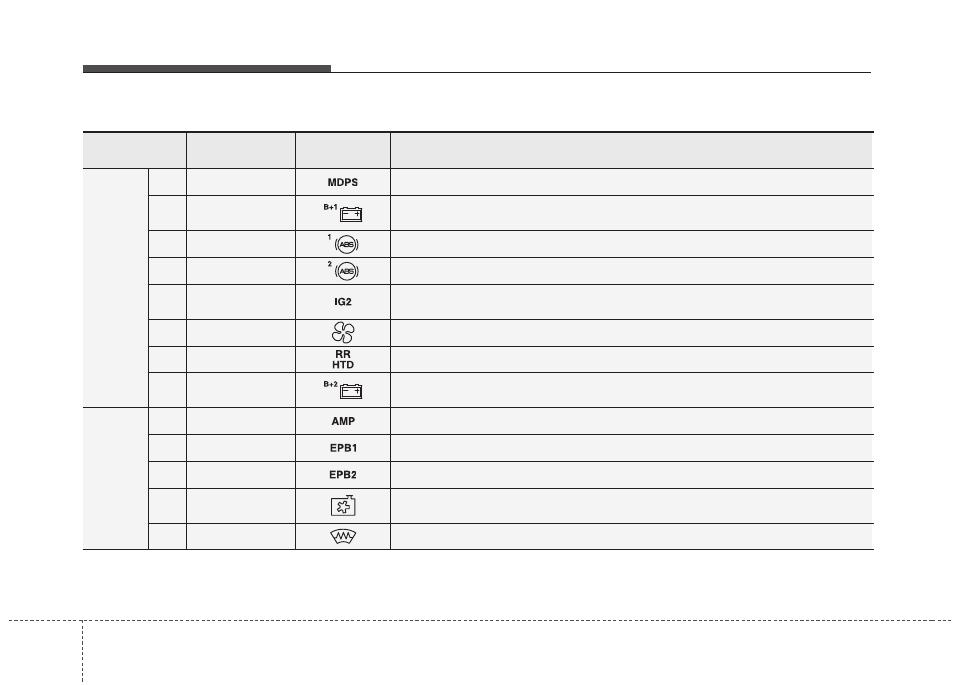

No.
Номинал
предохранителя
Символ
Защищаемый компонент
МУЛЬТИП
РЕДОХРА
НИТЕЛЬ
1
80A
Блок управления EPS
2
60A
Распределительная коробка I/P (IPS 0 (4CH), IPS 1 (4CH), IPS 2 (2CH),
предохранитель - F13/F14/F19/F20/F21/F26/F36)
3
40A
Блок управления ESP, многофункциональный диагностический разъем
4
40A
Блок управления ESP, многофункциональный диагностический разъем
5
40A
Реле 9 (пусковое реле), переключатель зажигания (без кнопки пуск),
реле 6 (реле МРП 4 (ЗАЖ.2), с пусковой кнопкой)
6
40A
Реле 4 (реле вентилятора)
7
40A
Реле 11 (реле обогревателя заднего стекла)
8
60A
Распределительная коробка I/P (IPS 3 (4CH), IPS 4 (4CH), предохранитель -
F2/F7/F9/F15)
ПРЕДОХР
АНИТЕЛЬ
9
30A
Усилитель, преобразователь постоянного тока в постоянный (усилитель)
10
30A
Электрический модуль стояночного тормоза
11
30A
Электрический модуль стояночного тормоза
12
40A(БЕНЗ.)
50A(ДИЗЕЛЬН.)
Реле 1 (реле вентилятора охлаждения (низк.)),
реле 2 (реле вентилятора охлаждения (выс.))
13
15A
Блок реле ICM (реле обогревателя ветрового стекла)
Главный предохранитель
