САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ
6-20
ПРЕДУПРЕЖДЕНИЕ:
Данная галогеновая лампа наполнена
газом под давлением, и в случае удара,
ее колба может разбиться на множество
мелких частичек. При обслуживании
ламп всегда надевайте защитные очки.
Во время работы лампы защищайте ее
от воздействия песчинок или царапин, а
также от попадания на них различных
жидкостей. Включайте лампу, только ког-
да она установлена внутри фары. В слу-
чае повреждения фары или появления
на ней трещин, замените ее. Храните лам-
пы в недоступном для детей месте и из-
бавляйтесь от использованных ламп с
осторожностью.

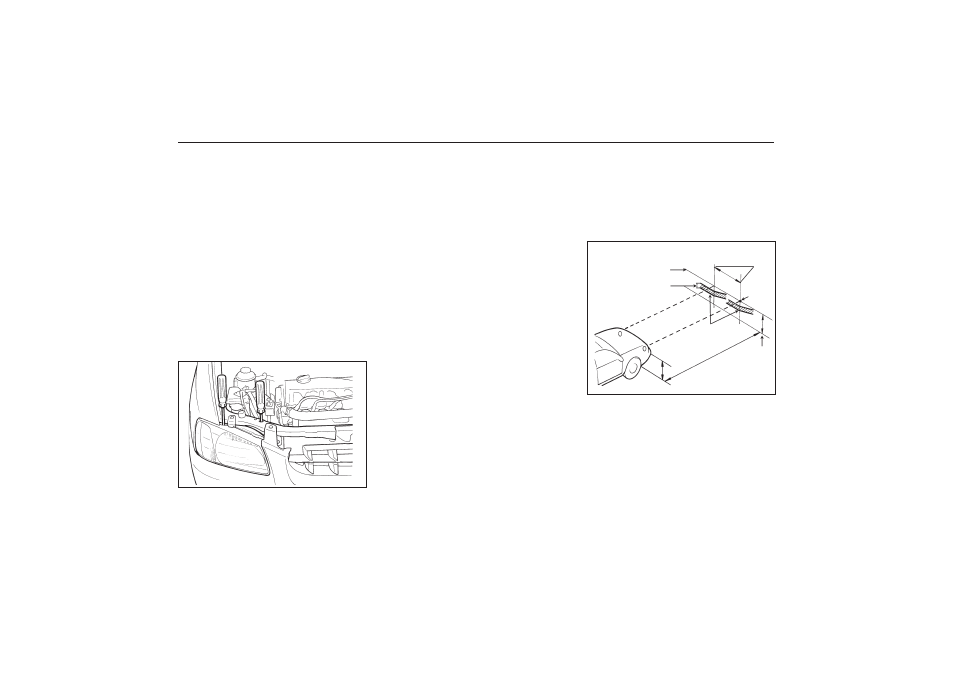

РЕГУЛИРОВКА ПУЧКА
СВЕТА ФАР
ния ближнего света фар по каждой вер-
тикальной линии при помощи отвертки
типа Филипс - РЕГУЛИРОВКА В ГОРИ-
ЗОНТАЛЬНОЙ ПЛОСКОСТИ.
Регулировка пучка света после
замены фар в сборе
1. Все шины должны иметь номинальное
давление воздуха.
2. Поместите автомобиль на ровной пло-
щадке и несколько раз нажмите на пе-
редний и задний бампер.
3. Убедитесь, что автомобиль не нагружен
(нет ничего кроме запасного колеса, дом-
крата, инструментов, полного объема
охлаждающей жидкости двигателя, мо-
торного масла и топлива).
4. Вымойте рассеиватели передних фар и
включите ближний свет.
5. Откройте капот.
6. Начертите вертикальную и горизонталь-
ную линии (проходящие через центр каж-
дой фары) на регулировочном экране.
1) Расстояние от земли до горизонталь-
ной линии: 627 мм.
2) Расстояние между вертикальными
линиями: 1080 мм.
Затем начертите линию, проходящую
параллельно и на 30 мм ниже горизон-
тальной линии.
7. Отрегулируйте линию границы освеще-
ния ближнего света фар на уровне па-
раллельной линии при помощи отверт-
ки типа Филипс - РЕГУЛИРОВКА В
ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ.
8. Отрегулируйте линию границы освеще-
Перед проведением регулировки пучка све-
та фар, убедитесь в следующем:
Если в ходе кузовного ремонта передней
части кузова автомобиля были заменены
фары головного света в сборе, необходимо
проверить регулировку пучка света фар с
использованием экрана, как показано на
рисунке. Включите переключатель света
фар. (В положение ближнего света).
1. Отрегулируйте пучок света фар таким
образом, чтобы ось пучка света была
Линия
земли
Вертикальная
линия
Горизонтальная линия
Линия границы
освещения
ближнего света
15mm (0.59in)
30mm
(1.18in)
L
H
H
W
"P"
